Покажем теперь, что отсюда следует принцип наименьшего времени для зеркала. Возьмем все возможные пути ADB, АЕВ, АСВ и т. д., изображенные на фиг. 26.3. Путь ADB вносит не­большой вклад, а соседний путь АЕВ занимает уже другое вре­мя, и его угол q поэтому другой. Пусть точка С соответствует пути с наименьшим временем, тогда при небольшом изменении пути время не меняется. Точнее, сначала время заметно менялось, но с приближением к точке С оно меняется все меньше и меньше (фиг. 26.14). Таким образом, векторы, которые мы скла­дываем, проходят вблизи С почти под одним и тем же углом, а затем времена начинают постепенно расти, векторы поворачива­ются и т. д. В результате получается тугой клубок векторов. Пол­ная вероятность есть расстояние от одного конца до другого, возведенное в квадрат. Почти весь вклад в эту суммарную вероятность вносит область, где векторы идут в одном направ­лении (с одной и той же фазой). Вклады от путей с разными временами взаимно сокращаются, потому что векторы направ­лены в разные стороны. Вот почему, если закрыть края зеркала, оно будет отражать почти точно так же, как и раньше, по­скольку в приведенной выше процедуре это соответствует от­брасыванию части векторов внутри спиральных концов диа­граммы, а для света это мало что изменит. Таково соответствие между современной теорией фотонов с ее понятием вероятности прохождения, зависящей от суммирования векторов, и принци­пом наименьшего времени.

*Его можно вывести, если дополнительно предположить, что при добавлении слоя одной среды к поверхности другой угол преломления на выходе из последней среды не меняется.

§ 1 Введение

§ 2. Фокусное расстояние для сферической поверхности

§3. Фокусное расстояние линзы

§ 4. Увеличение

§ 5. Сложные линзы

§ 6. Аберрация

§ 7. Разрешающая способность

§ 1. Введение

В этой главе мы рассмотрим некоторые при­менения изложенных ранее принципов к уст­ройству простейших оптических систем, ис­пользуя приближение геометрической оптики. При конструировании многих оптических при­боров это приближение оказывается особенно полезным. Геометрическая оптика и очень про­ста, и очень сложна. Я хочу этим сказать, что уже поверхностное изучение геометрической оптики в школе позволяет с помощью очень простых правил составлять грубые схемы при­боров; если же мы хотим при этом учитывать искажения в линзах и прочие тонкости, то зада­ча становится слишком сложной даже для сту­дентов вашего курса! Если кому-нибудь дейст­вительно понадобится точно спроектировать линзу, учитывая аберрацию, то лучше всего обратиться к специальным руководствам или просто проследить путь лучей через разные поверхности (как это сделать — сказано в кни­гах) и, пользуясь законом преломления, опре­делить направление вышедших из линзы пучков и выяснить, насколько хорошее изображение они создают. Считалось, что это слишком длинная процедура, но сейчас, когда мы вооружены вычислительными машинами, этот способ вполне хорош. Сформулировав задачу матема­тически, легко подсчитать пути всех лучей. Словом, дело это простое и не требует новых принципов. Кроме того, законы и элементар­ной и специальной оптики фактически непри­менимы в других областях, поэтому нам не было бы необходимости чересчур подробно изучать предмет, если бы не одно важное исключение.

Фиг. 27.1. Треугольник, высота, которого h меньше основания d, a гипотенуза s больше основания.

Оказалось, что наиболее современная и абстрактная теория геометрической оптики, разработанная Гамильтоном, имеет весьма важные приложения в механике, причем в механике она имеет даже большее значение, чем в оптике, поэтому пусть ею занимается курс аналитической механики. А пока, понимая, что геометрическая оптика интересна только сама по себе, мы перейдем к изучению элементарных свойств оптических систем на основе принципов, изложенных в предыдущей главе.

Для дальнейшего нам понадобится одна геометрическая формула: пусть дан треугольник, высота которого h мала, а основание d велико; тогда гипотенуза s (фиг. 27.1) больше осно­вания (нам нужно это знать, чтобы вычислить разность времен на двух различных путях света). Насколько гипотенуза больше основания? Мы можем найти разность D =s-d несколькими спо­собами. Например, s2– d2=h2или (s-d) (s+d)=h2. Но s-d=D, a s+d~2s. Таким образом,

Вот и все, что нам нужно знать из геометрии для изучения изоб­ражений, получаемых с помощью кривых поверхностей!

§ 2. Фокусное расстояние для сферической поверхности

Рассмотрим сначала простейший пример преломляющей поверхности, разделяющей две среды с разными показателями преломления (фиг. 27.2). Случай произвольных показателей

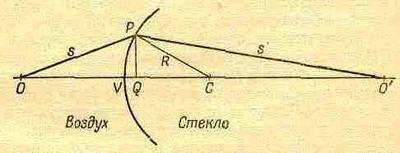

Фиг. 27.2. Фокусировка на преломляющей поверхности.

пусть разберет читатель самостоятельно; нам важно рассказать об идее, задача же достаточно проста и ее можно решить в лю­бом частном случае. Итак, пусть слева скорость света равна 1, а справа 1/n, где n — показатель преломления. Свет в стекле идет медленнее в n раз.

Теперь представим себе точку О на расстоянии s от лицевой поверхности стекла и другую точку О' на расстоянии s' внутри стекла и попытаемся выбрать кривую поверхность так, чтобы каждый луч, вышедший из О и попавший на поверхность в Р, приходил в точку О'. Для этого нужно придать поверхности такую форму, чтобы сумма времени прохождения света на пути от О к Р (т. е. расстояние ОР, деленное на скорость света, равную единице) плюс n-О'Р, т.е. время на пути от Р к О', было по­стоянной величиной, не зависящей от положения точки Р. Это условие дает уравнение для определения поверхности. В ре­зультате получается весьма сложная поверхность четвертого порядка (читатель может вычислить ее для собственного удоволь­ствия с помощью аналитической геометрии). Проще рассмотреть специальный случай s® Ґ, когда кривая получается второго порядка и ее легче определить. Интересно сравнить эту кри­вую с кривой для фокусирующего зеркала (когда свет приходил из бесконечности), которая, как вы помните, оказалась параболой.

Итак, нужную поверхность сделать нелегко; чтобы сфокуси­ровать свет от одной точке в другую, нужна довольно сложная поверхность. Практически такие сложные поверхности даже не пытаются создать, а пользуются компромиссным решением. Мы не будем собирать все лучи в фокус, а соберем только лучи, достаточно близкие к оси 00'. Раз идеальная форма поверхности столь сложна, возьмем вместо нее сферическую поверхность, которая имеет нужную кривизну у самой оси, и пусть далекие лучи отклоняются от оси, если они того хотят. Сферу изготовить намного проще, чем другие поверхности, поэтому выберем сферу и рассмотрим поведение лучей, падающих на сферическую по­верхность. Будем требовать точной фокусировки только для тех лучей, которые проходят вблизи от оси. Иногда эти лучи называ­ют параксиальными, а наша задача — найти условия фокуси­ровки параксиальных лучей. Позже мы обсудим ошибки, свя­занные с отклонением лучей от оси.
