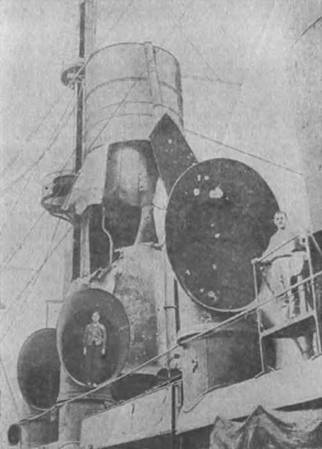

Рис. 2. Разбитая в бою 14 августа 1904 г. кормовая труба «России».

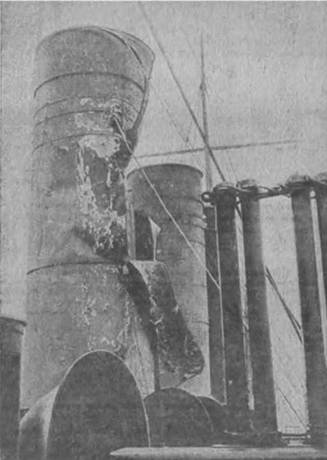

Рис. 3. Дымовая труба «Громобоя».

Такие пожары, правда, быстро ликвидируемые героической работой команды, неоднократно возникали на «России» и на других русских крейсерах.

Горение пороха в картузах сопровождалось иногда разбрасыванием горящих пороховых лент. При пожаре на крейсере «Россия» под полубаком несколько таких лент упало по элеваторным шахтам в погреба боезапасов, и только немедленные действия команды погреба, тушившей их матами, предотвратило дальнейшую опасность.

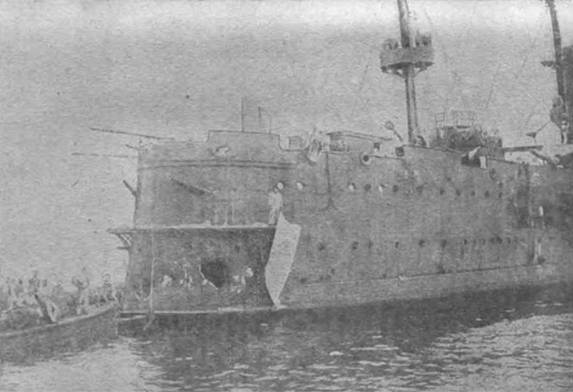

Рис. 4. Кормовая часть «Громобоя»-входные пробоины от двух снарядов.

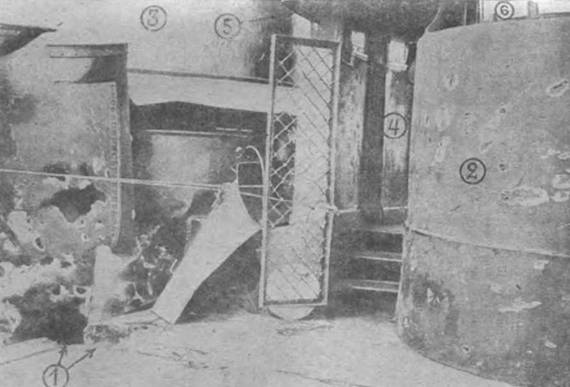

Рис. 5. Вход в боевую рубку «Громобоя»; 1) место разрыва снаряда, 2) вертикальная броня рубки. 3) дымовая труба, 4) задний броневой траверс. 5) грибовидная крышка рубки.

Все, что не было закрыто броней, подвергалось поражению. На «России» были разбиты все шесть прожекторов, на «Громобое» – четыре.

Три дымовые трубы «Россию) получили жестокие разрушения подбиты были и мачты, причем в фок-мачте флагманского корабля оказалось две пробоины. Из них одна от иеразорвавшегося 152-мм снаряда (видимо на излете). Пробив одну стенку цилиндра мачты, снаряд упал вдоль по ней в отделение носовых динамомашин, где из опасения взрыва его долго поливали водой, чтобы он остыл.

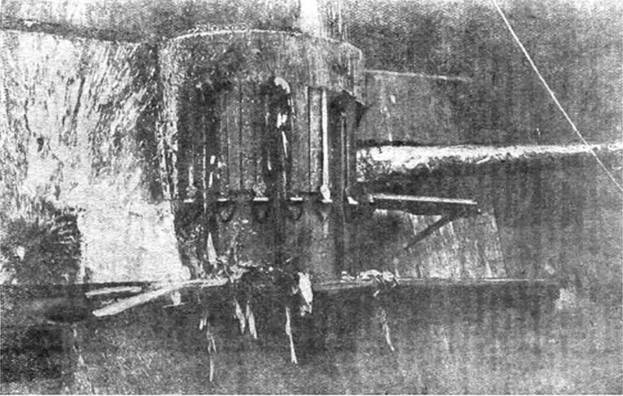

Рис. 6. Попадания снаряда в броню каземата на «Громобоя»

Взрывающиеся снаряды давали громадное количество осколков. Для характеристики числа их можно отметить, что иногда одного человека осыпало многими десятками осколков, причем и мельчайшие из них наносили человеку весьма многочисленные поверхностные ранения. [290] Как показал опыт, хорошим прикрытием от них, получившим затем большое распространение на владивостокских крейсерах, оказывались связанные койки, скрепленные между собой старыми, снятыми с вооружения, противоторпедными сетями (рис. 9).

Из строя были выведены надводные торпедные аппараты «России». Торпеды, заряженные по боевой тревоге, могли в бою внушать серьезные опасения за их взрыв от огня противника. Однако, эти опасения не оправдались: осколками были перебиты дульные части аппаратов, у трех торпед были разбиты зарядные отделения, причем пироксилин одной из них сброшен за борт, четвертая торпеда, по видимому, частично взорвалась, но без серьезных повреждений для корпуса корабля. Сильное увлажнение пироксилинового заряда, применявшееся в то время в русском флоте и приводившее обычно к слабому разрушительному действию торпед (например, случай с «Садо Мару»), на этот раз оказалось на пользу.

В то время как в незащищенных броней помещениях и на верхней палубе сильное фугасное действие снарядов противника приводило к сильнейшим разрушениям, все то, что было защищено поясной и палубной броней, осталось почти неповрежденным. Только отдельными осколками, пролетевшими сквозь щели броневых решеток в дымоходах, были выведены из строя на «Россию) три водотрубных котла кормовой кочегарки. [291] Добавленные к четырем, вышедшим из строя накануне, это составляло семь выведенных котлов из общего их числа (32 котла), что вызвало уменьшение мощности механизмов на 22% и привело вместе с другими причинами (разбитие дымовой трубы, рваные листы которых загибались во внутрь, ухудшая тягу) к уменьшению скорости хода крейсера до 14,5 узла.

Попадания снарядов в броню не приводили к непосредственным серьезным последствиям. Однако, разошедшиеся или вдавленные кромки плит, сдвинутые или сорванные болты броневых креплений нарушали водонепроницаемость и вели, правда, сравнительно к небольшой течи.

Так в одном случае, прн попадании снаряда в левый борт «Росснн», возле стыка между броневой палубой и поясной броней, оказалось затопленным одно из водонепроницаемых отделений бортового коридора, откуда вода через нарушенные сальники электрокабелей затопила два соседних отделения.

Единственное серьезное поражение брони имел крейсер «Громобой», в верхний угол одной из броневых плит которого (гарвенрованная броня 152-мм) с расстояния около 40 каб. попал 203-мм снаряд. Произведя в плите несколько радиальных трещин, снаряд вдавил правую кромку плиты внутрь на 20 см. Против стыка плит не было шпангоута.

Через несколько пробоин от снарядов, попавших у ватерлинии, вода проникала также на так называемую «жилую» (броневую) палубу. Не будь такой исключительно тихой погоды (ветер не более 1-2 баллов) в течение всей операции, эти пробоины безусловно могли быть гибельными (для «России» во всяком случае) так, как это имело место с броненосцем «Ослябя» в Цусимском бою.
