Испарительная панель в сборе вставляется в рамку и крепится к ней шурупами. Просверлив отверстия для шурупов, тщательно удалите пыль и стружку, после чего посадите панель на силиконовый герметик и завинтите шурупы.

Для подачи морской воды можно использовать любую емкость, установленную выше верхнего края рамки. Хорошо, если она будет черной, тогда нагрев начнется еще в этой емкости и выход пресной воды возрастет. Удобно использовать мешок из черного ПВХ от летнего душа, такие мешки продаются во многих хозяйственных магазинах. Мешок пригодится и для душа, и в тех случаях, когда нужна теплая вода. Для соединения системы и регулировки подачи воды понадобятся тонкие виниловые шланги, тройник и два игольчатых вентиля.

Готово! Снаружи деревянный корпус можно пропитать каким-либо защитным составом, только не пропитывайте внутренние поверхности, чтобы компоненты состава не попадали в воду. Для установки опреснителя надо предусмотреть на рубке удобное крепление. Разумеется, опреснитель не должен мешать работе с парусами и проводке снастей. При прямом освещении устройство работает лучше всего, но даже когда опреснитель оказывается в тени парусов, процесс понемногу идет за счет отражения солнечного света от поверхности воды. Когда панели установлены под углом около 45°, они используют и прямой, и отраженный свет.

Наполните резервуар подачи морской воды и дайте ей немного нагреться. Понемногу открывайте вентили подачи. Фетр должен увлажниться; если подача воды недостаточна, на панели будет появляться засыхающая соль – при этом опреснитель работает не в полную силу, к тому же белые кристаллы соли отражают тепло. Если открыть краны слишком сильно, излишний поток воды будет зря уносить тепло, что также сильно снижает выход пресной воды. Поэкспериментируйте и найдите оптимальную подачу.

Необходимые материалы

Корпус

Тиковая дощечка 40 х 20 х 630 – 2 шт.

Тиковая дощечка 40 х 20 х 830 – 2 шт.

Окно из поликарбоната 610 х 810 – 1 шт.

Перегородка из поликарбоната 25 х 810 – 1 шт.

Испаритель

Алюминиевый лист 610 х 810 х 1 – 1 шт.

Кусок плотного черного фетра 610 х 810 – 1 шт.

Полиуретановый пенопласт 610 х 810 – 1 шт.

Система подачи

Медная трубка 6 х 980 – 1 шт.

Пластиковый мешок для дачного душа – 1 шт.

Тройник – 1 шт.

Игольчатый вентиль – 2 шт.

Виниловая трубка

Другие материалы

Силиконовый герметик.

Контактный цемент.

Эпоксидный клей 2-х компонентный.

Гвозди.

25-мм шурупы из нержавеющей стали.

Складной опреснитель

Точнее, сворачиваемый. Имея площадь 1 кв. м, он сворачивается в рулон диаметром 20 см и длиной 1,5 м. Когда опреснитель не нужен, он может лежать в нейлоновом мешке под банкой в кокпите или на палубе. И принцип действия, и производительность опреснителя такие же, как и у неразборного: около 2 л воды в день. Соленая вода поступает сверху через отверстия в медной трубочке и увлажняет нагреваемый солнцем черный фетр. Пары конденсируются на прозрачной внешней стороне устройства, пресная вода стекает вниз и выводится наружу. Эскизы конструкции показаны на рис. 4 и 5.

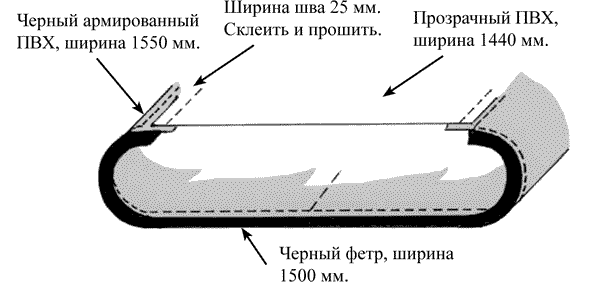

Рис. 3. Разрез пластикового рукава для складного опреснителя

По указанным в списке материалов размерам вырежьте листы фетра, черной ПВХ ткани и прозрачной пленки. Прихватите фетр к виниловой подложке несколькими стежками или каплями клея, а затем пристрочите на машинке по краям и посередине.

Нагреватель – испаритель готов. Теперь прикрепите к нему прозрачную пленку, на которой будет конденсироваться пресная вода. Надо сделать это так, как показано на рис. 3. Должен получиться рукав шириной 68 см с фетром внутри. Перекрытие прозрачной пленки и черной подложки должно составлять 25 мм. Проклейте это соединение клеем для ПВХ и прошейте двойным швом. Если ваша швейная машинка не возьмет такой тяжелый материал, можно обратиться в драпировочную мастерскую или к обувщикам: у них есть мощные швейные машины для таких случаев.

Сверху и снизу наш рукав будут закрывать крышки, которыми послужат дощечки из тика. Вырежьте их по размерам и сточите острые углы и кромки. Крышки должны плотно, но без сильного растяжения материала вставляться в рукав. Скорее всего, после точной подгонки верхняя и нижняя крышки будут иметь немного разные размеры, поэтому пометьте их.

Отрежьте от алюминиевого уголка кусок на 25 мм короче нижней тиковой крышки и затупите острые кромки и углы, чтобы они не могли повредить мягкий пластик при сворачивании рукава. Прикрепите уголок к крышке мелкими шурупчиками из нержавеющей стали, предварительно смазав силиконовым герметиком: он будет служить для стока дистиллята.

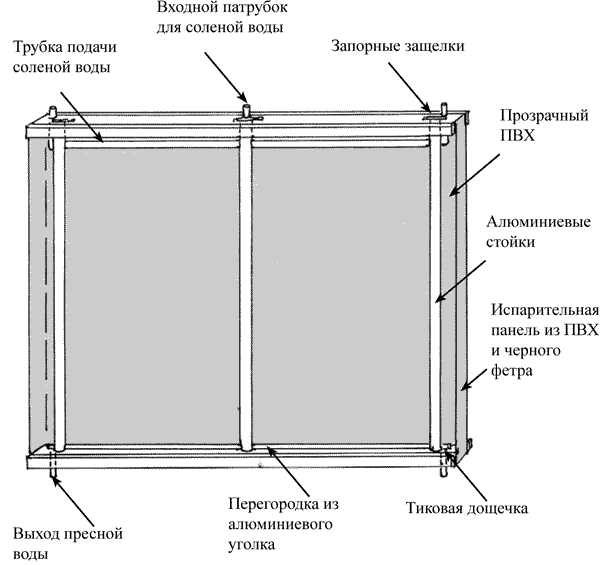

Рис. 4. Складной опреснитель, вид спереди

Чтобы вода не стекала там, где уголок кончается, у его концов надо приклеить на герметике маленькие прямоугольные тиковые брусочки (12 х 12 х 10). С внутренней стороны рядом с ними просверлите в крышке 6 мм отверстия, в которые вклейте на эпоксидном клее патрубки для стока пресной воды (медные трубки 6 х 30). Внутренние концы патрубков должны быть утоплены заподлицо с дощечкой, внешние будут торчать наружу и на них мы наденем виниловые трубки для стока.
