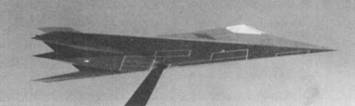

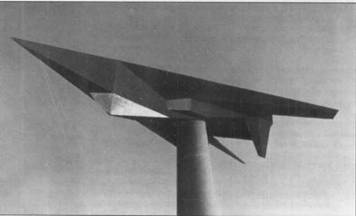

Модель самолета «Хэв Блю» с нанесенным радиопоглощающим покрытием. Полноразмерная модель была доставлена в обстановке глубочайшей секретности на полигон авиабазы Холломэн, шт. Нью- Мексико, для оценки ЭПР. Модель была установлена вверх ногами на шесте высотой 12,2 м (40 футов) для уменьшения интерференции волн при облучении ее электромагнитном излучением.

Созданию F-117 предшествовали длительные НИОКР по практической реализации теоретических методов снижения заметности, которые проводились по контрактам с ВВС США, начиная с 1965 года. Непосредственным толчком для проведения этих работ стала неожиданно высокая эффективность советских зенитных ракетных систем С-75, С-125 и «Куб». Первая из них во Вьетнаме фактически «загнала» американскую авиацию на малые высоты, под огонь малокалибернеой зенитной артиллерии, а две вторые положили конец господству израильской авиации в небе Египта в конце 60-х – начале 70-х годов. По аналогии с поединком брони и снаряда началась гонка РЭБ против РЛС, причем аппаратура радиоэлектронной борьбы всегда оказывалась в роли «догоняющей». Выход виделся в радикальном снижении ЭПР самолета.

В 1972-1973 гг. в США прошли испытания малозаметных самолетов неметаллической конструкции: доработанный небольшой четырехместный гражданский поршневой самолет Уиндекер «Игл» и построенный на его основе опытный самолет YE-5A. Обе машины имели обшивку из стеклопластика и внутреннюю конструкцию, выполненную с применением радиопоглощающих материалов.

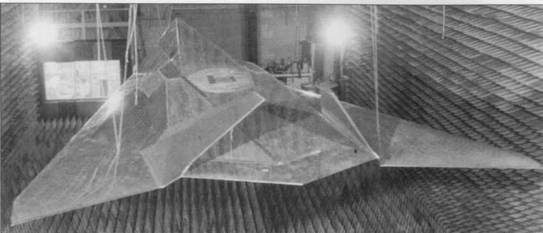

Модель самолета «Хэв Блюю», предназначенная для снятия радиолокационных характеристик, установлена в безэховой камере исследовательского центра фирмы Локхид в Рой-Каньоне.

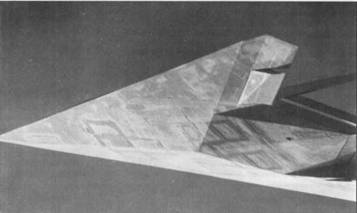

Нижняя поверхность самолета «Хэв Блю» была выполнена плоской, без щелей и выступов, которые могли бы увеличить ЭПР. Управление по крену и тангажу осуществлялось отклонением элевонов, которые совмещали в себе функции элеронов и рулей высоты. Самолет полностью окрашен в светло-серый цвет.

Было изготовлено несколько исследовательских моделей самолета «Хэв Блю». Модели делались из тех же материалов, что и настоящие самолеты: алюминий, радиопоглощающие материалы.

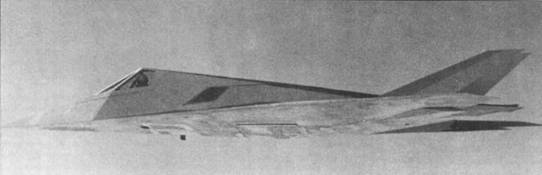

Второй самолет «Хэв Блю» (1002) был полностью окрашен в светло-серый цвет (примерно FS35630) в испытательном полете. В отличие от первого, второй был покрыт радиопоглощающими материалами и имел управляемую переднюю опору шасси (на первом стояла свободноориентирующаяся носовая опора).Второй самолет отличался от первого рядом важных особенностей. Так на нем не ставился специальный высокоточный приемник воздушного давления и отсутствовал тормозной парашют. Первый полет самолет выполнил 20 июля 1978 г., на тот момент он вообще не имел никакой маркировки. Самолет успел выполнить 52 испытательных полета, прежде чем разбился 11 июля 1979 г. Летчик-испытатель подполковник Кен Дайсон успешно катапультировался, не получив серьезных повреждений.

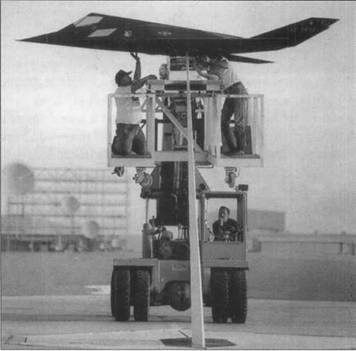

Специалисты готовят модель F-117А в масштабе 1:4 к испытаниям па оценку эффективной отражающей поверхности рассеивания, полигон фирмы Локхид Хелендэйл.

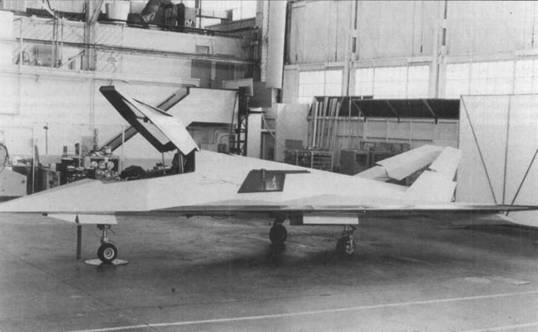

Первый «Хэв Блю» (1001) был полностью собран на заводе № 82 в Бербенке, шт. Калифорния. На воздухозаборники установлены заглушки красного цвета, предохраняющие каналы подвода воздуха к двигателям от попадания в них посторонних объектов. Также чехлами красного цвета закрыты очень тонкие носки крыла. Самолет «1001» был доставлен в Грум-Лэйк военно-транспортным самолетом С-5А «Гэлэкси». Летные испытания первого «Хэв Блю» начались в декабре 1977 г. Первые наземные испытания самолета «Хэв Блюю» проводились на заводе фирмы Локхид в Бербенке, шт. Калифорния. Гонки двигателя выполнялись по ночам в гражданском аэропорту Бербенка. Выполненная из алюминия конструкция самолета «Хэв Блю» была сравнительно простой. Малая заметность в электромагнитной области спектра достигалась особой формой планера и радиопоглощающим покрытием.

На основе результатов этих испытаний в 1974 г. ВВС США совместно с Управлением перспективных исследований (DARPA) министерства обороны США приступили к секретным углубленным проектным исследованиям реактивного малозаметного боевого самолета. Ведущим самолетостроительным фирмам было направлено техническое задание. В качестве руководства к действиям ТЗ восприняли на фирмах Боинг, Грумман, LTV, Макдоннелл-Дуглас и Нортроп. Техническим заданием предусматривалась разработка истребителя, а поскольку Фима Локхид истребительной тематикой не занималась уже в течение десяти лет, участвовать в программе ей не предложили. На Локхиде оскорбились: как- никак именно секретное отделение фирмы, «Сканк Уоркс», имело самый богатый если не в мире, то в США, точно опыт разработки малозаметных самолетов. Бен Рич, заместитель Келли Джонса, обратился к боссу с предложением инициировать бумагу от ЦРУ (с этой «фирмой» у Локхида сохранились самые тесные связи со времен U-2 и А-12) на участие в проекте DAPRA. Такую бумагу сделали, после чего фирма Локхид была допущена к участие в проекте «Харвй» – концептуальном изучении малозаметных технологий. Впрочем бумага появилась только в 1975 г., а в 1974 г. и большую часть 1975 г. работы по технологиям «стелс» велись на фирме Локхид в инициативном порядке и на собственные средства. По программе «Эхо I» изучалась зависимость ЭПР от конфигурации планера самолета. На этом этапе главным стало математическое моделирование, а «первыми лицами» программы являлись программист Денис Оверхользер и математик Билл Шредер. Шредер создавал свои матмодели на основе уравнений шотландца Максвелла, немца Зоммерфельда и русского Уфимцева. Работы Максвелла в сильно упрощенном виде изложены в банальном школьном курсе физики – это классика. Арнольд Йоханнес Зоммерфельд описал отражение электромагнитного излучения от геометрических поверхностей. Русский физик Петр Уфимцев сделал следующий шаг: перешел к трехмерным объектам. Уравнения Максвелла, Зоммерфельда и Уфимцева позволяли математически описать картину отражения электромагнитного излучения от объектов простой геометрической формы, к коим самолет, увы, не относился. Работа сотрудника Института радиотехники и электроники (ИРЭ) Академии Наук СССР П. Уфимцева была опубликована в 1962 г. в малотиражном узковедомственном журнале и переведена на английский язык в 1971 г.

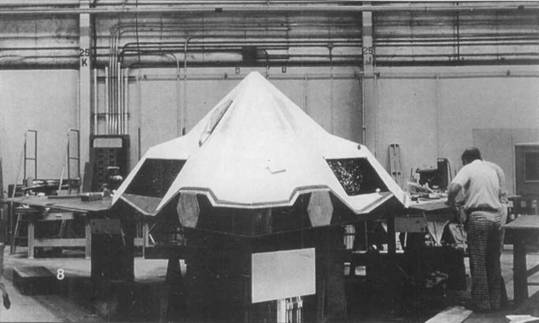

Сборка первого «Хэв Блю» па заводе № 82 в Бербенке. Две фигуры технических специалистов подчеркивают очень небольшие размеры летательного аппарата. Перед отправкой в Грум-Лэйк транспортным бортом, «Хэв Блю» был частично разобран. Заново самолет собрали в Агеа-51.

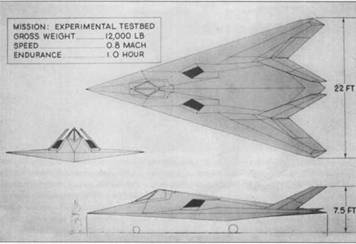

Три проекции самолета «Хэв Блю», демонстрационный плакат фирмы Локхид. Стреловидность крыла экспериментальной машины по серийной кромке составляет 72,5 градуса, в то время как стреловидность крыла по передней кромке у серийного F-117A – 67,5 градусов. Правильные размеры самолета «Хэв Блю» следующие: длина -47 футов 3 дюйма (14,4 м), размах крыла – 22 фута 6 дюймов (6,9 м), высота – 7 футов 6 дюймов (2,3 м).

Шредер выдвинул чудовищную с точки зрения любого аэродинамика идею: формировать планер самолета из плоских панелей. Программист исходил из возможностей имевшихся в его распоряжении ЭВМ, мощности которых не позволяли рассчитывать отражение волн от объектов сложной криволинейной формы. Так была заложена основа «фасеточного» самолета. Планер формировался плоскими панелями, каждая из которых отклоняла сигнал от облучающей самолет РЛС в сторону, сводя отраженный в сторону излучателя сигнал к минимуму (у большинства РЛС излучатель и приемник расположены конструктивно в одном узле). Под такой планер команда Оверхользера ударными темпами создала математическую модель. Проект «Эхо I» родился всего за пять недель! Идеализированная, сильно приближенная, модель самолета-невидимки получила прозвище «Безнадежный Брильянт» (Hopeless Diamond). Расчеты давали беспрецедентно низкую ЭПР «Брильянта». Оставалась «мелочь» – научить это «чудо» летать. Мелочь… Главный аэродинамик «Сканк Уоркс» Дик Кантрел впал в ступор, ознакомившись с предложениями математика и программиста. Оверхользер и Шредер в один голос завопили: «Мы его теряем!!!» В нормальное состояние Кантрелл пришел только после стакана контрабандной водки. Таким образом, в создание «стелса» заметный вклад внес не только советский физик Уфимцев, но и советская ликероводочная промышленность, конкретно – ее водочная составляющая.
