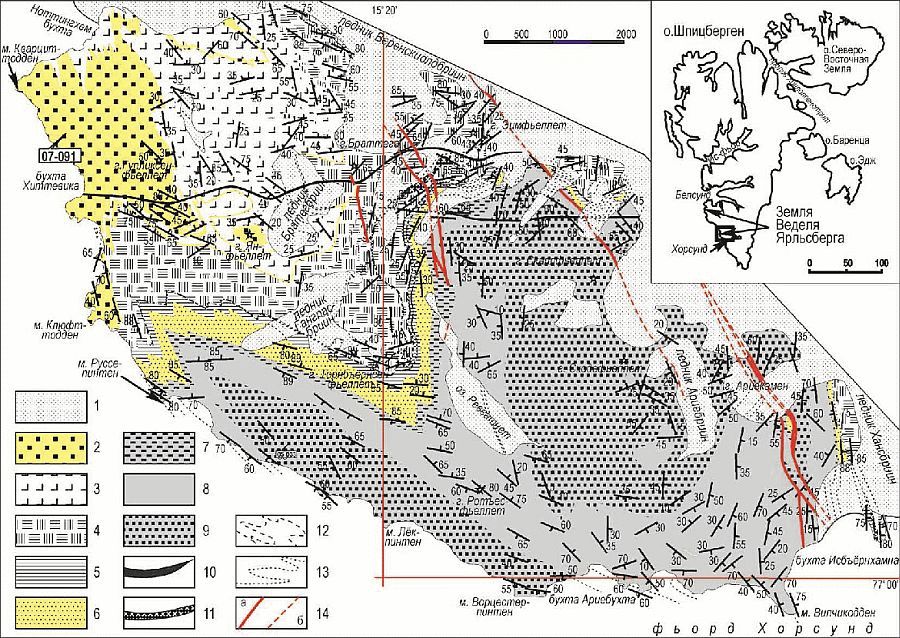

Рис. 14. Геологическое строение юго-западного домена южной части Земли Веделя Ярльсберга. Схема составлена на основе геологической карты м-ба 1:25 000 (Czerny et al., 1993) и собственных наблюдений автора. 1 – кайнозойские отложения; 2–6 – серия Эймфьеллет: 2 – кварциты свиты Гулликсенфьеллет; 3 – чередование амфиболитов и метариолитов с Cl– и Bi-сланцами и реже кварцитами – комплекс Бартеггдален; 4 – амфиболиты – комплекс Скельфьеллет; 5 – чередование белых и зеленых кварцитов и Cl-сланцев – свита Эймфьбрене; 6 – кварциты свиты Скерстранда; 7–9 – серия Исбернхамна: 7 – Gr-слюдистые кристаллосланцы и сланцы – свита Ревдаллен; 8 – желтые и белые кальцитовые мраморы, Gr-Сс-сланцы, чередующиеся Gr-парагнейсами – свита Ариекаммен; 9 – Gr-слюдистые кристаллосланцы, слюдистые сланцы, Mu-плагиогнейсы, расслоенные пачками мраморов – свита Скодефьеллет; дайки диабазов позднемезозойско(?) – раннекайнозойского возраста; 11 – метаграниты; 12 – структурные линии и границы маркирующих пачек; 13 – геологические границы и маркирующие пачки, протрассированные под ледниками и моренами; 14 – разломы: а – установленные, б – предполагаемые (протрассированые под ледниками и моренами.

Результаты проведенного нами изучения мезоструктурных парагенезов сведены на диаграммах (рис. 15), где показана пространственная ориентировка элементов мезоструктуры совместно для метаморфических пород серий Исбернхамна и Эймфьеллет, исключая данные по кварцитам свиты Гулликсенфьеллет, а также отдельно для пород этой свиты. На обеих диаграммах видно, что шарниры изоклинальных и северо-восточно вергентных асимметричных складок преимущественно погружаются в северо-западных румбах под углами от пологих до средних. Близкую пространственную ориентировку имеют в этих породах также минеральная и деформационная линейности.

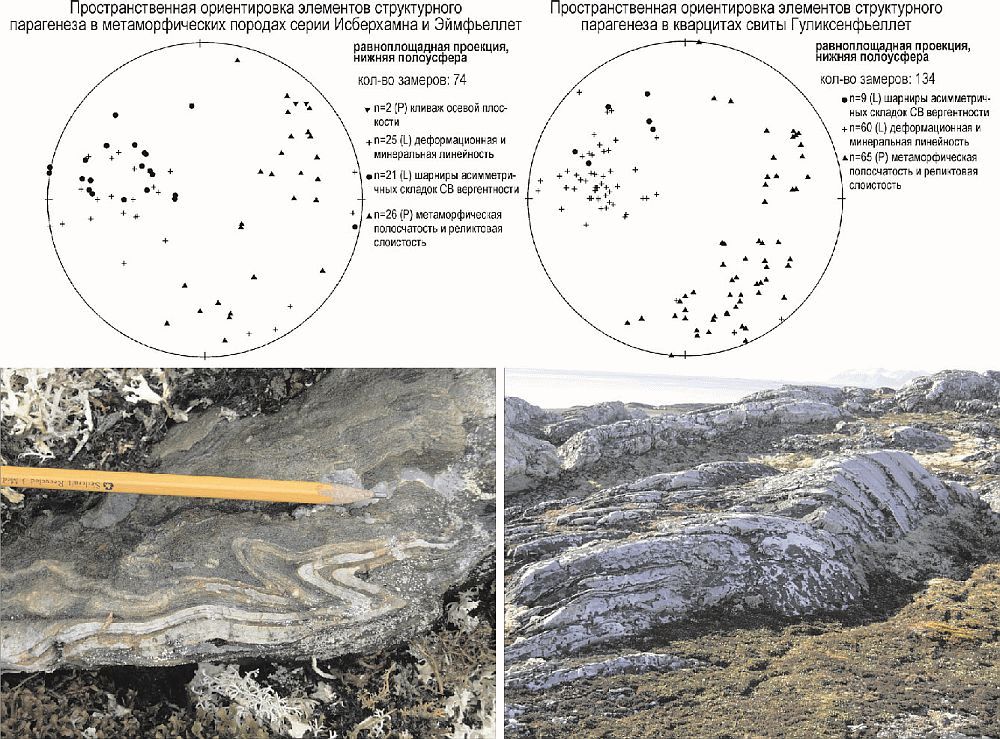

Рис. 15. Пространственная ориентировка плоскостных и линейных элементов мезоструктуры, развитых в пределах юго-западного домена южной части ЗВЯ (к юго-западу от разломной зоны Вимсодден-Косибапассет) – в кварцитах свиты Гулликсенфьеллет (правая верхняя диаграмма), а также в метаморфитах серии Исбернхамна и Эймфьеллет (исключая кварциты свиты Гулликсенфьеллет), и пример дислокаций пород – на фото справа: складки в кварцитах Гулликсенфьеллет, на фото: слева асимметричные складки в породах свиты Скерстранда.

На западе южной части ЗВЯ располагается поле распространения нижнепалеозойских отложений. Эти образования представлены конгломерато-брекчиями, гравелитами, песчаниками, разнообразными карбонатными породами, дислоцированными в меридионально ориентированную довольно простую синклиналь, крылья которой осложнены позднемезозойскими или раннекайнозойскими продольными разломами (Кузнецов и др., 2009). В противоположность им развитые в этой части Шпицбергена верхнедокембрийские комплексы интенсивно кливажированы, рассланцованы, вмещают «дометаморфические» тела базитов (габброидов) и гранитоидов, интрудированы телами син– и постметаморфических гранитоидов и пегматитов и смяты в изоклинальные и асимметричные складки преимущественно северо-восточной вергентности, а в более крупном масштабе слагают крупные сопряженные антиклинали и синклинали северо-западного и юго-восточного простирания.

Таким образом, для южной части ЗВЯ характерно, что нижнепалеозойские и верхнедокембрийские образования кроме стратиграфического перерыва (Кузнецов и др., 2009), разделены также еще и метаморфическим (скачок в степени метаморфизма пород) и структурным несогласием.

4.1.2. Верхнедокембрийские комплексы северной части ЗВЯ (структурно-геологические характеристики)

Центральное место в строении северной части ЗВЯ занимает относительно просто устроенная негативная складчатая форма северо-западного простирания, описываемая обычно как синклинорий мыса Лайеля и выполненная мощным (по некоторым оценкам до 7–9 км) комплексом чередующихся карбонатных песчаников, песчанистых доломитов и пудинговых конгломератов (диамиктитов), расчлененных на несколько более дробных литостратиграфических подразделений. Этот комплекс описан в литературе как толща мыса Лайеля (Dallmann et al., 1990). Породы толщи слагают весьма крупные горные массивы, разделяющие (с востока на запад) долину Чемберлена и долину ледника Речерчебриин, долину ледника Речерчебриин и долину ледника Скоттбриин (Scottbreen) и далее на юг между долинами ледников Скоттбриин, Бломлибриин, Тьёрнсдалсбриин, Рингарбреане, Лонгедален и долинами правых притоков реки Дундер.

По обе стороны от «синклинория» мыса Лайеля располагаются два крупных сложноустроенных антиклинория – Антониобриин (на северо-востоке) и Норд бухты (на юго-западе). По результатам предшествующих детальных структурных геологических исследований (Bjоrnerud et al., 1991 и ссылки в этой работе), подтвержденным нашими наблюдениями, крылья этих крупных складчатых форм осложнены многочисленными более мелкими асимметричными северо-восточно вергентными складками с преимущественно погружающимися на северо-запад шарнирами.

Летом 2007 г. нами проведено дополнительное изучение структурно-геологических характеристик пород толщи мыса Лайеля в ядре «синклинория» (непосредственно на мысе Лайеля) и на его восточном крыле. В частности, были изучены выходы пород толщи, расположенные непосредственно на мысе Лайеля, а также непрерывные обнажения, находящиеся на хребте, разделяющем ледники Скоттбриин и Речерчебриин. Кроме того, были изучены недоступные ранее для наблюдения обнажения, расположенные перед фронтом и на правом борту интенсивно «отступающего» в последние годы ледника Речерчебриин, а также обнажения, «выступившие» в последние годы из-под «тающих» ледников, расположенных на правом борту долины Чемберлена, т. е. изучение толщи диамиктитов проведено на восточном крыле и в ядре синклинория мыса Лайеля.

Рис. 16. Тонкая полосчатость в породах толщи мыса Лайеля, выраженная в чередовании темных и светлых полос, интерпретируемая обычно как «сезонная слоистость».

В целом для пород толщи мыса Лайеля очень характерна тонкая полосчатость, обусловленная чередованием карбонатистых и углеродистых полос, соответственно светлых и темных на выветрелых поверхностях (рис. 16). Многими исследователями ранее эта «полосчатость» интерпретировалась как «сезонная слоистость», что позволяло рассматривать породы толщи мыса Лайеля как довольно слабо тектонически переработанные образования. Дополнительным подтверждением слабой тектонической переработки пород этой толщи служили примеры того, что разноразмерные обломки (класты) в диамиктитах часто ведут себя как недеформированные тела, в которых сохраняются ненарушенными первичные седиментогенные и биогенные структуры и текстуры (рис. 17).
