С увеличением сварочного тока магнитный поток Фр возрастает, а результирующий магнитный поток Фн—Фр уменьшается. Как следствие, уменьшается индуцируемая э.д.с. генератора. Таким образом, размагничивающее действие обмотки обеспечивает получение падающей внешней характеристики генератора.

Сварочный ток регулируют переключением витков подовательной обмотки (грубая регулировка – два диапазона) и реостатом обмотки возбуждения (плавная и точная регулировка в пределах каждого диапазона). По такой схеме выпускаются генераторы ГСО–120, ГСО–300, ГСО–500, ГС–500 и др.

Сварочный трансформатор типа ПСО–500 состоит из генератора ГСО–500 и трехфазного асинхронного электродвигателя АВ–72–4, смонтированных в едином корпусе на колесах для перемещения по строительной площадке. Трансформатор предназначен для ручной дуговой сварки, полуавтоматической шланговой и автоматической сварки под флюсом.

Грубое регулирование сварочного тока производят переключением секционированной последовательной обмотки генератора. Для этого на клеммовую доску генератора выведены один отрицательный и два положительных контакта.

Если необходим сварочный ток в пределах 120–350 А, то сварочные провода присоединяют к отрицательному и среднему положительному контактам.

При работе на токах 350–600 А сварочные провода присоединяют к отрицательному и крайнему положительному контактам. Плавно регулируют сварочный ток реостатом, включенным в цепь обмотки независимого возбуждения.

Реостат расположен на корпусе машины и имеет маховик с токоуказателем. Шкала имеет два ряда цифр, соответствующих подключаемым контактам: внутренний ряд до 350 А и наружный ряд до 600 А.

Для выполнения сварочных работ при отсутствии электроэнергии применяют подвижные сварочные агрегаты, состоящие из сварочного генератора и двигателя внутреннего сгорания.

Сварочный агрегат типа ПАС–400–VIII состоит из генератора СГП–3–VI и двигателя внутреннего сгорания ЗИЛ–120 или ЗИЛ–164. Генератор работает по схеме с размагничивающей последовательной обмоткой. Регулирование тока производят реостатом цепи основной обмотки возбуждения.

Двигатель сварочного агрегата специально переоборудован для режима длительной стационарной работы. Он имеет автоматический центробежный регулятор скорости вращения, ручное регулирование для работы при малых скоростях, автоматическое выключение зажигания при внезапном увеличении скорости.

Сварочный агрегат смонтирован на жесткой металлической раме с катками для перемещения. Наличие крыши и боковых металлических штор, защищающих от атмосферных осадков, позволяет работать на открытом воздухе.

Для сварки в защитных газах, а также для полуавтоматической и автоматической сварок применяют генераторы с жесткой или возрастающей внешней характеристикой. Такие генераторы имеют обмотки независимого возбуждения и подмагничивающую последовательную обмотку. При холостом ходе э.д.с. генератора наводится магнитным потоком, который создается обмоткой независимого возбуждения. При рабочем режиме сварочный ток, проходя через последовательную обмотку, создает магнитный поток, совпадающий по направлению с магнитным потоком обмотки независимого возбуждения. Тем самым обеспечивается жесткая или возрастающая вольт-амперная характеристика.

Трансформатор такого типа ПСГ–350 состоит из сварочного генератора постоянного тока ГСГ–350 и трехфазного асинхронного электродвигателя АВ–61–2 мощностью 14 кВт. Генератор имеет обмотку независимого возбуждения и подмагничивающую последовательную обмотку. Обмотка независимого возбуждения питается от внешней сети через селеновые выпрямители и стабилизатор, который исключает влияние колебания напряжения в сети на ток возбуждения.

Таблица 5

Технические характеристики генераторов постоянного тока

* Генератор имеет независимое возбуждение от дополнительного источника питания.

** Значения параметров в числителе при падающих, в знаменателе при жестких характеристиках.

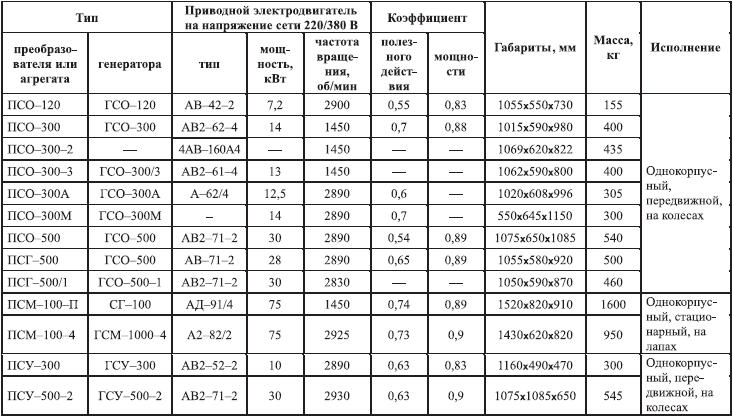

Таблица 6

Технические характеристики сварочных преобразователей и агрегатов с электродвигателями

Таблица 7

Технические характеристики сварочных агрегатов с бензиновыми и дизельными двигателями

Таблица 8

Технические характеристики сварочных транформаторов

Последовательная обмотка разделена на две секции: при включении в сварочную цепь части витков генератор работает в режиме жесткой характеристики, а при использовании всех витков обмотки генератор дает возрастающую внешнюю характеристику. Генератор и двигатель размещены в общем корпусе и смонтированы на тележке.
