Столкновение быстро движущихся по направлению к аноду электронов с молекулами газов и паров металла приводит к их ионизации 4. По мере разогрева столба дуги и повышения кинетической энергии атомов и молекул происходит дополнительная ионизация за счет их соударения. В результате дуговой промежуток становится электропроводным и через него начинается разряд электричества. Процесс зажигания дуги (рис. 4в) заканчивается возникновением устойчивого дугового разряда 6 с возникновением катодной области 5 и анодной области 7.

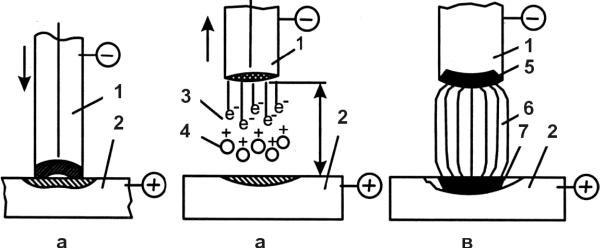

Рис. 4.

Схема процесса зажигания дуги

Возможно зажигание дуги без короткого замыкания и отвода электрода с помощью высокочастотного электрического разряда через дуговой промежуток, обеспечивающий его первоначальную ионизацию. Для этого в сварочную цепь подключают на короткое время источник высокочастотного переменного тока высокого напряжения (осциллятор).

В зависимости от длины дугового разряда различают:

• короткую дугу, если ее длина 2–4 мм;

• нормальную дугу, если ее длина 4–6 мм;

• длинную дугу, при ее длине более 6 мм.

Оптимальный режим сварки обеспечивается при короткой дуге. При длинной дуге процесс сварки протекает неравномерно, с неустойчивым горением и разбрызгиванием металла. Металл, проходя через дуговой промежуток, больше окисляется и азотируется.

Специалисты рекомендуют длину дуги определять по звуку, издаваемому ею при горении. Дуга нормальной длины издает менее громкий и равномерный звук. Длинная дуга издает неравномерный и потрескивающий, более громкий звук, что легко определяется опытным путем.

Различают технологические условия горения дуги, такие как зажигание, чувствительность к изменениям длины в определенных пределах, быстрое повторное зажигание после обрыва и необходимое проплавление металла.

Условия зажигания электрической дуги:

• наличие электрического источника питания дуги достаточной мощности, позволяющего быстро нагреть катод до высокой температуры при возбуждении дуги;

• наличие ионизации столба дуги (в электрод вводятся элементы с низким потенциалом ионизации или применяют осцилляторы для возбуждения дуги);

• стабилизация горения столба дуги (например, вводят дроссель в цепь питания). Зависимость напряжения дуги от тока в сварочной цепи называют статической вольт-амперной характеристикой дуги.

Вольт-амперная характеристика дуги имеет три области (рис. 5):

• падающая область I (при токах до 100 А);

• жесткая область II (при токах 100–1000 А);

• возрастающая область III (при токах свыше 1000 А).

Напряжение, необходимое для возбуждения дуги, зависит от рода тока (переменный или постоянный), дугового промежутка, материала электрода и его покрытия, свариваемого металла.

Дуга с падающей характеристикой (I) малоустойчива и имеет ограниченное применение, т. к. требует включения в сварочную цепь осциллятора.

Рис. 5.

Статическая вольт-амперная характеристика дуги

Самое широкое применение нашла дуга с жесткой (II) и возрастающей (III) характеристикой. Каждому участку дуги соответствует определенный характер переноса расплавленного электродного металла в сварочную ванну:

• I и II участок – крупнокапельный,

• III участок – мелкокапельный или струйный.

Для сохранения неизменного напряжения на дуге необходимо длину дуги поддерживать постоянной.

• источник питания сварочной дуги;

• сварочный и питающий кабели, электрододержатель;

• принадлежности сварщика – спецкостюм, маска с защитным стеклом;

• сварочный стол или приспособления для сборки и фиксации деталей;

• инструменты для измерения и разметки;

• инструменты для зачистки швов и удаления шлаковой корки;

• средства пожаротушения.

• высокая технологичность процесса;

• возможность автоматизации и механизации процессов сварки;

• меньшая по сравнению с газовой сваркой зона термического влияния;

• простота регулирования процесса сварки;

• дешевые расходные материалы (электроды);

• высокая скорость соединения деталей.

• необходимость использования специальных сварочных трансформаторов или инверторов (преобразователей);

• энергозависимость (необходима электрическая сеть или генераторы);

• подготовка деталей для сборки (разделка кромок, фиксация элементов).
