Другая ее особенность – кладка дымооборотов с толщиной стенок всего в 1 /4 кирпича. Это обеспечивает более быстрый прогрев стопок и, как следствие, более быстрый нагрев помещения.

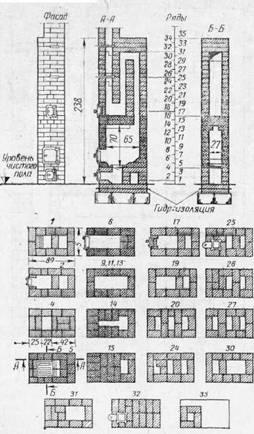

Рис. 16. Однооборотная отопительная печь конструкции Дзикана

Размер печи 80х102х229 см, теплоотдача при двух топках в сутки – 4000 ккал/ч, что достаточно для обеспечения теплотой 2 —3 смежных комнат площадью 40–45 м 2.

Для ее постройки необходимо:

350 штук красного кирпича;

80 штук огнеупорного кирпича;

топочная дверка 270х280 мм;

поддувальная дверка 140х110 мм;

дверка для вьюшки 230х110 мм;

вьюшка с просветом в 110 мм;

решетка колосниковая 200х300 мм.

Ю. Проскурин предложил одноконфорочную отопительно-варочную печь размером 64х77х200 см (рис. 18), снабженную небольшой камерой (печуркой), в которой можно сушить фрукты, овощи, а также мелкие вещи: рукавицы, шарфы, шапки, обувь. Печь работает в двух режимах: зимнем и летнем. Для ее постройки необходимо иметь:

250 штук красного кирпича;

топочную дверку 250х205 мм;

поддувальную дверку 140 х190 мм;

колосниковую решетку 300х200 мм;

чугунную плиту одноконфорочную 400x400 мм (вырезается из стандартной плиты);

три задвижки 270х130 мм.

Автор этой статьи построил печь размером 51x61x215 см. которая имеет и варочную конфорку, и духовку (рис. 19). При столь скромных размерах длина ее топливника – более 50 см, а дымоход на всем протяжении имеет сечение в один кирпич, тогда как у всех

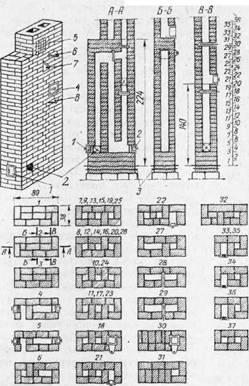

Рис. 17. Отопительная печь с тремя опускными каналами

Рис. 18. Печь с сушильной камерой конструкции Проскурина

остальных малогабаритных печей его сечение меньше и не превышает площади 1 /2 кирпича. Наличие конфорки и духовки дает возможность не только готовить и подогревать пищу, но и обеспечивает более быстрый обогрев помещения.

При «работе» печи газы из топливника проходят сначала через расположенный сзади варочной камеры дымоход в горизонтальный дымооборот, а затем, после обтекания с двух сторон духового шкафа, попадают в дымовую трубу.

Чтобы сохранить минимальные размеры печи, все ее элементы: топливник, варочная камера, горизонтальный дымооборот и духовка – расположены по вертикали.

Если вас привлекли характеристики этой печи, то познакомьтесь, пожалуйста, с некоторыми подробностями ее кладки.

1-й и 2-й ряды выкладывают кирпичом сплошь.

В 3-м ряду устанавливают поддувальную дверку. 3-й и 4-й ряды формируют зольниковую камеру.

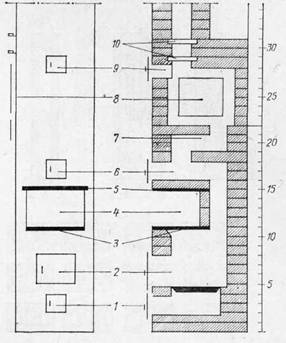

Рис. 19. Малогабаритная отопительно-варочная печь с духовкой для летнего садового домика или летней кухни: 1 – зольниковая камера и поддувальная дверка; 2 – топливник и топочная дверка; 3 – чугунная плита с конфоркой; 4 – варочная камера; 5 – асбоцементное основание перекрытия варочной камеры; 6 – нижняя прочистка; 7 – горизонтальный дымооборот; 8 – духовка; 9 – верхняя прочистка; 10 – задвижки

5-м рядом перекрывают поддувальную дверку и закрепляют ее. По окончании ряда устанавливают колосниковую решетку. Не следует забывать о 3—5-мм зазорах между решеткой и кладкой.

В 6-м ряду начинают устанавливать топочную дверку. Ее закрепляют с помощью предварительно приклепанных к рамке полосок стали толщиной 3 мм. Не забудьте проложить между рамкой дверки и кладкой асбестовую прокладку (из шнура или ткани). Заметим, что ряды с 6-го по 15-й желательно выкладывать из огнеупорного или шамотного кирпича.

Укладкой 9-го ряда топочную дверку закрепляют окончательно.

9-й и 11-й ряды образуют дымосборник.

В 12-м ряду устанавливают стальную полосу толщиной 3–4 мм, чтобы поддержать поставленные на ребро кирпичи, отделяющие дымовой канал от варочной камеры. Здесь же устанавливают одноконфорочную плиту, изготавливаемую из двухконфорочной.

12—15-й ряды – это варочная камера. Ее боковые стенки образуют поставленные на ребро кирпичи (разумеется, самые прочные и ровные). Варочная камера перекрывается асбоцементным листом толщиной 5—10 мм. Его применение значительно упрощает технологию выкладывания и закрепления кирпичей следующего, 16-го, ряда, который образует дно первого полуоборота горизонтального канала.
