13-й ряд выкладывают кирпичом на ребро, образуя боковые стенки колпака паросборника. Если же перекрытие варочной камеры выложить на уровне высоты дверки, то пар будет выходить в помещение, что приводит к порче потолка, замедляет растопку печи и в результате подcoca воздуха охлаждает жаровые каналы дымоходов. После выкладки

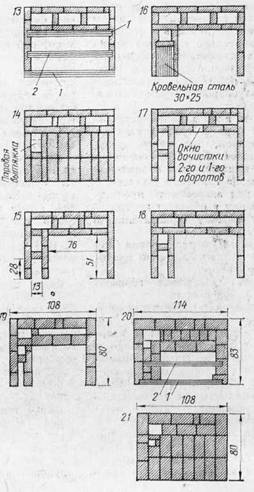

Рис. 20. «Шведка» конструкции Буслаева

13-го ряда на растворе укладывают стальной уголок и стальную полосу.

14-м рядом выкладывают коробку щитка и боковых стенок, а также перекрывают потолок варочной камеры двумя рядами кирпича втычок, оставляя в нем отверстие для вытяжки пара.

15-й и 1б-й ряды выкладывают обычным способом. Здесь только следует предусмотреть две печурки: малую размером 150х300 мм и большую размером 670x500 мм. После выкладки 16-го ряда на него кладут лист кровельной стали размером 300x280 мм. который будет потолком нижней малой печурки.

17-й ряд кладут в соответствии с порядовкой.

При укладке 18-го ряда необходимо оставить со стороны внутренней стенки большой печурки окно чистки. При этом следует обратить внимание, что внутренние стенки первого и второго каналов не доводят до плоскости перекрытия на 200 и 130 мм соответственно. Верхние грани обеих стенок должны быть стесаны.

Начиная с 19-го ряда кирпич опять кладут плашмя. Поэтому этот слой образует и снаружи печи и внутри каналов выступ шириной 30 мм.

20-й ряд создает снаружи печи еще один выступ шириной 30 мм. Он же перекрывает дымоход. Для перекрытия большой печурки на него с краю кладут стальной уголок, а в середине – стальную полоску, а 21-й ряд дополнительно перекрывает дымооборот и одновременно образует потолок большой печурки. Его размеры такие же, как и у 19-го ряда.

В 21-м же ряду устанавливают и две задвижки: дымовую и паровую.

Вы, вероятно, уже обратили внимание, что сечение паровой вытяжки от 14-го до 21-го ряда постепенно уменьшается. Такая форма обеспечивает эффективное удаление пара из варочной камеры и уменьшает вероятность попадания его в помещение.

С 22-го ряда начинается шейка печи, переходящая за два-три ряда до потолка в горизонтальную разделку. Поскольку сечение дымохода в 22-м ряду сразу над задвижками равно 260x260 мм, а перед дымовой трубой, чтобы иметь возможность поставить вторую задвижку, оно должно быть уменьшено до 130х260 мм, то необходимо вести кладку шейки печи с учетом уменьшения сечения дымохода.

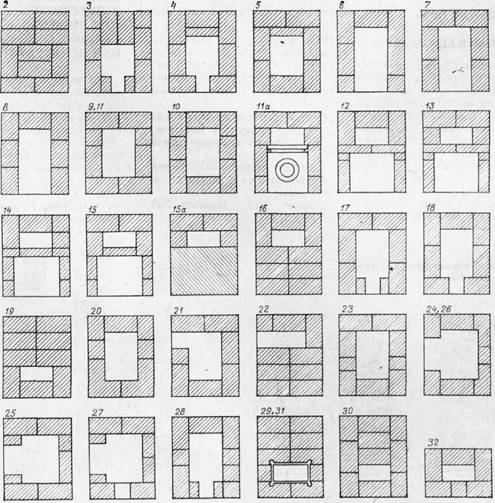

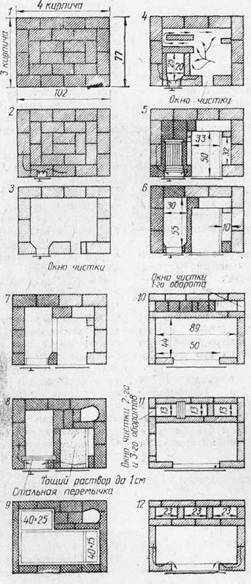

Рис. 21. Английский камин с прямым дымоходом

Камин, чертежи и порядовки которого приведены на рис. 21, имеет в плане размер 129x77 см. Он может обогреть комнату площадью 20–25 м2. Для его постройки требуется 720 штук кирпича, в том числе 185 штук огнеупорного. Кроме того, необходима задвижка сечением 140х270 мм (или «баран») и прочистная дверка.

ЭТО ПОЛЕЗНО ЗНАТЬ

ЦНИИЭП инженерного оборудования разработал альбомы рабочих чертежей различных конструкций печей:

Альбом серии 1.193-1 (Часть I. Пояснительная записка и сметы. Часть II. Рабочие чертежи печей бытовых отопительных);

Альбом серии 1.193-2 (Часть I. Пояснительная записка и сметы.

Часть II. Рабочие чертежи печей бытовых отопительно – варочных);

Альбом серии 903-09-7. Печи отопительные и отопительно – варочные из кирпича на твердом топливе.

Альбом серий 1.193-1 и 1.193-2 распространяет Свердловский филиал ЦИТП (620062, Свердловск, ул. Чебышева, 4), а альбом серии 903-09-7 – Центральный институт типовых проектов (125445, Москва, ул. Смольная, 22).

Буслаев К. Я. Как самому сложить бытовую печь. – М.: Стройиздат,1975.

Воропай П. II. Справочник печника. – М.: Стройиздат, 1985.

Д з и к а н В. А. Печное и водяное отопление. – М.: Московский рабочий, 1961.

Ж и т е н к о П. В. Переработка и хранение продуктов животноводства. – М.: Россельхозиздат, 1981.

Ковалевский И. П. Печные работы / Учебник для подготовки рабочих на производстве. – М.: Высшая школа, 1973.

Летние садовые домики Сост. X. А. Бутусов, Ю. А. Новоселов, Е. Р. Феоктистова. – М.: Россельхозиздат, 1986.

Л ё п а В. Е., Гриценко С. П., Любченко И. К. Советы тем, кто строит и перестраивает дом. – Киев: Урожай, 1987.

Мякеля К. Печа и камины. Справочное пособие. Пер. сфинск. – М.: Стройиздат, 1987.
