После модернизации проектное водоизмещение корабля составило 34400 т., реально стандартное водоизмещение равнялось 33124,8 тоннам. При этом осадка линкора составляла 8,94 м, а Метацентрическая высота 1,78 м. Максимальное водоизмещение возросло до 35929 т, в этом случае осадка возрастала до 9,2 м, а Метацентрическая высота несколько возрастала до 1,84 м. По расчетам, оптимальное “боевое” водоизмещение корабля, обеспечивающее достаточный запас плавучести и наилучшую диаграмму остойчивости, составляло 35548 т. Наконец, было рассчитано предельно допустимое (emergency) водоизмещение с полным боекомплектом и максимальными запасами”, включая 715,8 т пресной воды для котлов. В этом случае водоизмещение составляло 39824 т, а осадка корабля возрастала до 10,14 м.

Коэффициенты полноты корабля изменились незначительно, так коэффициент общей полноты корпуса составил 0,652, мидель-шпангоута 0,984. Как и на “Nevada”, “граненая” в поперечном сечении форма булей создавала достаточное сопротивление поперечному раскачиванию, позволив в значительной мере уменьшить размах бортовой качки.

Маневренность потяжелевших и уширенных линкоров, однако, заметно ухудшилась, и корабли довольно вяло реагировали на руль и требовали опытного рулевого, чтобы устойчиво держаться на курсе; на малых скоростях хода они были особенно трудноуправляемы, и при маневрировании в узкостях на малых ходах (например, в базе при постановке на бочку) зачастую требовалась помощь буксиров.

Как и на других кораблях, при модернизации силовой установки широко использовались имевшиеся на верфях оборудование и механизмы, оставшиеся с начала 20-х годов от нереализованной программы строительства нового линейного флота. В ходе модернизации 12 старых котлов были заменены на 6 новых высокоэффективных узкотрубных котлов “Бюро Экспресс” (на “Arizona”); на “Pennsylvania” один из котлов был типа “Бюро Экспресс”, остальные 5 “Уайт-Форстер”. При этом был сэкономлен значительный вес, так как новые котлы, помимо прочих преимуществ, были значительно более легкими.

Дымовую трубу, как и на “Nevada”, сдвинули немного назад, чтобы освободить больше места для развитой носовой надстройки, которая имела несколько большие размеры, чем у линкоров предыдущего типа.

На “Pennsylvania” в ходе модернизации была произведена полная замена турбинной установки. При этом были использованы турбозубчатые агрегаты высокого и низкого давления фирмы “Вестингауз” (частота оборотов турбины высокого давления 3600 об/ мин), снятые с линкора “Washington”, достройку которого отменили по Вашингтонскому соглашению.

На “Arizona” ограничились заменой только турбин высокого давления (новые были взяты также с “Washington”), турбины низкого давления прямодействующего типа (частота вращения 226 об/мин) были оставлены без изменений. В результате на испытаниях “Pennsylvania” показал максимальную скорость 20,89 уз, при водоизмещении 37132 т и зарегистрированной мощности силовой установки 34001 л.с. Скорость модернизированного “Arizona” составила 20,70 уз., при зафиксированной мощности 35081 л.с. и водоизмещении 37654 т.

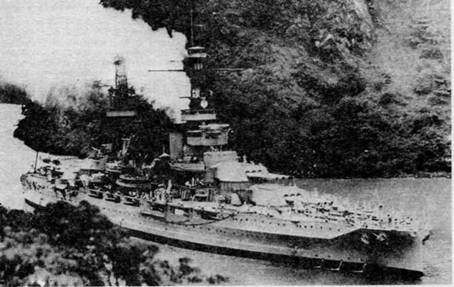

Линейный корабль “Pennsylvania” в Панамском канале. 1927 г.

Нормальный запас нефти после модернизации составлял 3778 тонн, максимальный запас топлива достиг 6274 т. При этом на экономической скорости хода Ю узлов корабль мог теперь пройти 19900 миль – гораздо больше, чем “Nevada”, получивший менее “свежие” механизмы производства 1917 г. На скорости 18 узлов обеспечивалась дальность хода 7310 миль.

Как и на линкорах всех предшествующих серий, была увеличена на четверть (до 400 кВт) мощность каждого из 4 турбогенераторов.

В ходе модернизации увеличили вдвое (до 30°) предельные углы возвышения орудий главного калибра, полностью заменили системы управления огнем; вместо старого оборудования установили приборы и системы, аналогичные тем, что несли линкоры “Большой пятерки”. Объем и номенклатура проведенных работ по системам управления огнем полностью совпадали с модернизацией линкоров типа “Nevada”, в результате чего эти 4 корабля могли сформировать однородную дивизию. Необходимость размещения новых боевых постов с этой аппаратурой потребовала замены решетчатых мачт на треноги, поверх которых были установлены массивные трехъярусные “топы”, несущие верхние компононты систем управления огнем. Соответствующей модернизации, с установкой новой интегрированной системы управления огнем GFCS 2, подверглось и оборудование центрального артиллерийского поста.

Схема перестройки противоминной батареи линкоров полностью совпадала с модернизацией “Nevada”, только новая казематная надстройка на палубе получилась чуть просторнее, т.к. сам корабль был на несколько метров длиннее. В ней размещались 10 127-мм орудий (по 5 на борт) и еще 2 орудия открыто уровнем выше на крыше каземата по бокам боевой рубки. Все противоминные орудия, установленные в корпусе, были сняты, а их порты заделаны, что позволило увеличить мореходность, расширить жилые помещения и улучшить бытовые условия. Подача снарядов для противоминных орудий осуществлялась цепными элеваторами с электроприводами мощностью 3 л.с., предельная скорость подачи составляла 20 снарядов в минуту. В качестве новой тяжелой зенитной батареи модернизированные линкоры получили по 8 новых 127мм/25 скорострельных орудий: по 4 на борт, на палубе надстройки. Системы управления этих орудий размещались на носовой надстройке. В качестве легкого зенитного вооружения были установлены 8 12,7-мм пулеметов. Также установили новое радио и радиопеленгаторное оборудование, стандартное шлюпочное вооружение, рубки постов управления прожекторами на трубе и 4 прожектора (по 2 на борт) поверх этих рубок.
