Упрощенный камнерезный станок требует тех же мер предосторожности, что и промышленный: 1) должна быть сведена до минимума эксцентричность отрезного круга на валу, 2) необходимо выбрать продольный и поперечный люфты вала, для чего используются радиально-упорные подшипники качения. Эти меры позволяют значительно удлинить срок службы отрезного круга и избежать заколов на поверхности камня.
В процессе резания образуется много шлама (смесь абразива с отходами камня), который, попадая с водой на подшипники и другие детали станка, вызывает коррозию. Во избежание этого помимо экранирующей защиты подшипники снабжают сальниками из фетра.
Кроме упомянутых способов можно производить резание камней посредством так называемых штрипсовых пил с прямыми полотнами типа ножовочных, что позволяет разрезать камень на несколько пластин одновременно. Для этого на каменный блок, наглухо закрепленный на специальном станке с кривошипным механизмом, опускается рама с несколькими параллельно установленными штрипсами, армированными алмазом. Хотя штрипсовые пилы производительнее дисковых, любители-камнерезы используют их редко в связи со сложностью их изготовления и наладки.
После операции резки приступают к обработке камня на шлифовальном станке, который отшлифовывает поверхность камня и полирует ее насыпанными или закрепленными абразивами.

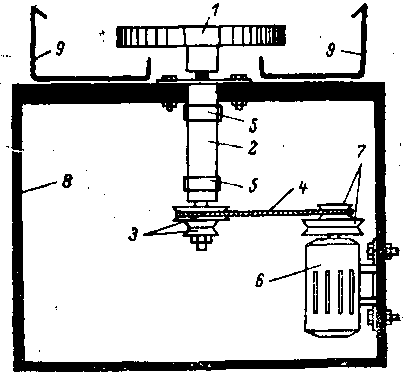

Шлифовальный станок (рис. 3) состоит из станины (8), в центре которой установлен вертикальный шпиндель (2) с подшипниками (5). На одном конце шпинделя крепится двух-трехступенчатый шкив (5), от которого к шкиву (7), закрепленному на электродвигателе (6), ведет ременная передача (4). В верхнем конце шпинделя (2) укрепляется посредством правой резьбы планшайба (1), под которой устанавливается железный противень (9) для сбора отработанного шлама. Боковые стенки противня, превышающие на 2—3 см высоту планшайбы, слегка загнуты внутрь, благодаря чему исключается разбрызгивание абразива и воды.
Рис. 3. Планшайба горизонтальная (шлифовальный станок).
Применяемый (однофазный) электродвигатель должен иметь мощность 200—400 Вт при 1400 об/мин. Чтобы уменьшать или увеличивать число оборотов планшайбы, употребляются двух- и трехступенчатые шкивы с соответствующим передаточным числом. Так, при шлифовании с насыпным абразивом рекомендуется во избежание разбрасывания абразива установить скорость вращения планшайбы 400—500 об/мин. При работе с закрепленным абразивом скорость вращения планшайбы можно увеличить до 700 об/мин. При полировке, когда планшайба покрывается войлоком, сукном или фетром, сдерживающими разбрасывание абразива, скорость вращения увеличивают до 700—1000 об/мин.
В процессе шлифовки на диск периодически наносятся грубый абразив с зернистостью № 6—16, затем № 6—5 и, наконец, микропорошки № М40—М5—М3, позволяющие получать матовую поверхность. При переходе от более грубого абразива к более тонкому планшайба и противень тщательно промываются, так как даже следы более грубого абразива оставляют царапины на тонко отшлифованной поверхности. Для ускорения работы желательно иметь три планшайбы: для обдирочных работ, для доводки шлифуемого образца и для полировки. Если ограничиваются двумя планшайбами, то одна из них должна употребляться только в качестве полировальника.
Достигнув доводкой матовой поверхности образца (лощения), приступают к зеркальной полировке. Скорость вращения полировальника устанавливают 700—1000 об/мин. Полировальным порошком может служить окись хрома или паста ГОИ. Окись хрома употребляют в виде суспензии, для чего порошок насыпают в обычную бутылку до одной трети и заливают доверху водой, закрыв горлышко бутылки двумя слоями марли. Полировальник должен быть всегда влажным. Сухость приводит к так называемому пригоранию поверхности образца, т. е. к появлению на поверхности камня черного пятна, вывести которое удается лишь повторной шлифовкой.
На станке с горизонтальной планшайбой можно осуществлять полный цикл обработки камня: обдирку (грубую шлифовку), тонкое шлифование (лощение) и полировку, причем в одинаковой мере удается обрабатывать как плоские поверхности, так и выпуклые (кабошоны).
Для изготовления кабошонов требуется специальная планшайба с чашеобразной поверхностью. Чем меньше диаметр и круче вырез на планшайбе, тем более выпуклым удается сделать кабошон. При изготовлении кабошонов малых размеров, трудно удерживаемых в руках, используют кич — каменный или металлический стержень, к концу которого сургучом или шеллаком приклеивают заготовку кабошона.
Начинающему камнерезу следует иметь в виду, что чем сильнее прижимают обрабатываемый образец к плоской поверхности планшайбы, особенно при работе с тонкозернистыми абразивами, тем труднее становится удержать его в руках. Искусство шлифования зависит от способности мастера применять в процессе обработки камня минимальное прижимное усилие.

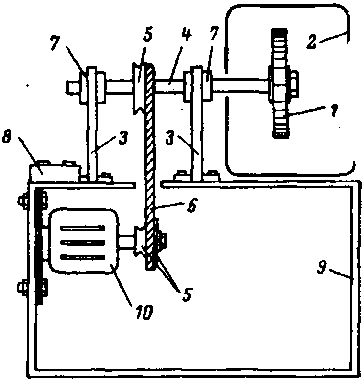

Рис. 4. Планшайба вертикальная (универсальная бабка).
Весьма популярен среди камнерезов станок с вертикальной планшайбой (универсальная бабка), с помощью которой для мелких образцов можно проводить различного рода операции: резку камня, шлифовку, полировку, а также осуществлять криволинейные выборки и т. д.
