При использовании модуля ТИСЭ-2 объем блока составит 25 л, для заполнения модуля ТИСЭ-3 потребуется 38 л. Блоки можно формовать непосредственно на стене или отдельно.

Надо сказать, что полнотелый блок весит достаточно много, поэтому, чтобы его перенести, в такой блок следует вложить две петли, изготовленные из проволоки диаметром 3 мм. Кроме того, понадобится трамбовка с более широкой площадкой.

Рис. 104. Положение шнура-причалки на переставных накладках: 1 – накладка; 2 – шнур-причалка; 3 – опора шнура

При формовании блока смесь закладывается в 2–3 приема, и каждый слой уплотняется. Поверхность блока выравнивается и излишек удаляется, когда утрамбованная смесь чуть выступает за боковые стенки модуля. Переносить блок, продев через петли отрезов арматуры или трубы, и осуществлять распалубку лучше вдвоем.

Менее тяжелыми получаются полнотелые блоки из смеси на облегченных заполнителях. Для фундамента они слишком пористые и могут использоваться лишь как стеновые. Индивидуальные застройщики чаще всего выполняют такие блоки (510 x 250 x 190 мм) из опилкобетона, поскольку этот материал наиболее дешевый. Для несущих стен рекомендуется бетон М15 из цемента, извести, песка и опилок (1: 1,2: 1,2: 5). Прочность одного блока, изготовленного в модуле ТИСЭ-2, составляет более 10 т, и этого вполне достаточно для возведения двухэтажного дома. Методика формования блоков из опилкобетона не отличается от описанной, за исключением одного момента: такому блоку требуется больше времени для набора прочности.

Возведение стен из блоков, изготовленных по технологии ТИСЭ, отличается некоторыми особенностями по сравнению с традиционной кладкой из блоков или кирпича, что объясняется различными причинами:

1) необычной конструкцией модулей;

2) повышенной степенью пустотности блоков;

3) формованием блоков непосредственно на стене.

Блоки укладываются на слой гидроизоляции, расстеленный по предварительно выровненной поверхности фундамента. Чтобы стены были прямолинейными, блоки формуются по шнуру-причалке, расстояние между которыми составляет 2 мм. Шнур натягивается на две переставные накладки, изготовленные из жести толщиной 0,8 мм и доски размером 150 x 30 мм (рис. 103).

Опорой шнура может быть шуруп, положение которого определяется после установки формы на стену (рис. 104).

Первые стеновые блоки размещаются по углам дома, поскольку боковые ребра формы препятствуют тому, чтобы блоки формировались вплотную к ним при выполнении перевязки углов. Помимо этого, угловые блоки должны быть опорой для крепления шнурапричалки, на который необходимо ориентироваться при формовании других блоков.

Верхняя поверхность угловых блоков должна находиться в одной горизонтальной плоскости, которая контролируется по шнурам обноски. Под угловые блоки наносится минимальный слой кладочного раствора. Кроме того, надо помнить о формировании на верхней поверхности блока выборки (небольшого углубления – 5–10 мм), на который придется нижний выступ формы (рис. 105).

Рис. 105. Выборка в угловом блоке

После закрепления шнура-причалки на фундамент устанавливается форма модуля (рис. 106). Для фиксации под нее можно подложить узкие рейки необходимой толщины (это следует контролировать с помощью строительного уровня).

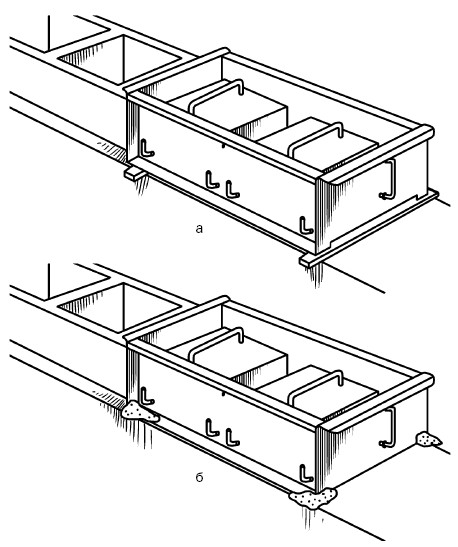

Рис. 106. Установка модуля ТИСЭ: а – на выравнивающие подкладки; б – на жесткий раствор

Как только начинается формование блока, подкладки тут же нужно извлечь, поскольку раствор, проникший под форму, закрепит ее в соответствующем положении.

Рейки можно заменить жестким раствором, который накладывается под углы формы. Чтобы форма встала на нужный уровень, достаточно слегка надавить на нее или постучать по углам.

Удобнее всего, когда угловые блоки внешних стен формуются в конце рабочего дня, так как за ночь они достаточно отвердеют и смогут удерживать шнур-причалку. Утром останется только выверить их вертикальность и горизонтальность и, если потребуется, затереть плоскости до нужного уровня.

Укладка первого ряда внутренних стен начинается с выполнения блоков, сопрягаемых с внешними стенами, а шнур-причалка натягивается не менее чем через 2–3 ч, которые необходимы для того, чтобы блоки достаточно отвердели.

Когда формуются замыкающие стену два последних блока (будь то внутренние или внешние), в модуль не вставляется продольный штырь, поскольку потом его нельзя будет вынуть. Поэтому следует особое внимание уделить уплотнению смеси вокруг пустотообразователей, не смещая их в ту или другую сторону.

Технология возведения стен, их длина и угловая перевязка определяются типоразмером модуля ТИСЭ, так как соотношение между шириной блока и его длиной у разных опалубок различное (рис. 107).

Рис. 107. Соотношение длины стен и их угловой перевязки в зависимости от модуля, на базе которого формуется блок (размеры указаны в миллиметрах): а – ТИСЭ-1; б – ТИСЭ-2; в – ТИСЭ-3; 1 – выборка

Внутренний размер стен при любых модулях кратен 26 см. Если внутренние размеры дома равны, например, 6 x 8 м, то надо принять такие линейные размеры, которые без остатка делятся на 26 см, т. е. 5,98 x 8,06 м.

Угловая перевязка стен в зависимости от использующегося модуля выполняется по-разному. Если применяется модуль ТИСЭ-2 (толщина стен 250 мм), то проблем не возникает, поскольку длина и ширина блока соотносятся как 1: 2. Если используется модуль ТИСЭ-1 (толщина стен 190 мм), то угловые блоки формуются более короткими, т. е. с одним пустотообразователем и перегородкой, стоящей на штырях, вставленных в дополнительный ряд отверстий (рис. 108).

Рис. 108. Угловая перевязка стен, строящихся на основе модуля ТИСЭ-1

При применении модуля ТИСЭ-3 в углу формуется узкий стеновой блок длиной 120 мм, при этом полость нижнего блока заполняется пористым заполнителем, чтобы смесь при формовании блока не проваливалась вниз (рис. 109).

Рис. 109. Формование узкого блока при использовании модуля ТИСЭ-3: 1 – бетонный раствор; 2 – перегородка; 3 – пористый заполнитель

Блоки, выполненные на основе модуля ТИСЭ-3, по своим габаритам кратны стандартному кирпичу, поэтому вместо формования узкого блока можно заполнить это место кирпичом (рис. 110) (его можно применить в качестве отделки и поддержать таким же оформлением оконных и дверных проемов; разумеется, кирпич должен быть облицовочным).

Рис. 110. Кирпичная кладка при возведении стен на основе модуля ТИСЭ-3: 1 – кирпич; 2 – пористый заполнитель

При возведении стен по технологии ТИСЭ нет необходимости в применении кладочного раствора. Она всегда получается ровной, так как формы имеют специальные выступы, которые надеваются на предыдущий ряд блоков и удерживают их в нужном положении. Важно только не забывать делать выборку при формовании угловых блоков.

Если длина стен не совпадает с длиной фундамента или перекрытий, то ее можно подогнать, либо изменив промежуток между блоками (он варьируется от 5 до 15 мм), либо оставив один или два технологических зазора (рис. 111) и заполнив их жестким раствором (для этого понадобится деревянная съемная опалубка (рис. 112)) или кирпичом. При использовании кирпичей пустоты заполняются керамзитом и пр.

Рис. 111. Технологический зазор между блоками

Рис. 112. Съемная опалубка для заполнения технологического зазора

Стены, строящиеся по технологии ТИСЭ, усиливаются горизонтальным и вертикальным армированием. Необходимость первого обосновывается тем, что армирование препятствует трещинообразованию в результате усадочных деформаций, малой жесткости фундамента или недостаточной несущей способности основания.

Блоки, над которыми будет устраиваться горизонтальное армирование, формуются со «шпонками» на верхней плоскости для улучшения сцепления с арматурой. Для этой цели подходят стальная проволока диаметром 2–3 мм, сваренная в виде сетки с размером ячеек 25 x 25 мм и укладываемая через каждые 4–5 рядов, или дорожная сетка из стекловолокна с таким же размером ячеек и шириной 1 м. Последняя имеет явные преимущества перед стальной, поскольку не ржавеет, накладывается на стыках друг на друга, не увеличивая толщины кладки, не является мостиком холода.

При этом нельзя допускать, чтобы стыки сетки:

1) располагались по вертикали на одной линии;

2) попадали на углы дверных и оконных проемов.

В сетке разрешается выполнять отверстия шириной до 70 мм и необходимой длины для прокладки инженерных коммуникаций.

Вместо сетки подойдут стальные прутки диаметром 5–6 мм, которые размещаются в зоне продольных стенок блоков (не на пустотах). Концы прутков соединяются на стыках на 200–300 мм и загибаются, что дополнительно усиливает их соединение с бетоном. Армирование прутками практикуется, когда в стене проходят коммуникации, вентиляционные и дымовые каналы, когда конструкция стены нуждается и в вертикальном армировании. Вместо горизонтального армирования (рис. 113) можно по периметру дома выполнить пояс жесткости на уровне перекрытий.

Рис. 113. Горизонтальное армирование стены: а – сеткой; б – арматурными прутками

Если на стены воздействуют боковые нагрузки или перекрытие выполняется в виде бетонных плит, из стальных балок и тому подобного, то осуществляется вертикальное армирование стен (рис. 114). Для этого используются стальные прутки диаметром 10–15 мм (длина должна быть достаточной, чтобы размещаться в поясах жесткости), которые вставляются в каждый четвертый или пятый колодец.

Рис. 114. Вертикальное армирование стен

Раствор, который применяется при армировании, – это цементно-песчаная смесь (1: 3). Перед тем как заполнить колодец бетоном (это выполняется за раз на всю глубину колодца), его стенки увлажняются, потом смесь накладывается слоями толщиной 20–30 см и штыкуется вокруг арматуры. В течение последующих 5–7 дней надо ухаживать за бетоном и при необходимости увлажнять стенки вокруг вертикальных балок.

Относительно пояса жесткости (или сейсмопояса) следует сказать, что при возведении стен по технологии ТИСЭ он может быть устроен разными способами, например таким: перед тем как сформовать последний перед поясом ряд, на предыдущий нужно уложить арматурную сетку, на нее более плотный материал (пергамин). В результате в последнем ряду образуются несквозные полости, которые примерно на две трети объема надо заполнить керамзитом (шлаком и т. п.) и накрыть еще одним слоем пергамина. Когда на стене будет установлена опалубка, арматура заливается бетоном.

По мере того как поднимаются стены, необходимо выполнять перевязку с внутренней несущей стеной (фундамент под ними тоже должен быть соединен). Чтобы качественно состыковать стены, важно, чтобы зазор между ними был более 6 см. В вертикальные стыки между стеновыми блоками внешней стены вставляется арматурная сетка, которая выступает в зону стыка. На эту зону устанавливается опалубка и заполняется цементнопесчаной смесью (1: 3) через каждые 4 ряда, после чего на внутреннюю стену укладывается арматурная сетка. Через 2–3 дня опалубка снимается, после чего еще примерно в течение недели стыки время от времени увлажняются, чтобы на них не появились трещины.

Перевязка с ненесущей внутренней стеной может осуществляться и после того, как построены стены и закончено перекрытие. Для этого к стене шурупами и пластмассовыми дюбелями прикрепляется брус.

Соединение внешней стены с внутренней представлено на рис. 115.

Рис. 115. Перевязка внешней стены с внутренней: а – несущей; 1 – арматурная сетка внутренней стены; 2 – арматурная сетка внешней стены; 3 – опалубка; 4 – бетон; б – ненесущей; 1 – брус; 2 – крепеж; 3 – внутренняя стена
