Основой набора служили продольные связи и, прежде всего, два стрингера, установленных в ДП и соединенных между собой семью пиллерсами, размещенными по всей ее длине на расстоянии 1,5 ж один от другого. Соединение пиллерсов со стрингерами осуществлялось при помощи книц. К нижнему стрингеру винтами крепился киль из железной полосы. По обеим сторонам ДП на равном расстоянии устанавливалось с каждого борта по три дополнительных стрингера. Поперечными связями набора

служили 14 круглых шпангоутов, закрепленных поверх стрингеров со шпацией, равной 0,7 м. Таким образом, продольные и поперечные связи должны были образовать прочную решетку с квадратной ячеей (сторона ее равнялась 0,7 м), поверх которой к шпангоутам крепилась обшивка из листового железа толщиной в несколько миллиметров.

Внутреннюю поверхность корпуса лодки тщательно обшивали сыромятными кожами в два слоя, поверх которых дополнительно настилали слой из яловых кож. В районе днища корпуса поверх кожаной обшивки укладывали настил из железных или медных листов.

Плоская круглая переборка, ограничивавшая . корпус лодки с кормы и выполнявшая роль транца, представляла собой, как и весь корпус, решетку, обшитую снаружи железными листами, а изнутри — тремя слоями кож.

Для обеспечения погружения и всплытия лодки изобретатель предусмотрел систему погружения, состоящую из 28 кожаных «водных мешков» — своеобразных судовых балластных цистерн.

Суммарная емкость всех мешков составляла около 3 л*3, что соответствовало 5% запасу плавучести. Однако, по заключению Базена, постоянная плавучесть лодки была больше ее веса примерно на 5 — 6 т. Для обеспечения нулевой плавучести необходимо было либо увеличить емкость водных мешков, либо принять на лодку постоянный балласт.

Для каждого водного мешка внутри корпуса лодки Чарновский предусмотрел особую выгородку из листового железа. Выгородки располагались в два яруса вдоль бортов лодки; в каждой из них был оборудован собственный шпигат, задраивавшийся наружной крышкой с винтовой резьбой при плавании в надводном положении.

Водные мешки из двуслойной сыромятной кожи, с внутренней стороны обшитые клеенкой, а с наружной — яловой кожей, окрашенной водонепроницаемыми масляными красками, складывались наподобие «гармошки». Наружная поверхность каждой складки «гармошки» водного мешка для жесткости окантовывалась пластинками из листового Железа. Каждый водный мешок имел отверстие, герметично соединенное со шпигатом соответствующей выгородки, а с противоположной стороны мешка изобретатель расположил рукоятку-рычаг для складывания «гармошки».

Все водные мешки подразделялись на несколько групп, причем для каждой из них предусматривалась своя наружная отличительная окраска. Последовательно заполняя или осушая каждую из этих групп водных мешков, можно было управлять процессом погружения и всплытия. В процессе погружения матросы последовательно принимали

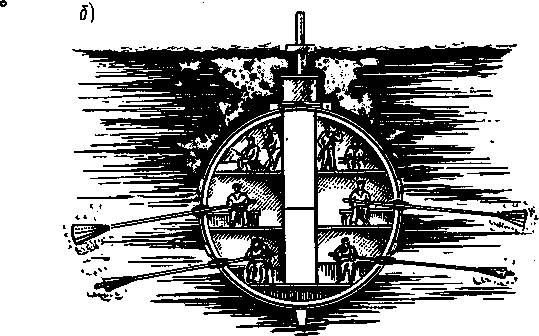

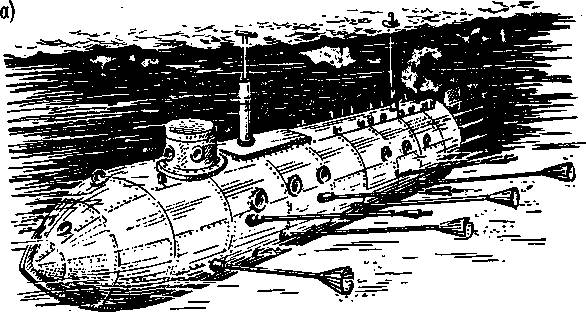

Подводная лодке Чарновского: а —в подводном положении;б — поперечное сечение.Реконструкция.

водный балласт в каждую группу водных мешков, для чего раздвигали «гармошки», действуя вручную при помощи рукояток-рычагов. Для всплытия матросы вручную выдавливали воду из мешков за борт, складывая «гармошки» и закрепляя их в этом положении специальными замками.

В надводном и подводном положении лодку Чарновского приводила в движение мускульная сила 28 матро-сов-гребцов, каждый из которых действовал веслом оригинальной конструкции. Гребцы с веслами размещались на особых сиденьях, оборудованных надводными мешками вдоль бортов лодки в два яруса — по 14 мест 168 с каждого борта. Весла — гладкие металлические штоки

проходили за борт через направляющие трубки сальников специальных забортных отверстий. На наружных концах штоков были устроены упорные части в виде зонтикообразных лопастей, которые при втягивании весла внутрь корпуса лодки складывались, а при выталкивании раскрывались и создавали упор. В результате прямолинейновозвратного движения этих весел, по замыслу изобретателя, лодка должна была двигаться вперед с достаточной скоростью.

В надводном положении лодка могла двигаться под действием силы ветра. Для этой цели Чарновский предусмотрел парус, рангоутом для которого служил выдвижной бушприт в носовой части корпуса, и такая же выдвижная мачта в средней части.

Для управления движением лодки в горизонтальной плоскости на кормовом срезе ее корпуса, снаружи переборки, на проушинах подвешивался массивный металлический вертикальный руль. Рабочая площадь его пера с каркасом из полосового железа, обшитого снаружи листовым железом, составляла более пяти квадратных метров.

Изобретатель предусмотрел два румпеля: верхний для управления рулем в надводном положении с верхней палубы лодки, и нижний, проходивший через отверстие с сальником в кормовой переборке внутри корпуса, для управления в подводном положении.
