Гибка деталей, имеющих несколько прямых углов, производится вышеописанным способом на оправках, зажимаемых в тисках.
При гибке полос под острым углом на заготовке чертилкой размечается место изгиба, затем заготовку закрепляют вместе с оправкой так, чтобы риска была обращена в сторону загиба и выступала над ребром оправки на 0,5 мм. Ударами молотка полосу изгибают до полного прилегания ее к грани оправки.
Кроме тисков и молотков, для гибки металла используют различные оправки и приспособления, чаще всего – простейшие (рис. 14).
Детали с несколькими изгибами подвергают гибке на специальных оправках, размеры и форма которых соответствуют размерам и форме детали. С помощью такой оснастки из полосовой стали и прутков получают самые замысловатые формы гнутых элементов, которые сваркой объединяют в прочное и изящное изделие.

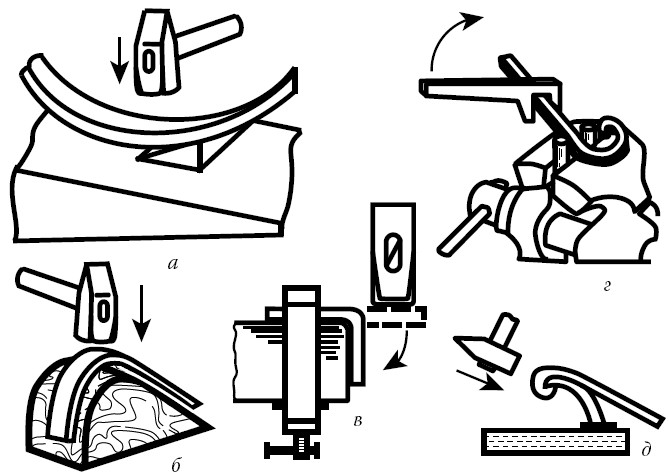

Рис. 14. Простейшие приспособления для гнутья полосовой стали:
а – выгибание дуги с помощью клиновых подкладок; б – выгибание дуги по шаблону; в – гибка под прямым углом с помощью струбцины; г – гибка завитка в тисках; д – гибка завитка по шаблону
Гибка декоративных элементов
Линейная гибка хотя и позволяет получить замечательные узоры, но возможности металла гораздо шире. В былые годы (хотя и сегодня этот элемент не забывают) очень популярным украшением решеток был торсированный стержень – четырехгранный стальной прут, скрученный спиралью (рис. 15, а). Четырехгранные стержни толщиной до 20 мм скручивают, как правило, в холодном состоянии. Очень толстые стержни в холодном состоянии скрутить невозможно, поэтому приходится применять нагрев, но это не так просто. Неравномерно нагретый стержень приводит к неравномерному скручиванию, т. е. браку. Равномерно нагреть толстые стержни можно только в печи. В кузнечном горне, тем более газовой горелкой такой нагрев практически невозможен.
Чтобы скрутить стержень толщиной до 20 мм, нужно точно отметить участок, который должен быть скручен, и зажать стержень по нижней риске в тисках. Затем нужна трубка, которая свободно надевается на этот стержень. Ее обрезают на длину участка скручивания, надевают на стержень, а сверху надевают ворот с четырехгранным отверстием. Скручивание выполняют двухплечим воротом, а если стержень большой толщины – то и четырехплечим. Ворот крутят до тех пор, пока не получат требуемую закрутку.
Очень красиво выглядят торсированные стержни, у которых перед скручиванием вдоль всех четырех граней выдавлены глубокие бороздки. И даже плоские стержни и полосы можно скручивать таким же методом – правильно закрученные, они будут выглядеть очень эффектно.
Распространенным кованым элементом украшения с незапамятных времен являются различной формы шишки. Их делают свертыванием проволоки в спираль из одной нитки либо из двух – шести ниток, связанных в пучок. Шишки первого типа используют в качестве концевых элементов выступов у решеток, а второго – в качестве украшения срединных участков стержней решеток или как рукоятки.
Шишки из одной нитки делают довольно просто. От проволоки 5–8 мм отрезают кусок нужной длины. Конец проволоки (примерно 3 см) отгибают под прямым углом, а оставшуюся ее часть нагревают. Отогнутый конец проволоки зажимают в тисках так, чтобы над губками тисков выступал участок длиной не более толщины проволоки, а длинная часть проволоки размещалась параллельно губкам. После этого проволоку туго закручивают вокруг образовавшегося таким образом центра на половину ее длины (рис. 15, б). То же самое делают с другой половиной проволоки. Когда проволока скручена в одной плоскости, ей нужно придать форму шишки. Центры спиралей вытягивают клещами. Далее спираль опускают в обрезок трубы соответствующего ее основанию диаметра и наставкой с одного удара молотка получают конус шишки (рис. 15, в). Такую же операцию производят со второй спиралью и совмещают половинки шишки основаниями в одно целое.
Чем больше проволок берется для скручивания, тем изделие больше походит на настоящую шишку. Несколько проволок с одного конца сваривают, проковывают в квадрат и фиксируют в тисках в горячем состоянии, а с другого – закручивают воротком (рис. 15, г). В зависимости от того, насколько сложную хотят получить шишку, связку скручивают на 1,5–3 оборота. Чтобы проволоки образовали перед закруткой цилиндр, их располагают вокруг осевого прутка, загнув концы длиной 2 см на 180° вовнутрь проволочного пучка, сваривают их внахлест, образуя цилиндр, и так же проковывают в квадрат.
После скручивания заготовку оставляют в тисках для остывания. Остывшую поковку раскручивают в обратном направлении. В результате связка начинает распускаться до тех пор, пока не получится требуемая форма шишки. Если шишку надо сделать шире, то в процессе раскручивания связку осаживают в продольном направлении.
