Рис. 32. Компас Адрианова

Если рычажок отпустить, стрелка начинает вращаться

и затем остановится в определенном положении, указывая

одним концом (покрытым фосфором) направление на север,

другим — на юг. На специальном кольце (лимбе) нанесены

градусные деления.

Деления на лимбе компаса Андрианова нанесены через

три градуса, и счет градусов идет по ходу часовой стрелки. С

боков приделаны "ушки" для ремешка. Крышка компаса

вращается, на ней прикреплены две стойки: одна — с

прорезью, другая — с мушкой. Этим компасом можно

пользоваться и в темноте; северный конец стрелки,

указатели для отсчетов градусов и маленькие точки на де-

лениях 0, 90, 180 и 270° покрыты светящимся фосфорным

составом.

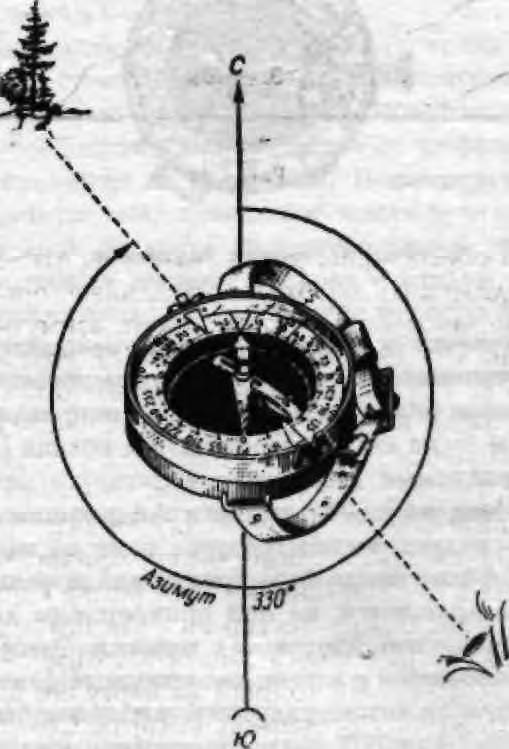

Для определения азимута направления на местный

предмет надо стать лицом к предмету, отпустить тормоз

281

Энциклопедия кладоискателя

магнитной стрелки и ориентировать компас, т. е. совместить

северный конец стрелки с нулевым делением градусного

кольца компаса. Затем, держа компас на уровне глаз и не

сбивая его ориентировки, повернуть крышку компаса так,

чтобы прямая, проходящая от глаза наблюдателя через

прорезь и мушку, была направлена на предмет. Отсчет на

кольце компаса против указателя у мушки покажет значение

магнитного азимута направления на данный предмет (рис.

33). При определении азимутов нужно следить, чтобы

компас был всегда ориентирован, т. е. нулевое деление

градусного кольца должно быть совмещено с северным

концом магнитной стрелки.

282

Советы путешественников

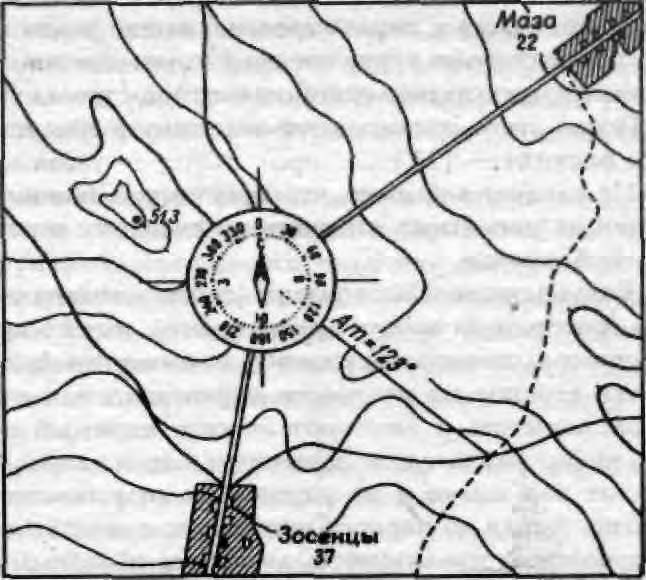

Рис. 34.

Для обеспечения продвижения по азимуту надо за-

ранее подготовить необходимые данные: определить на-

правление движения по карте, снять азимуты с карты и

расстояние от начальной до конечной точки маршрута. На

карте или схеме находят точку своего местонахождения

(рис. 34) — например, на развилке шоссе и грунтовой

дороги, и точку, в которую надо придти — перекресток по-

левой и грунтовой дорог, и соединяют их прямой тонкой

карандашной линией. Через точку стояния проводят две

взаимно перпендикулярные линии, причем одна из них

должна быть параллельна боковой рамке карты, показы-

вающей направление "север-юг". Линии должны быть

длиннее диаметра компаса. Это необходимо для того, чтобы

при накладывании компаса на карту его центр совпал с

точкой стояния, отмеченной на карте. Совместив, таким

образом, центр компаса с точкой стояния на карте, ориен-

тируют карту и компас. Для этого вращают компас вокруг

точки стояния до совмещения линии 0-180° лимба компаса

283

Энциклопедия кладоискателя

с направлением, параллельным боковой рамке карты. Затем

поворачивают карту вместе с компасом так, чтобы северный

конец открепленной магнитной стрелки совпал с 0°. После

этого отсчитывают величину в градусах (на нашем рисунке

— 123°).

Не следует забывать, что полученное значение

отличается от магнитных азимутов на величину склонения

магнитной стрелки.

Когда данные подготовлены (сняты азимуты и опре-

делены расстояния между ориентирами), можно приступить

непосредственно к движению по азимутам. Для этого из

точки стояния на местности определяют азимут первого

направления и замечают хорошо видимый ориентир по

заданному азимуту. Затем идут в этом направлении, ведя

счет пар шагов и не упуская из виду намеченный ориентир.

Дойдя до первого ориентира, с помощью компаса проверяют

правильность движения обратным визированием на бывшую

точку стояния, намечают следующий ориентир и идут

дальше. Так, от одного ориентира к другому, совершают весь

путь, пока не будет достигнут конечный пункт.

Двигаясь по азимуту в лесу, в кустарнике или на мест-
