Монтаж теплого пола
Система «теплый пол» состоит из нагревательной секции, термостата с датчиком температуры, специальных аксессуаров для облегчения и ускорения монтажа (монтажная лента, гофрированная пластиковая трубка и т. п.), теплоизоляции (рис. 10).
Монтаж системы осуществляется на выровненный и очищенный черновой пол, на который предварительно уложена теплоизоляция, а поверх нее закреплена монтажная лента.

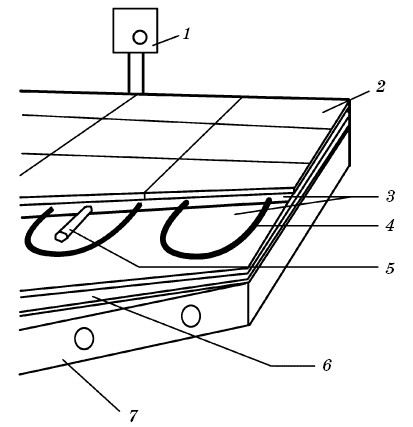

< image l:href="#"/>1 – терморегулятор; 2 – керамическая плитка;3 – цементно-песочная стяжка; 4 – нагревательный кабель; 5 – трубка с датчиком пола; 6 – теплоизоляция; 7 – перекрытие
Именно с помощью такой ленты происходит крепление нагревательной секции. Для соединения с термостатом «холодные концы» необходимо вывести на стену. Предварительно следует определить место установки термостата, а затем уложить рядом с ним между двумя нитками нагревательного кабеля гофрированную трубку для установки датчика температуры.
Совет мастера
Рекомендуется сделать предварительный эскиз укладки, на котором должны быть указаны места расположения муфты и термодатчика. При возможном повреждении системы (например, при последующем ремонте) эта схема будет очень полезной.
Нагревательную секцию необходимо проверить на целостность с помощью обычного тестера. Затем следует приступить к заливке цементно-песчаной стяжки, толщина которой не должна превышать 3 см. Для полного затвердевания стяжки по требованию СНиП необходимо не менее 28 дней. Только после этого можно включать установленную систему «теплый пол». Также непосредственно перед включением рекомендуется с помощью специального тестера проверить целостность нагревательной секции. При первом включении желательно прогреть стяжку в течение суток для того, чтобы испарилась оставшаяся влага.
При использовании специальных сухих смесей для теплых полов вместо цементно-песчаной стяжки времени на затвердевание требуется гораздо меньше. Сухие смеси предпочтительнее использовать, если толщина стяжки будет составлять более 5 см, так как при неравномерном застывании могут появиться трещины.
При монтаже системы «теплый пол» важно правильно выбрать и установить теплоизоляцию. Благодаря ее использованию можно сэкономить до 30 % расходов на эксплуатацию. Особенно необходима установка теплоизоляции в случае, если теплый пол является основной системой отопления в помещении. В таких случаях рекомендуется использовать твердые пенополистирольные плиты толщиной 5-10 см. Поверх плит обязательно следует уложить парогидроизоляцию и залить «плавающую» стяжку, при которой раствор кладется не на поверхность основания, а на слой тепло– и/или звукоизоляционного материала.
Если нет возможности уложить толстый слой теплоизоляции, то рекомендуется использовать фольгированные материалы толщиной от 3 до 10 мм. Благодаря их применению можно сэкономить до 20 % электроэнергии. При этом нужно, чтобы материалы поверх фольги были проложены лавсаном, иначе слой фольги из-за наличия щелочной среды после заливки стяжки разрушится в течение месяца.
Монтаж электрического теплого пола запрещено производить при повышенной влажности и температуре ниже 0 °C.
При монтаже системы нельзя перегибать термопленку на 90° на участке шириной 5 см, а также накладывать ее полосы друг на друга. Прежде чем подключить пленку к сети, необходимо проверить линии отреза, изоляцию контактов, а также напряжение в сети. Категорически запрещено устанавливать и ремонтировать терморегулятор, не отключив напряжение.
Армирование стяжки
Для дополнительной прочности и жесткости, а также с целью предотвращения образования трещин на теплоизоляцию необходимо укладывать металлическую сетку.
Армирование стяжки нужно при монтаже основного отопления посредством кабельной системы, а также при установке теплого пола на лоджии, где используется такая же конструкция пола, как и при основном обогреве (рис. 11).

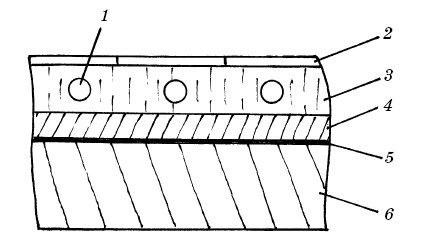

Армирование стяжки для теплого пола:1 – хомут; 2 – покрытие пола; 3 – стяжка; 4 – утеплитель; 5 – гидроизоляция; 6 – плита
Рис. 11.
Если нагревательные маты монтируются без залива стяжки, теплоизоляция не нужна, в противном случае может наблюдаться растрескивание клеевого слоя небольшой толщины.
Совет мастера
При монтаже теплого пола с кабельными системами обогрева следует обратить внимание на то, чтобы нагревательный кабель не соприкасался с гидроизолирующим материалом.
Способы крепления секции и мата Нагревательные секции крепятся с помощью специальной монтажной ленты, которая бывает двух видов (с шагом 25 мм и 17 мм) (рис. 12).
Рис. 12. Крепление секций с помощью монтажной ленты
Для того чтобы обеспечить равномерный шаг и плотное прилегание кабеля к стяжке, ее необходимо разложить отрезками по площади обогрева на расстоянии от 50 см до 1 м друг от друга. Монтажную ленту следует закрепить на полу с помощью гвоздей или жидкого клея.
