Нагревательные кабели

Главным элементом теплого пола является нагревательный кабель, необходимый для преобразования протекающего по нему электрического тока в тепло.

Во время работы теплого пола он может нагреваться до 60–70 °C, а материалы изоляции и оболочки выдерживают температуры выше 10 °C.

От надежности нагревательной системы и муфты, соединяющей холодные провода с нагревательным кабелем, зависит срок службы всей системы «теплый пол». Как правило, он составляет не менее 15–20 лет.

Наиболее распространенными являются одножильная и двухжильная экранированные конструкции резистивных нагревательных кабелей. Нагревательная система из одножильного кабеля содержит две муфты и два «холодных конца». Система с двухжильным кабелем на одном конце армируется концевой заглушкой, а на другом находится муфта и «холодный конец». Схема укладки двухжильного кабеля более простая.

Правила выбора системы «теплый пол»

Выбирая систему «теплый пол», необходимо учитывать следующие факторы:

– будет ли теплый пол использоваться только в качестве подогрева, или он полностью заменит систему отопления;

– особенности помещения;

– мощность электропроводки;

– какой вид термостата необходим;

– теплоизоляцию какого вида предпочтительнее использовать в данном помещении;

– стоимость нагревательного кабеля.

Различные системы предназначены для установки на определенную площадь. При этом нужно учитывать, что нагревательную секцию помещают на расстоянии 10–20 см от стен для того, чтобы расположить в этой зоне мебель. Поэтому площадь обогрева следует определять с вычетом неотапливаемых зон.

Рассчитывая мощность, стоит обратить внимание на особенности помещения: первый или последний этаж, большое остекление, покрытие пола толстыми плитами керамогранита и т. п. В таких случаях требуется увеличение мощности системы. Что касается деревянного пола или паркетной доски, то из-за низкой теплопроводности дерева стандартной удельной мощности теплого пола может быть недостаточно. Но ее также не следует излишне увеличивать, так как под деревянным покрытием в пространстве между лагами температура на поверхности кабеля, как правило, повышается и происходит нежелательный нагрев дерева.

Правила выбора датчика температуры

Различают два типа датчиков температуры – пола и воздуха. Выбор, как правило, делают в зависимости от того, показания какого датчика учитываются при работе всей системы.

Если теплый пол предназначен только для поддержания комфортной температуры пола, то целесообразно использовать датчик пола. Если важна температура воздуха и система заменяет основное отопление, то необходим датчик воздуха.

При монтаже терморегулятора с датчиком температуры воздуха для получения наиболее точных данных рекомендуется выбирать место установки, учитывая воздушные потоки и возможные сквозняки.

Правила выбора терморегулятора

Задача терморегулятора – обеспечивать поддержание или регулирование в помещении нужной температуры.

Согласно нормам предельно допустимая мощность бытовых терморегуляторов для теплого пола составляет 3 кВт.

Не рекомендуется устанавливать программируемый терморегулятор в ванной или туалете, так как мощность системы там, как правило, небольшая (не более 400 Вт), а отрегулировать настройку по времени включения и выключения проблематично: так как понадобится помещение может в любое время суток. Программируемые терморегуляторы подходят для использования в таких помещениях, как спальня или гостиная.

Также лучше не использовать дешевые «электромеханические» терморегуляторы, которые отличаются неточностью своего биметаллического термочувствительного элемента.

Наиболее популярны комнатные электронные термостаты с датчиком пола (рис. 9). Они отличаются простотой в использовании и надежностью.

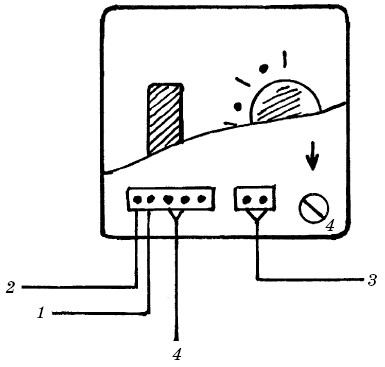

Рис. 9. Подключение терморегулятора: 1 – фаза; 2 – ноль; 3 – датчик температуры пола; 4 – кабель нагревательный

Для обогрева зонированных помещений, например кухни-столовой или гостиной-столовой, рекомендуется обратить внимание на терморегулятор с управлением по двум независимым датчикам пола. Особенно это актуально при использовании разных типов напольного покрытия с различными теплопроводящими характеристиками.

Режимом обогрева можно управлять с помощью одного контроллера. Один такой теплопорт может независимо управлять двумя зонами обогрева.

В каждой зоне можно задавать программу подогрева на неделю. Последние новинки техники оснащены возможностью управления контроллером через СМС-сообщения.
