615-мм бетонобойный снаряд весом 2170 кг имел начальную скорость 220 м/с, фугасный (1700 кг) —283 м/с. Это обеспечивало ведение навесного огня на дистанцию до 4,5 и 6,7 км соответственно. Угол возвышения ствола у обоих вариантов «Карла» составлял 70 градусов, сектор горизонтального обстрела — 4 градуса, что было вполне приемлемо для мортиры. Небольшая скорость полета снаряда позволяла наблюдать его в воздухе, причем советские солдаты принимали его за большую мину, выпущенную из реактивного миномета. 615-мм снаряд обеспечивал поражение бетонной плиты толщиной до 3,5 метров, 540-мм — 2,5-метрового слоя бетона либо 450-мм броневой плиты.

Поворотный и подъемный механизмы секторного типа, с ручным приводом. Заряжание, разумеется, было раздельным. Для транспортировки боеприпасов и заряжания мортир использовалась специальная машина на шасси среднего танка PzKpfw IV — Munitionsschlepper fur Karl-Gerat (каждой мортире придавалось два таких транспортера.

На их корпусе вместо башни монтировалась бронированная рубка для четырех 540- или 615-мм выстрелов и лебедка для подъема тяжелых снарядов к казенной части орудия. Применение автоматизированного заряжания значительно ускоряло процесс подготовки к выстрелу. Тем не менее боевая скорострельность обеих вариантов мортиры была крайне невысокой, всего 1 выстрел в 10 минут. Возимый боекомплект — 6 выстрелов. После 35 выстрелов была необходима замена расстрелянного ствола. Добавим, что в ходе обстрелов Севастополя советские артиллеристы отметили большой процент неразорвавшихся снарядов «Карла».

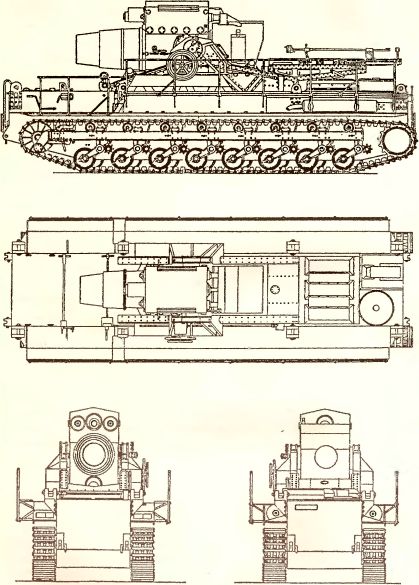

Рис. 47. Самоходная мортира «Karl» (вариант 615-мм).

Рис. 48. 540-мм вариант мортиры Geraet 041 «Karl».

Рис. 49. Железнодорожный транспортер для перевозки мортир «Karl» (черным выделен корпус мортиры).

Общая масса этой артсистемы достигала 126 тонн в 615-мм варианте и 124 — в 540-мм. Мортира размещалась на открытой площадке. Для обеспечения хотя бы минимальной мобильности было применено оригинальное решение — гусеничный движитель. Таким образом «Карл» стал самой крупнокалиберной и тяжелой самоходной артиллерийской установкой в мире. Работы над созданием гусеничного шасси начались в 1937 году. Гусеницы применялись только для ограниченного маневрирования по огневой позиции: в походном положении мортира перевозилась по железной дороге, между двумя пятиосными платформами, снабженными специальными фермами (которые соединялись с крепежными узлами на передней и задней частях корпуса «Карла»). Чтобы ходовая часть при транспортировке не задевала за рельсы, опорные катки с помощью гидросистемы «поджимали» к корпусу. На дальние расстояния мортира должна была транспортироваться на четырехосных платформах (в разобранном виде). Существовала возможность перевозки размонтированного «Карла» и по шоссе: в этом случае его части укладывали на четыре большегрузных трейлера, буксируемых автопоездами из тягачей.

12-цилиндровый дизельный V-образный двигатель «Daimler-Benz» DB507 (в оригинале устанавливался на торпедных катерах) рабочим объемом 44 500 куб. см и мощностью, пониженной с помощью дросселирования до 580 л. с., сообщал самоходной мортире скорость 12 км/ч. Двигатель и трансмиссия (четырехскоростная коробка передач) располагались в передней части корпуса машины, причем ствол артустановки «смотрел» назад. Ходовая часть включала в себя 11 сдвоенных опорных катков (по борту), снабженных индивидуальной торсионной подвеской, и 6 поддерживающих катков [7] . Ведущее колесо заднего расположения. Как было сказано выше, подвеска обеспечивала возможность вывешивания корпуса. Эта мера применялась при ведении огня — днище мортиры опиралось на бетонную подушку, так как подвеска не могла выдержать 700-тонное усилие отката ствола при выстреле. Широкие гусеницы (500 мм) и продуманное распределение масс обеспечивали низкую удельную нагрузку на грунт — всего 2,75 кг на кв. см. Силовая передача гидромеханическая. Габаритные размеры установки: длина — 11,1 метров, ширина — 3,1, высота — 4,7 метра. Клиренс при движении на гусеницах составлял 350 мм. Максимальное бронирование гусеничного шасси достигало 13–15 мм.

Экипаж «Карла» насчитывал 12–18 человек (водитель размещался в закрытой бронерубке, остальной расчет размещался открыто). Рабочие места артиллеристов, расположенные на высоте двух метров от земли, снабжались леерным ограждением. Все машины оборудовались радиостанциями. Общая штатная численность персонала, закрепленного за каждой артустановкой, включая экипаж машины для боеприпасов, железнодорожного спецсостава, передовых наблюдателей, корректировщиков и связистов составляла 109 солдат и офицеров.

Всего было построено 6 единиц этих гигантских самоходок. Вслед за «Адамом», введенным в строй в ноябре 1940-го, в течение полугода последовали «Eva», «Thor», «Odin», «Loki» и «Ziu» [8] . Первые четыре самоходки вошли в состав 833-го тяжелого артдивизиона (schwere Artillerie Abteilung), в котором сформировали две двухорудийные батареи: в 1-ю включили «Тор» и «Один», во 2-ю — «Адама» и «Еву». Впервые новая система была применена в июне 1941 года, когда «Адам» открыл огонь по фортам Брестской крепости. В стволе «Евы» при первом же выстреле заклинило снаряд. «Адам» же выпустил 16 снарядов. 1-я батарея («Тор» и «Один») приняла участие в обстреле Львова, причем «Один» сразу вышел из строя в результате поломки ходовой части, «Тор» произвел четыре выстрела.

В июне 1942 года 1-я батарея была переброшена под Севастополь, где ввязалась в ожесточенную контрбатарейную борьбу со знаменитой советской 30-й батареей капитана Г Александера (четыре 305-мм орудия береговой обороны в двух бронированных башнях). Результаты применения «Карлов» впечатляюще описаны в мемуарах участника обороны Севастополя генерала А. И. Ковтуна: «С 30-й батареи доносят, что по ним стреляют невиданными еще снарядами. При попадании одного из них треснул трехметровый бетон… Теперь понятно, о каком оружии говорили пленные — огромная мортира со снарядом громадной пробивной силы. С батареи доносят, что найдены осколки снаряда предположительно еще более крупного калибра (речь идет о пушке „Dora“, о которой будет сказано ниже)». В конце концов советская батарея была подавлена, хотя немцам пришлось потратить на это 172 бетонобойных и 25 фугасных снарядов.

После завершения осады Севастополя оба орудия отправили на ремонт, в ходе которого «Тор» впервые получил 540-мм ствол. В августе — сентябре 1941 года семейство самоходок типа «Карл» пополнилось еще двумя: «Локи» и «Циу» (оба калибра 540 мм). «Циу» в составе 638-й батареи особого назначения в августе 1944-го принял участие в обстреле восставшей Варшавы.

Судьба «Карлов» оказалась достаточно печальной: «Тор» в августе 1944 года был направлен в район Парижа, в ходе переброски по железной дороге получил тяжелые повреждения при налете авиации и затем был взорван расчетом. «Один» и «Циу» попали в руки советских войск (один экземпляр ныне находится в танковом музее в Кубинке), а «Ева» и «Локи» захвачены американцами. Последний образец — «Fenrir», также вооруженный 540-мм мортирой, остался недостроенным.
