Большинство деталей гранаты изготавливали из стального листа методом штамповки. В хвостовой части устанавливался маршевый ракетный двигатель с семью трубчатыми шашками дигликолевого пороха (общая масса топлива — 0,177 кг). Для РПГ использовались так называемые сезонные заряды. Для летних условий, в температурном диапазоне от -5 до +50 градусов, применялся нормальный заряд, в холодное время года (от -40 до +30 градусов) использовался заряд «Arkt». При использовании летнего заряда при температуре около -5 градусов наблюдалось повышенное рассеивание гранат. Применение зимнего заряда при температуре свыше +30 градусов часто приводило к разрыву канала пусковой трубы в результате поступления в него избыточного рабочего давления.

Граната была разработана неротационной. Она состояла из реактивной части, корпуса с разрывным зарядом, взрывателя с предохранительной чекой, стабилизатора и деревянной колодки с контактом. Стабилизаторы, объединенные кольцом, образовывали стенки сопла. Зажигание ракетного двигателя осуществлялось с помощью электрического тока, вырабатываемого индукционным генератором после нажатия на спуск. После полного выгорания ракетного двигателя (воспламенение заряда происходило еще в стволе РПГ), ракета разгонялась до скорости 115 м/с, что обеспечивало прицельную дальность в 145 метров. Кумулятивный заряд пробивал гомогенную броню толщиной до 150 мм (американский усовершенствованный вариант «базуки» М6А1 пробивал броню от 60 до 90 мм, английский 88-мм РПГ PIAT — 120 мм) [4] .

Боевая кумулятивная граната отличалась шифровкой на корпусе черной краской «4322». Кроме нее, на вооружении состояли учебные гранаты с индексами «4340 UB», «4320 UB» (UB — "Ubung, «учебный») и «4329 ЕХ». Кроме того, кумулятивные гранаты, предназначенные для использования в условиях Севера, несли на хвостовой части надпись «Arkt» («зимние»). Гранаты предписывалось хранить в сухом прохладном месте, не допуская их нагрева выше температуры +50 градусов.

Гранатомет имел открытый с двух сторон гладкостенный трубчатый ствол с тремя направляющими длиной 1,7 м. На ствол монтировался генератор импульсного типа и штепсельная коробка, а также ударно-спусковой механизм и прицел («Панцершрек» в передней части снабжался предохранительным щитком и прицельными приспособлениями).

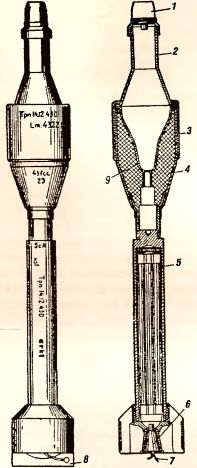

Рис. 25. Реактивная мина (граната) кумулятивного действия (общий вид и разрез): 1 — взрыватель; 2 — головная насадка; 3 — корпус; 4 — разрывной снаряд; 5 — хвостовая часть с реактивным зарядом и стабилизатором (реактивная камора); 6 — сопло; 7 — электропровод; 8 — деревянная колодка с контактом; 9 — кумулятивная воронка.

Общая масса снаряженного РПГ достигала 9,2 кг (3,32 кг из них приходились на боеприпас).

Пусковая труба на заднем конце имеет кольцо, предохраняющее канал от загрязнения и повреждений, а также облегчающее вкладывание гранаты в канал ствола. Кроме того, труба снабжена плечевым упором с наплечником, двумя рукоятками для удержания гранатомета при наводке, двумя антабками с ремнем для переноски ружья и пружинную защелку для удержания гранаты в стволе заряженного РПГ.

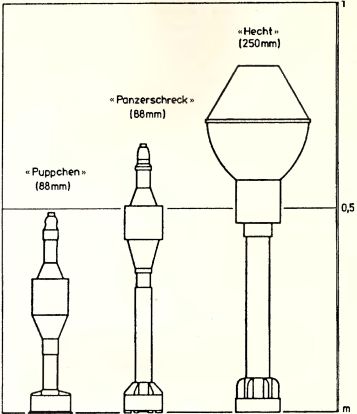

Рис. 26. Кумулятивные реактивные гранаты.

Импульсный генератор и ударно-спусковой механизм обеспечивают воспламенение реактивного заряда гранаты в момент выстрела. При этом электрический ток возникает благодаря перемещению сердечника в оплетке генератора в результате действия ударно-спускового механизма. Последний состоит из ударного стержня, боевой пружины, спуска с пружиной и рукоятки для взведения ударного стержня с предохранителем и пружиной. Прицел состоит из переднего и заднего визиров. Задний визир оснащен рамкой с вырезом, которую можно перемещать в вертикальном направлении при пристрелке РПГ.

Для осмотра и подготовки РПГ к ведению огня необходимо: протереть канал трубы; произвести наружный осмотр гранатомета и боеприпаса к нему с целью выявления возможных механических повреждений; проверить действие ударно-спускового механизма (нажать на рукоятку для взведения до выключения предохранителя — при этом рукоятка должна удерживаться неподвижно; выключить предохранитель и нажать на спуск, после чего ударный стержень переместится назад); проверить исправность защелки, удерживающей гранату в трубе.

Расчет — два человека — наводчик и заряжающий. В походе незаряженное ружье носилось на ремне. При стрельбе из гранатомета «Офенрор» (без щитка) наводчик должен был надеть маску противогаза без фильтра и перчатки; все части тела во избежание ожогов должны быть закрыты плотной одеждой.

Для заряжания РПГ второму номеру расчета необходимо: вынуть чеку из взрывателя гранаты; сорвать матерчатую ленту ободка стабилизатора, освободив деревянную колодку с вилкой; одной рукой нажать на пружинящую защелку пусковой трубы для удержания гранаты, другой — вставить в ствол боеприпас и отпустить защелку, зубец которой должен заскочить за ободок стабилизатора; вставить вилку деревянной колодки в гнездо штепсельной коробки; отползти в сторону и расположиться так, чтобы не попасть в зону действия струи реактивных газов, после чего доложить наводчику о готовности.

Для производства выстрела из РПГ «Офенрор» от наводчика требовалось: надеть шлем противогаза с отвинченным фильтром и перчатки; оттянуть назад рукоятку ударно-спускового механизма (при этом зуб защелки предохранителя должен заскочить в отверстие стойки на рукояти для удержания); выключить предохранитель (при этом рукоятка для взведения вернется в исходное положение, а ударный стержень останется на боевом взводе); прицелиться и нажать на спуск. В процессе выстрела ударный стержень освобождается, под действием боевой пружины перемещается в продольном направлении и ударяет по стержню импульсного генератора (в результате возникает ток и происходит воспламенение электрозапала гранаты).
