Существует несколько типов связи двух контуров: индуктивная (на таком принципе основано устройство трансформаторов промежуточной частоты), емкостная, комбинированная емкостно-индуктивная, а также связь через общее сопротивление (емкостное, индуктивное или емкостно-индуктивное, см. рис. 116). Полосовые фильтры используются в качестве антенных контуров или в качестве цепей связи между лампами высокой и промежуточной частоты.

Рис. 160. Два связанных колебательных контура дают в зависимости от степени связи одну из этих четырех резонансных кривых.

а — слабая связь; б — средняя связь; в — сильная связь; г — очень сильная связь.

Ширина полосы пропускания зависит от степени связи. С помощью регулируемой связи мы можем по своему усмотрению изменять ширину полосы частот, пропускаемой фильтром. Таким образом осуществляется переменная избирательность, позволяющая приспособиться к приему в самых разнообразных условиях.

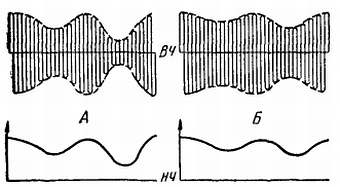

Чтобы слушать передачу удаленной станции, которая легко может быть забита мощным передатчиком, избирательность доводят до максимума, жертвуя качеством воспроизведения. В тех же случаях, когда прием близкой или мощной станции не требует высокой избирательности, связь увеличивают, чтобы добиться наивысшего качества передачи.

Искажения, возникающие в низкочастотных цепях приемника, принадлежат преимущественно к категории нелинейных искажений, причиной которых служит кривизна характеристик ламп. Эта кривизна присуща даже тому участку характеристики, который мы в первом приближении считали линейным. Пока речь шла об усилении небольших переменных напряжений, мы имели достаточно оснований считать этот участок линейным. Но в усилителях низкой частоты и особенно в оконечной лампе мы встречаемся с относительно большими переменными напряжениями и кривизна характеристики приводит здесь к заметным искажениям анодного тока.

Анализ показывает, что изменение формы анодного тока приводит к появлению звуковых гармоник, т. е. колебаний с частотой в 2–3 и больше раз выше основной частоты воспроизводимого звука. Эти гармоники меняют тембр звука и соответственно искажают передачу.

Борьба с этими искажениями осуществляется по принципу «клин клином вышибается». Чтобы устранить или по крайней мере ослабить искажения в усилителе низкой частоты, в него вводят искажения, аналогичные тем, которые он вносит сам, но противоположного знака, с тем чтобы, одни искажения компенсировали другие.

Но где взять искажения, идентичные искажениям, вносимым усилителем?

Наиболее простой и надежный способ заключается в том, чтобы снять их с выхода самого усилителя и подать на вход в противоположной полярности к напряжению, которое их вызывает в процессе усиления. Вот мы и пришли к принципу отрицательной обратной связи.

Идеальным решением было бы снимать с выхода только напряжение, соответствующее искажениям. Но его, разумеется, невозможно выделить из всего напряжения. Поэтому с выхода снимается некоторая часть и всего напряжения, которая и подается на вход усилителя в противоположной полярности с усиливаемым напряжением U (рис. 161).

Рис. 161. Принципиальная схема отрицательной обратной связи. Необходимая часть выходного напряжения снимается с потенциометра R.

Что же при этом происходит?

Имея противоположную полярность относительно входного напряжения U, напряжение и вычитается из него, в результате чего входное напряжение падает до значения U — u. Но это неважно, так как снижение может быть компенсировано соответствующим усилением в других звеньях. Важно то, что в напряжении U — u имеются искажения, которые не существовали в напряжении U и которые противоположны искажениям, возникающим в усилителе. В результате искажения на выходе значительно снижаются.

Так как входное напряжение U уменьшается до значения U — u частью выходного напряжения u, отрицательная обратная связь в известной мере снижает усиление. Ее следует применять лишь в усилителях, имеющих достаточный запас по усилению, чтобы оконечная лампа, несмотря на снижение усиления, могла отдать требуемую выходную мощность.

В связи с тем, что основные искажения возникают главным образом в оконечной лампе, обратную связь часто применяют только в цепи этой лампы. Наиболее простой способ (рис. 162) заключается в соединении анода оконечной лампы Л2 с анодом лампы предваритетьного усилителя Л1 через резистор R с большим сопротивлением (1–2 Мом). Благодаря этому часть переменного напряжения первичной обмотки выходного трансформатора поступает через конденсатор С на управляющую сетку оконечной лампы.

Следует отметить, что, как и в схеме, изображенной на рис. 161, деление выходного напряжения перед подачей его на сетку лампы производится с помощью делителя, аналогичного потенциометру. На рис. 162 потенциометр образован из сопротивления резистора R (одно плечо) и трех других параллельно включенных сопротивлений (другое плечо): внутреннего сопротивления Rл лампы Л1 и сопротивлений резисторов R1 и R2(каждое из этих сопротивлений одним концом подключено к аноду лампы Л1, а другим — к плюсу или минусу источника высокого напряжения, что по переменному току эквивалентно). Так как суммарное сопротивление параллельных сопротивлений Rл, R1 и R2 мало по сравнению с сопротивлением R, на сетку лампы Л2 подается незначительная часть выходного напряжения.
