Рис. 162. Отрицательная обратная связь в усилителе низкой частоты, осуществленная с помощью резистора R, включенного между анодами двух ламп.

При желании охватить отрицательной обратной связью обе лампы усилителя низкой частоты приемника напряжение лучше снимать со вторичной обмотки выходного трансформатора, который, как мы знаем, понижает напряжение. Это напряжение подают на резистор R1 с небольшим сопротивлением (10–20 ом), включенный в цепь катода последовательно с резистором смещения первой лампы (рис. 163).

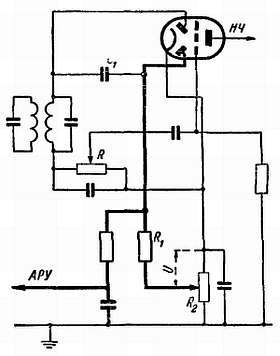

Рис. 163. Отрицательная обратная связь в усилителе низкой частоты с коррекцией тембра.

R1 — 10–20 ом; R2 — 500 ом; L1 — 25 мгн; L2 — 15 мгн.

Таким образом, в цепи отрицательной связи управляющим электродом является катод. Иногда это устройство одновременно используется для улучшения воспроизведения низших и высших звуковых частот, обычно ослабленных относительно среднего их регистра.

Чтобы лучше усилить низшие и высшие частоты, достаточно снизить напряжение отрицательной обратной связи на этих частотах. Таким образом, ослабление усиления, вносимое отрицательной обратной связью, будет менее выражено для низших и высших частот, которые в результате будут усилены больше, чем средние частоты. Такая коррекция тембра осуществляется с помощью двух небольших катушек индуктивности: L1 и L2. Первая из них включена параллельно цепи обратной связи.

Ее индуктивное сопротивление, а следовательно, и напряжение отрицательной обратной связи на резисторе R1 тем меньше, чем ниже частота. Таким образом, катушка L1 корректирует низшие звуковые частоты. Сопротивление последовательно включенной катушки L2 увеличивается с частотой. В результате напряжение высоких частот на резисторе R1 падает а отрицательная обратная связь меньше влияет на их усиление.

Такой метод коррекции тембра представляется соблазнительным благодаря относительной простоте, но его можно рекомендовать лишь с большими оговорками. Снижая величину отрицательной обратной связи на некоторых частотах, не следует забывать, что основная цепь отрицательной обратной связи заключается в уменьшении искажений. Поэтому частоты, менее ослабленные отрицательной обратной связью, будут больше искажены. И если это не имеет большого значения для высших частот (гармоники которых имеют достаточно высокую частоту, чтобы не вносить заметных на слух искажений), то для низших частот это может оказаться весьма неприятным.

И так как существуют другие методы коррекции тембра, не связанные с цепью отрицательной обратной связи, лучше пользоваться ими, чем рисковать вводить неприятные искажения в процессе устранения других…иногда менее значительных.

В этой, последней, беседе Любознайкин и Незнайкин дружными усилиями составили схему приемника, хорошо продуманного во всех деталях. Однако они обошли молчанием проблему антенного устройства

Такое упущение вполне простительно. Современный приемник, подобный тому, который наши друзья собираются строить, обладает столь высокой чувствительностью, что позволяет обойтись самой скромной антенной. Нескольких метров провода, натянутого на потолке и хорошо изолированного от гвоздей, достаточно, чтобы слушать с хорошей громкостью много дальних станций. Для заземления же обычно используются трубы водопровода.

Впрочем, приемники обычно можно вообще не заземлять, так как достаточно собственной емкости, образующейся между металлическим шасси и «землей».

Однако комнатная антенна принимает не только электромагнитные волны станций, но и индустриальные помехи. Как мы уже говорили, эти помехи порождаются различными промышленными, медицинскими и бытовыми электрическими установками и приборами. Это высокочастотные колебания, распространяющиеся в виде электромагнитных волн, занимающих очень широкую полосу частот, и поэтому мешающие нормальному приему почти на всех частотах.

Помехи имеют относительно малую мощность и распространяются только в пределах нескольких зданий, где их распространение облегчается благодаря наличию электропроводки, металлических труб и аналогичной арматуры. Интенсивность помех резко снижается над крышами и уже на высоте в несколько метров над крышей они часто имеют ничтожную величину. Поэтому для улучшения приема антенну лучше устанавливать снаружи над крышами домов. Форма антенны не имеет существенного значения: выполнена ли она в виде горизонтального провода, вертикального стержня или корзинки.
