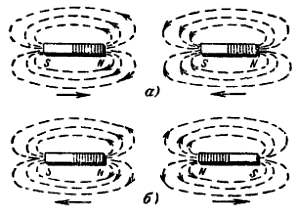

Н. — Ну, конечно, они будут притягиваться одним из его полюсов и отталкиваться другим.

Л. — Какое невежество!!! Как ты мог сказать такую несусветную чепуху?.. Вот опасность непродуманных аналогий! Однако ты должен был бы задуматься после того, как я объяснил, что электрическое и магнитное поля во всех точках перпендикулярны друг другу.

Н. — Не станешь же ты утверждать, что электрон будет отклоняться в направлении, перпендикулярном магнитным линиям?

Л. — Я просто хочу, чтобы ты потрудился логически рассуждать. Чтобы представить все нагляднее, я рисую трубку не совсем обычным образом: я делаю разрез ее колбы на уровне магнита (рис. 20). Глаз помещен со стороны люминесцирующего экрана, так что взгляд направлен вдоль оси трубки на катод. Маленькая черная точка в центре трубки — это электрон, который, направляясь из глубины, устремляется к нам.

Рис. 20. Принцип магнитного отклонения.

1 — электронно-лучевая трубка; 2 — магнит.

Н. — Теперь, когда декорации размещены, а главный персонаж на месте, действие может, начинаться.

Л. — Мы присутствуем, таким образом, при конфликте двух сил, представленных, с одной стороны, полем магнита (параллельные силовые линии), а с другой — полем движущегося электрона. Оно состоит из замкнутых круговых линий. Каково же будет взаимодействие этих полей?

Н. — Справа и слева окружность пересекают под более или менее прямым углом параллельные линии поля, созданного магнитом. Следовательно, там взаимодействие отсутствует. Но внизу и наверху будет явное проявление симпатий и антипатий. Вверху направление линий обоих полей противоположно; следовательно, они будут притягиваться. Внизу, наоборот, линии идут в том же направлении. Значит, они будут отталкиваться.

Л. — И какой же результат этих сентиментальных конфликтов?

Н. — Притягиваемый сверху и отталкиваемый снизу электрон, следовательно, будет отклоняться кверху.

Л. — Совершенно верно. А если бы мы поменяли местами полюсы магнита…

Н. — Электрон тогда отклонился бы книзу… Конечно, я признаю, это несколько озадачивает, что горизонтальное поле вызывает вертикальное отклонение электронного потока.

Л. — Ты легко догадаешься, Незнайкин, что для получения непрерывного движения пятна нужно соответственно наменять как значение, так и направление магнитного поля. И мы этого добьемся без того, чтобы жонглировать постоянными магнитами, хотя бы и в виде подковы, приносящей счастье.

Н. — Я полагаю, что применяют электромагниты, т. е. катушки, через которые проходит ток соответствующей формы и направления, чтобы создать желаемое магнитное поле.

Л. — Это именно так. И, так же как при электростатическом отклонении используют две пары пластин, чтобы получить необходимое перемещение электронного пучка под действием магнитных полей, предусматривают…

Н. — …две пары электромагнитов: первую пару, ось которой расположена вертикально и которая благодаря этому будет отклонять электроны в горизонтальном направлении (развертка строк), и вторую пару с осью, расположенной горизонтально, чтобы отклонять электроны в вертикальном направлении (переход от одной строки к другой и от одного кадра к следующему).

Л. — Именно так, Незнайкин. Четыре катушки помещены обычно в той части колбы, где цилиндр соединяется с конусом (рис. 21).

Рис. 21. Расположение горизонтально и вертикально отклоняющих электромагнитов.

1 — горизонтальное отклонение; 2 — вертикальное отклонение.

Н. — Они с магнитным сердечником?
