Л. — Используются катушки как без сердечника, так и с сердечником из мягкой листовой стали. В первом случае они наматываются на оправку прямоугольной формы, а затем изгибаются, чтобы как можно плотнее прилегать к стеклу колбы (рис. 22).

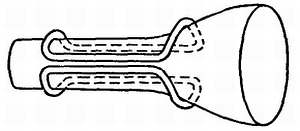

Рис. 22. Горизонтально отклоняющие катушки без сердечника.

Н. — А зачем это нужно?

Л. — Для лучшей концентрации магнитного потока на пути электронов. При катушках же с магнитным сердечником это удается благодаря тому, что пластинам сердечника придают такую форму, чтобы полюсы как можно ближе прилегали к стеклу колбы (рис. 23).

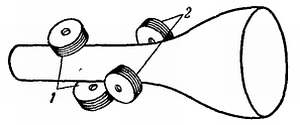

Рис. 23. Отклоняющие катушки с магнитным сердечником.

Н. — Может быть, это глупо, но я задаю себе вопрос: раз уже движущиеся электроны имеют магнитное поле, не смогли бы ли мы фокусировать их не при помощи того, что ты называешь «электронной линзой», а также магнитным полем?

Л. — Нет, это не глупо. Это как раз то, что часто делали, особенно в трубках старых типов. Так же как магнитное отклонение позволяет упрощать внутреннее устройство трубки, избавляя нас от двух пар отклоняющих пластин, при магнитной фокусировке достаточно одного анода и система электродов вновь обретает первоначальную простоту триода.

Н. — Стоит только пойти по этому пути устранения электродов, ставших излишними, и пустотная трубка вполне оправдает свое название… Но вернемся к моей идее. Как можно осуществить магнитную линзу?

Л. — Нужно создать поле, линии которого шли бы по оси трубки. Для этой цели нужно расположить катушку электромагнита вокруг горла трубки (рис. 24).

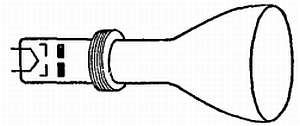

Рис. 24. Катушка для магнитной фокусировки.

Н. — И я полагаю, что фокусировку регулируют, изменяя величину тока в обмотке.

Л. — Именно так. Впрочем, так как поле должно быть постоянным, можно заменить электромагнит постоянным магнитом в форме цилиндра, окружающего горловину трубки в том месте, где электроны выходят из анода, и полюсы которого направлены вдоль оси трубки.

Н. — Я инстинктивно понимаю, что в однородном магнитном поле, направленном вдоль оси трубки, электроны вынуждены концентрироваться в пучок на самой оси. Потому что каждый электрон, который отклоняется от этой оси, должен быть, я думаю, сейчас же возвращен на прямой путь электронной добродетели.

Л. — Твой инстинкт тебя не обманывает. Однако в действительности происходящие явления гораздо сложнее. Представь себе, что электрон, находящийся в однородном магнитном поле, отклоняется от оси, направляясь книзу (рис. 25).

Рис. 25. Движение электрона в магнитном фокусирующем поле.

Лучше всего, если ты вырежешь из бумаги маленький диск, центром которого будет электрон, а край будет изображать соответствующее ему магнитное поле. Если электрон будет двигаться наклонно книзу, то и диск наклонится. Его верхний и нижний края всегда перпендикулярны линиям поля, но его правый и левый края не образуют больше прямого угла с этими линиями. Следовательно, с одной стороны возникнет притяжение, а с другой — отталкивание. В результате…

Н. — …электрон будет перемещен вбок. Это великолепно! В магнитном ноле все происходит совершенно неожиданным образом. Ну, а если электрон уходит теперь влево…

Л. — …те же рассуждения покажут, что он будет перемещаться вверх.

Н. — И, следовательно, поле будет перемещать его вправо, и т. д. Таким образом, он опишет в конце концов окружность вокруг оси. Какое странное движение! И оно никогда не кончается?

Л. — Конечно! Так как радиус окружности непрерывно уменьшается вплоть до момента, когда электрон попадет на ось и послушно будет двигаться вдоль нее. Это значит, что траектория, приводящая электрон па ось, имеет форму спирали или штопора.

И. — Магнитная фокусировка напоминает мне пляску скальпов.

Л. — Почему же?

Н. — Потому что индейцы, привязав свои жертвы к столбу, описывают вокруг них все уменьшающиеся круги вплоть до момента, когда…
