Н. — А каким образом синхронизируют блокинг-генератор?

Л. — Подавая положительные синхроимпульсы на сетку, что вызывает появление импульса блокинг-генератора той же полярности. Раз уж мы заговорили о синхронизации, должен тебе сказать, что существует много способов подачи импульсов на сетку лампы блокинг-генератора (рис. 47); можно их подводить с помощью третьей обмотки, индуктивно связанной с сеточной обмоткой, или же через конденсатор непосредственно на сетку лампы, но только не в точке соединения L1 и R3, или же, наконец, через конденсатор С4, соединенный с верхней точкой резистора R4, включенного в сеточную цепь со стороны катода.

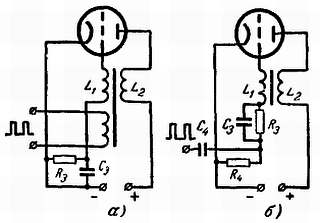

Рис. 47. Два способа подачи импульсов синхронизации.

а — трансформаторная связь; б — емкостная связь с сеточной цепью.

Н. — Если принять этот последний способ, то сочетание блокинг-генератора с разрядной цепью будет выглядеть, я думаю, в виде нарисованной мною схемы (рис. 48).

Рис. 48. Двухламповый генератор развертки с блокинг-генератором.

Л. — Твоя схема вполне правильна.

Н. — Ее, однако, нельзя считать очень простой.

Л. — Да, она и не самая простая. На практике можно заменить две лампы одной. Или же по крайней мере использовать только один баллон, содержащий два триода. Такие лампы изготовляются в целях экономии места и себестоимости.

Н. — Но ведь это не упрощает схему.

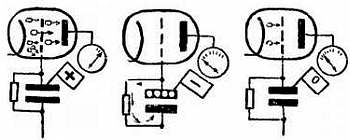

Л. — Раз ты на этом настаиваешь, можно поступить еще проще, заменив две лампы одним пентодом (рис. 49). В блокинг-генераторе используется экранирующая сетка лампы в качестве анода. Пространство катод — анод будет по-прежнему служить для разряда конденсатора С, вызываемого короткими положительными импульсами, периодически возникающими на сетке.

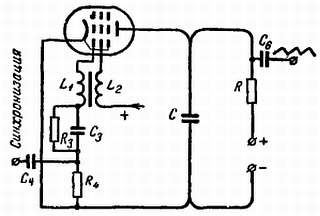

Рис. 49. Одноламповый генератор развертки с блокинг-генератором ни пентоде.

Н. — Если уж на то пошло, нельзя ли заменить пентод простым триодом, соединив экранирующую сетку с анодом и включив зарядную цепь последовательно с анодной обмоткой L2?

Л. — Так часто и поступают (рис. 50). Но остановимся на этом, так как если ты будешь продолжать в том же духе, то дойдешь до формирования безупречной пилы при помощи простой лампы от карманного фонаря…

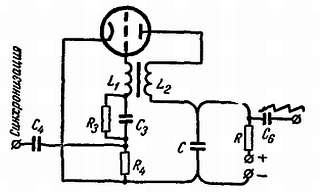

Рис. 50. Одноламповый генератор развертки с блокинг-генератором на триоде.

Н. — Существуют ли другие типы импульсных генераторов, кроме того, который ты описал? Ведь имеется столько различных схем генераторов синусоидальных колебаний.

Л. — Конечно, эти схемы можно было бы использовать, но они вызвали бы ненужные усложнения. Можно полностью обойтись без блокинг-трансформатора, осуществляя обратную связь с помощью второй лампы, которая изменяет полярность напряжения и дает возможность подать его на вход первой лампы в правильной полярности и том самым поддержать колебания.

Н. — Мне это что-то не совсем ясно.

Л. — Тогда рассмотрим вопрос с другой стороны. Представь себе усилитель на двух лампах со связью через сопротивление и емкость (рис. 51). Подай его выходное напряжение на его собственный вход. Что ты получишь?

Рис. 51. Двухламповый усилитель с обратной связью между выходом и входом является мультивибратором. Маленькие синусоиды обозначают фазы напряжений.

Н. — Две змеи, кусающие себя за хвосты.

Л. — Меня интересуют не зоологические аналогии, а физический анализ явлений, которые произойдут при подаче напряжения на такое устройство.
