Н. — Все это мне кажется не очень страшным. Когда хорошо знаком с радио, телевидение не готовит особых сюрпризов.

Л. — Это мы еще увидим, рассматривая схемы электромагнитного отклонения. В этом случае усилительная лампа должна отдавать некоторое количество энергии. Созданное магнитное поле зависит как от количества витков, так и от величины тока, который через них проходит.

Н. — Знаю, Любознайкин. И я был очень доволен, когда узнал, что на практике интенсивность магнитного потока выражается произведением величины тока на число витков. Я уж лучше буду говорить об ампер-витках (ав), чем об единицах измерения, которые называются гаусс, эрстед и которые мне ничего не говорят.

Л. — Ты поэтому знаешь, что катушка из 1 000 витков, через которую проходит ток 0,12 а…

Н. — …создает поле 0,12·1 000 = 120 ав.

Л. — Такое же поле можно, впрочем, получить при катушке из 200 витков…

Н. — …и при токе 0,6 а. Но соответствуют ли эти цифры чему-нибудь в области телевидения?

Л. — Да, это порядок величины поля, необходимого для получения развертки в трубке с углом отклонения луча порядка 70°.

Н. — Если я правильно понимаю, необходимо изменение магнитного поля от 0 до 120 ав, для того чтобы пятно переместилось вдоль всего диаметра экрана.

Л. — Чтобы заставить пятно пройти желаемый путь, ток, протекающий через катушку из 1000 витков, должен равномерно увеличиваться до 0,12 а, затем очень быстро упасть до нуля и т. д.

Н. — Это не должно быть очень трудным. Нужно только взять достаточно мощную лампу. Тогда включают отклоняющие катушки в ее анодную цепь…

Л. — …и постоянная составляющая анодного тока создаст такое постоянное поле, что пятно отклонится за пределы экрана…

Н. — Это пустяки. Можно, например, обеспечить связь между лампой и двумя отклоняющими катушками Б при помощи катушки индуктивности А и конденсатора С, который не пропустит постоянной составляющей через катушки (рис. 58).

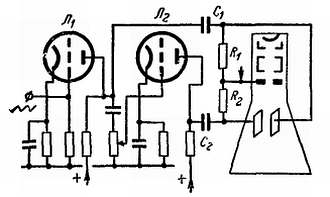

Рис. 58. Схема усилителя с индуктивной нагрузкой для питания катушек магнитного отклонения L. Используется преимущественно для вертикального отклонения.

Л. — Прекрасно, Незнайкин. А что ты будешь делать с током самоиндукции в катушке?

Н. — Я что-то не очень ясно представляю себе, что ему тут делать.

Л. — Катушки, состоящие в среднем из 1 000 витков, обладают индуктивностью, которую можно исчислять приблизительно в 0,15 гн. Быстрые изменения тока вызовут в них токи самоиндукции.

Н. — Да, правда, я припоминаю нашу старую формулу: «индуктивность вызывает противодействие». Когда ток в обмотке изменяется, взаимоиндукция порождает наведенный ток, который противодействует изменениям индуктирующего тока. Когда последний увеличивается, наведенный ток идет в противоположном направлении. Но когда индуктирующий ток уменьшается, наведенный ток делает все от него зависящее, чтобы его поддержать, и для этого идет в том же направлении.

Л. — Твоя превосходная память чрезвычайно облегчает мне задачу. Добавлю, что индуктированный ток возбуждает напряжение на зажимах обмотки. Ты легко догадаешься, от чего зависит величина этого напряжения.

Н. — Я полагаю, что она пропорциональна индуктивности L обмотки.

Л. — И ты не ошибаешься. Но она зависит также от другого: от скорости изменения тока или, что, собственно говоря, одно и то же, от времени dt, в течение которого ток изменился на величину dI.
