Незнайкин. — Мне кажется, что теперь я знаю все.

Любознайкин. — Все? Что означает это полное скромности утверждение?

Н. — Я хочу сказать, что теперь я знаю все каскады телевизора от усилителя высокой частоты до последнего каскада видеоусилителя, соединенного с кинескопом. И, кроме того, я ничего не забыл о развертывающих устройствах. У меня приятное чувство, что я знаю, наконец, всю совокупность этой сложной техники, которая…

Л. — Не обольщайся, бедный мой Незнайкин. Тебе предстоит еще многое изучить. Ну, хотя бы методы синхронизации тех самых развертывающих устройств, о которых ты так кстати заговорил.

Н. — Я теперь припоминаю, что импульсы в конце строк и кадров служат для синхронизации развертывающих устройств приемника с развертками передатчика. Но разве недостаточно для этого подать на развертывающие устройства полный видеосигнал?

Л. — Это имело бы самые неприятные последствия. Смесь сигналов изображения с синхронизирующими импульсами запускала бы каждое из развертывающих устройств в самые неподходящие моменты. В этой области техники, где время исчисляется долями микросекунды, все должно быть четким и ясным. Каждая развертка должна получать только строго для нее предназначенные импульсы, причем любой другой сигнал должен быть исключен. Начало каждого разряда может определяться часто даже малейшими флуктуациями напряжения на сетке разрядной лампы.

Н. — Я вижу, куда ты клонишь: к необходимости отделить сигналы синхронизации от собственно видеосигнала. Впрочем, когда мы пробовали начертить общую схему телевизора, ты там как раз и предусмотрел для этого каскад амплитудного селектора.

Л. — Надеюсь, что ты без труда угадаешь принцип, позволяющий производить разделение.

Н. — Мне кажется, что речь идет о чем-то вроде электронного переключателя, который в нужные моменты подает сигналы на соответствующие развертки. Например, в конце каждой строки напряжение прикладывается к развертке «строки» и…

Л. — Нет, Незнайкин, твой переключатель было бы очень трудно создать, так как для правильного функционирования его самого нужно было бы синхронизировать. Ты попадаешь в порочный круг со своим проектом… Не видишь ли ты другого средства разделения сигналов изображения и синхронизирующих импульсов, основанного, например, на коренном различии между этими двумя типами сигналов?

Н. — Это различие, очевидно, заключено в разности амплитуд…

Л. — Это, конечно, основное. Теперь ты на верном пути. Продолжай.

Н. — В негативном видеосигнале импульсы синхронизации занимают промежуток между 75 и 100 % полного размаха видеосигнала. Все, что ниже этого, т. е. между 75 и 0 %, соответствует всей гамме яркостей от черного до белого. В позитивном же видеосигнале синхроимпульсы занимают область от 0 до 25 % полного размаха. Значит, нужно только отсечь напряжения, превышающие 75 % или расположенные ниже 25 %, в зависимости от полярности видеосигнала, чтобы остались одни синхроимпульсы.

Л. — Вполне правильные рассуждения, Незнайкин. Нужно чем-то вроде ножа отсечь в полном сигнале все, что выше 75 % или ниже 25 % и что отведено для синхроимпульсов. Такую ампутацию части напряжения называют амплитудным ограничением.

Н. — И каким же образом это осуществляют?

Л. — Сигналы подают на лампу, которая милостиво усиливает до какого-то уровня, но отказывается переходить эту границу.

Н. — Как мой дядюшка, терпеливо переносивший, когда я был мальчишкой, мою игру на трубе, но выходивший из себя, как только я пробовал применять свои таланты к упражнениям на барабане… Но какой тип ламп также имеет границы терпения?

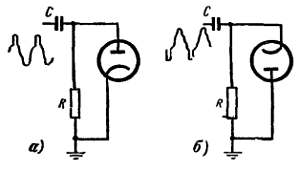

Л. — Обычно используются пентоды. Но избыток сеток необязателен, и в более дешевых устройствах простой диод худо ли бедно ли выполняет эту задачу.

Н. — А где располагают амплитудный селектор?
