Л. — Теоретически можно на него подавать напряжение сигнала до детектирования, потому что, ограничивая, он одновременно и детектировал бы. Но работал бы такой амплитудный селектор недостаточно надежно. Выгоднее подавать на него сигналы с возможно большей амплитудой. Поэтому селектор включают в конце цепи усиления, например на выходе последнего каскада видеоусиления, или в редких случаях, когда схема без видеоусилителя, на выходе детектора.

Н. — Значит ли это, что подаваемый на селектор видеосигнал может быть как позитивным, так и негативным, в зависимости от того, включен ли выход последнего каскада на модулятор или катод кинескопа?

Л. — Нам придется рассмотреть оба случая.

Н. — Допустим, если ты согласен, что видеосигнал позитивный, т. е. что синхронизирующие импульсы «опираются» на нулевой потенциал и что остальной сигнал поднимается в область положительных напряжений. Как в этом случае отделить синхроимпульсы при помощи диода?

Л. — Существует много схем, используемых для этой цели. Наиболее простые содержат диод со смещением, включенный параллельно видеосигналу. В случае позитивного видеосигнала (рис. 102) катоду диода задается положительный по отношению к аноду потенциал. Пока к аноду не прикладывают напряжений, превышающих это напряжение смещения, ток через диод не проходит. Но как только потенциал анода становится положительным по отношению к катоду, возникает ток. Диод создает настоящее короткое замыкание, вследствие чего на выходе устройства не может появиться напряжение выше того, которое вызывает ток через диод.

Рис. 102. Амплитудный селектор с параллельным диодом для позитивного сигнала.

Н. — Мне кажется, я понял, что напряжение смещения выбирается таким образом, чтобы оно было несколько ниже амплитуды синхронизирующих импульсов. На импульсы диод, таким образом, не оказывает никакого действия, и они без ущерба передаются на выходные зажимы. Но как только напряжение превышает напряжение смещения, что соответствует собственно сигналам изображения, гильотина начинает работать и все проходит через диод, не доходя до выхода.

А для чего служит резистор R?

Л. — Для предохранения нагрузочного резистора предшествующего каскада от действия короткого замыкания диода.

Н. — Я об этом не подумал… Мог бы ты мне начертить схему, которая используется для негативных видеосигналов? Мне кажется, что нужно изменить направление диода.

Л. — Конечно. И тут опять (рис. 103), как видишь, потенциал анода отрицателен по отношению к катоду. Во время подачи синхроимпульсов потенциал катода положителен относительно анода, диод не пропускает тока и не оказывает никакого влияния на напряжение синхроимпульсов, точно передаваемых на выход. Сигналы же изображения сообщают катоду отрицательный относительно анода потенциал. Тогда возникает ток и на выходе, замкнутом накоротко диодом, отсутствуют сигналы изображения. Вот в несколько схематичном виде работа параллельного диодного ограничителя.

Рис. 103. Амплитудный селектор с параллельным диодом для негативного сигнала.

Н. — Это заставляет меня предположить, что существует последовательная схема. Как она устроена?

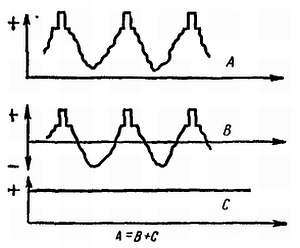

Л. — Схема чрезвычайно проста (рис. 104). Используется диод, анод которого слегка положителен благодаря делителю напряжения, состоящему из двух резисторов R3 и R4, включенных между отрицательным и положительным полюсами высокого напряжения. Конденсатор С достаточной емкости служит для пропускания переменных составляющих тока.

Рис. 104. Амплитудный селектор с последовательным диодом для позитивного сигнала.

Н. — Но ведь через диод будет протекать постоянный ток, раз его анод положителен по отношению к катоду.

Л. — Так будет по крайней мере в отсутствие сигнала, подаваемого на выход схемы. И не думай, что ток этот будет очень большим. Он создает на резисторе нагрузки R2 такое падение напряжения, что между анодом и катодом остается сравнительно небольшая разность потенциалов U. Соответственно выбирая R3 и R4, устанавливают U несколько меньшим, чем напряжение синхронизирующих импульсов.

Н. — А для чего здесь резистор R1?

Л. — Это резистор связи предшествующего каскада, я его ввел в схему, так как нужно, чтобы цепь тока диода была полностью замкнута.

Н. — Мне кажется, я без труда угадываю, что происходит в схеме. Пока напряжение видеосигнала, подаваемого на катод, ниже разности потенциалов U, т. е. во время действия синхронизирующих импульсов, потенциал анода остается положительным по отношению к катоду и ток проходит через диод. Но вне этих коротких моментов положительное напряжение, приложенное к катоду, выше, чем U, вследствие чего потенциал анода отрицателен по отношению к катоду. В этих интервалах диод блокирован, т. е. не пропускает тока.

Л. — Твое рассуждение правильно. Ты видишь, что в этой схеме ток проходит только во время синхронизирующих импульсов. Каждый из этих импульсов тока вызывает на резисторе R2 падение напряжения, создающее отрицательный импульс напряжения, снимаемого с анода.

Н. — Хорошо ли это? Я припоминаю, что некоторые развертывающие устройства обязательно требуют положительных синхронизирующих импульсов, тогда как другие менее разборчивы.
