Н. — Это то же кадрирование, что и в кино, где стараются, чтобы изображение не перерезалось посредине, что вызывает свистки зрителей… Но скажи, Любознайкин, разве нельзя использовать такую же схему смещения на модуляторе для кинескопов с электромагнитными фокусировкой и отклонением?

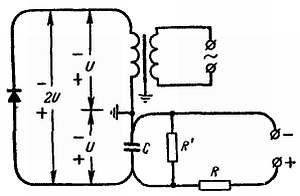

Л. — Конечно, можно. Каков бы ни был способ получения высокого напряжения, всегда можно установить делитель напряжения (рис. 123), позволяющий подавать на модулятор кинескопа отрицательное по отношению к катоду регулирующею напряжение и регулировать с его помощью яркость изображения.

Рис. 123. Схема делителя напряжения, обеспечивающая на катоде регулируемое положительное напряжение.

Н. — Ты мне дал совершенно ясно понять, что, кроме классической схемы получения высокого напряжения, которая тебе, по-видимому, абсолютно не нравится, существуют и другие. Так ли это?

Л. — Конечно. Основным недостатком классической схемы является слишком низкая частота выпрямленного тока, вследствие чего необходимо прибегать к конденсаторам фильтра со сравнительно большой емкостью. Заряд, накопленный на одной четверти микрофарады десятком киловольт, может оказаться смертельным, как я уже говорил. Но если выпрямить ток с частотой, например, 10 000 гц, то достаточно будет емкости, уменьшенной в 200 раз. А заряд такого конденсатора, кроме неприятных ощущений, не будет представлять никакой опасности, особенно при ограниченном зарядном токе.

Н. — Это выглядит более привлекательным. Но не думаю, что по твоему простому телефонному звонку инженеры электростанции ускорят вращение генераторов, чтобы снабдить тебя частотой 10 000 гц.

Л. — Я не создаю себе никаких иллюзий на этот счет. Потому-то я сам себя и обеспечу переменным током.

Н. — Вот как! Придется поместить небольшую машину переменного тока внутри телевизора!..

Л. — Да. но успокойся, она будет чисто электронной. Попросту применяют генераторную лампу, колебания которой на желаемой частоте используют для питания телевизора. Неважно, каким будет генератор — с настроенной сеткой или анодом, с электронной связью или еще какой-нибудь, может быть использован любой. Лишь бы возник ток, его используют так же, как в классической схеме выпрямления.

Н. — То есть?

Л. — Напряжение повышают при помощи вторичной обмотки с большим количеством витков, а выпрямляют его одноанодным кенотроном (рис. 124).

Рис. 124. Схема высоковольтного выпрямителя с использованием местного генератора и однополупериодного выпрямителя с фильтром.

Н. — Я вижу, что ты нагреваешь нить кенотрона также током генератора от небольшой предусмотренной для этой цели обмотки.

Л. — Ну и что же? Это изящнее, чем применение специальной вторичной обмотки на трансформаторе электропитания.

Н. — На какую частоту нужно настраивать генератор?

Л. — Можно использовать частоты, начиная с 500 вплоть до 250 000 гц. В первом случае трансформатор должен быть с сердечником, тогда как в высокочастотном генераторе можно не применять сердечника, что упрощает проблему изоляции.

Н. — С этим и здесь нужно считаться?

Л. — И как еще! Впрочем, чтобы избежать слишком большой разности потенциалов между соседними слоями обмотки, часто предпочитают наматывать катушку в виде плоской галеты с большим количеством слоев, но с небольшим числом витков в каждом из них.

Н. — Должен признаться, что идея вырабатывать на месте необходимый ток мне кажется весьма остроумной.

Л. — Конечно, хотя энергетический к. п. д. электронного генератора и не очень высок. Но в конечном счете можно обойтись и без него. Зачем, в самом деле, изготавливать этот маленький генератор переменного тока, если он уже существует в недрах телевизора.

Н. — Сегодня ты, видно, поклялся вещать языком сивиллы, чтобы подвергнуть мое любопытство самым жестоким испытаниям. Уж не намекаешь ли ты на гетеродин преобразователя частоты?

Л. — Нет, мой милый, хотя принципиально и им можно было бы воспользоваться в качестве источника переменного тока, если сделать его достаточно мощным. Но я думал о другом. Вспомни о перенапряжениях, которые возникают во время обратного хода на первичной обмотке строчного выходного трансформатора, связывающего отклоняющие катушки строк с генератором строчной развертки.
