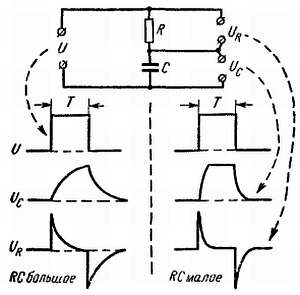

Посмотри-ка, как она реагирует на эти импульсы.

Н. — Так как их продолжительность больше, у конденсатора будет время зарядиться в какой-то мере. Но в конце первого импульса и во время, отделяющего его от следующего импульса, он немного разрядится. Затем, во время второго импульса его напряженно еще повысится. Последует короткий разряд, затем новый заряд и т. д. Все это похоже на тот танец, где делают три шага вперед, затем шаг назад, потом опять три шага вперед и т. д.

Л. — С той только разницей, что по мере увеличения напряжения шаги становятся короче.

Н. — Конечно, раз устройство подчиняется этому неизбежному экспоненциальному закону… Но всему приходит конец. И когда серия кадровых импульсов закончит сбое шествие, конденсатор разрядится по наилучшей экспоненциальной кривой.

Л. — Не такой уж хорошей из-за маленьких бугорков от последующих строчных импульсов.

Н. — В общем благодаря интегрирующей цепи совокупность кадровых импульсов дает длинный и высокий зуб пилы, причем строчные импульсы практически исчезают. А что делают с проинтегрированным напряжением?

Л. — Его подают на кадровую развертку, которая в благоприятном случае оказывается правильно синхронизированной. Для повышения качества синхронизации можно использовать диод со смещением, чтобы пропустить только верхушки импульсов и устранить таким образом остатки строчных синхроимпульсов. Но этого практически не требуется. Чаще всего цепь разделения встречается в простейшей форме (рис. 114), где напряжение с нагрузочного резистора R амплитудного селектора подается, с одной стороны, на дифференцирующую цепочку R1C1, соединенную с каскадом строчной развертки, а с другой — на интегрирующую цепочку R2C2, соединенную с каскадом кадровой развертки.

Рис. 114. Схема дифференцирующей цепи для выделения строчных импульсов и интегрирующей цепи для выделения кадровых импульсов.

Н. — А для чего служат конденсатор С3 и резистор R3?

Л. — Конденсатор С3 обеспечивает связь и в то же время не дает анодному напряжению селекторной лампы попасть на вход каскада кадровой развертки, а резистор R3 является утечкой сетки лампы этого каскада.

Н. — Все это прекрасно? Но разве С3 и R3 не представляют собой нечто вроде дифференцирующей цепи, наложенной на интегрирующую и мешающей ей?

Л. — Нисколько, Незнайкин. Величины этих двух элементов настолько велики, что их дифференцирующее действие совершенно ничтожно.

Н. — Почему ты сказал, неопределенно улыбнувшись, что кадровая развертка будет правильно синхронизирована интегрирующей цепью лишь в благоприятном случае?

Л. — Потому что я не люблю этих цепей. Сигналу, который они дают, не хватает четкости: все вяло, бесформенно, все закруглено… Покажи мне дифференцирующую цепь, где какой бы то ни было сигнал расплывался бы на всю ширину!

Н. — Но не применишь же ты дифференцирующую цепь, чтобы выделить кадровые импульсы.

Л. — А почему бы и нет? Но только для этого я возьму конденсатор и резистор достаточной величины, чтобы получить постоянную времени намного выше, чем в строчной дифференцирующей цепи.

Н. — Не понимаю, как все это будет работать. Не мог бы ты еще раз облегчить мне понимание соответствующим чертежом?

Л. — Возьмем импульсы (рис. 115) отрицательной полярности, когда на селекторную лампу подают негативный видеосигнал. Попробуй начертить форму напряжения на резисторе.

Рис. 115. Выделение кадровых импульсов с помощью дифференцирующей цепи и амплитудного ограничителя.

Н. — В момент, когда возникает отрицательное напряжение строчного импульса, на сопротивлении появляется полное напряжение. Зарядный ток, который его определяет, медленно уменьшается из-за постоянной времени цепи и…

Л. — Но, дорогой Незнайкин, заряд не может быть длительным, ибо строчной импульс, определяющий его, сам имеет малую длительность.

Н. — Это так. Поэтому вскоре после начала заряда и незначительного уменьшения отрицательного напряжения на резисторе напряжение вновь поднимется в момент прекращения строчного импульса и вернется к нулевому уровню.
