В состав комплекса бортового оборудования самолета входят 2 цифровые БЦВМ NDC-1051A, инерциально-доплеровская навигационная система, многорежимная сдвоенная РЯС AN/APQ-92, САУП, 2 системы воздушных данных, сдвоенная курсовертикаль, 2 радиовысотомера, 2 комплекта радионавигационной системы TACAN, приемник системы «Лоран», 2 приемника сигналов VOR/LOC, 2 приемника глиссадного маяка, 2 приемника маркерного маяка, бортовой ответчик, астросекстант, система полета в строю.

Самолет способен осуществлять полет на малой высоте с облетом или обходом препятствий, сбрасывание грузов и заход на посадку, в которых помимо инерциально-доплеровской системы используются РЯС и САУ. Предусмотрена также возможность определения местоположения самолета с помощью секстанта.

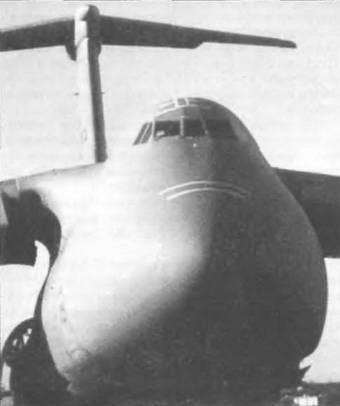

В конце 1970-х гг. была отмечена быстро наступающая усталость конструкции крыла, что вызвало необходимость разработки нового. В 1982 г. ВВС США заказали вариант «Гэлэкси» с новым крылом, 10 сентября 1985 г. самолет под обозначением С-5В впервые поднялся в воздух. До 1989 г. на сборочных линиях компании «Локхид» было собрано пятьдесят С-5В.

На модифицированном самолете С-5В с новым крылом сохранено оборудование, которым был оснащен С-5А, за исключением нового цифрового метеорадиолокатора Бендикс AN/APS-133 со средней наработкой на отказ 500 ч вместо старой многорежимной РЛС с наработкой на отказ 25–30 ч. Новая РЛС имеет параболическую антенну диаметром 760 мм и на 135 кг легче старой. Самолет С-5В оборудован улучшенной электронной системой обнаружения, анализа и регистрации неисправностей MADAIR 2, которая контролирует более 800 точек. С целью максимальной экономии топлива на самолетах используется система оптимизации режимов полета.

С-5А С-5В

Экипаж, чел. 5 6

Скорость, км/ч:

максимальная на высоте около 10 км 870 908

максимальная на высоте до 3 км 745

крейсерская 834 871

Практический потолок, м 10000 10900

Дальность, км

перегоночная 10507 10460

действия 6033 5530

Масса, кг:

максимальная взлетная 348813 379650

пустого самолета 153286 169640

Максимальная полезная нагрузка, кг 93000 118390

Габариты самолета, м:

размах крыла 67,88 67,88

длина 75,54 75,54

высота 19.85 19,85

Двигатель, кгс:

ТРДД General Electric

TF-39-GE-1A 4 по 18 640 — ТРДД General Electric

TF-39-GE-1C — 4 по 19 505.

Заказ на изготовление одноместного истребителя-перехватчика был получен фирмой «Локхид» в 1953 г., и уже 9 февраля 1954 г. приступили к испытаниям опытного образца. Через два года началось серийное производство самолетов F-104 «Старфайтер», которое продолжалось до 1978 г. в следующих модификациях F-104A — перехватчик; F-104C, F-104G (под обозначением CF-104 выпускались в Канаде, F-104J — в Японии, F-104S — в Италии) — многоцелевые истребители; F-104B, F-104D, TF-104G — тренировочные (двухместные) самолеты; RF-104G — разведывательный самолет.

В 1958 г. на самолете был установлен ряд мировых рекордов скорости (2259,538 км/ч), скороподъемности и абсолютной высоты, что способствовало мировой популярности этой машины. В 60–70-х годах F-104 находился на вооружении армий 15 государств. Вместе с тем самолет был труден для пилотажа и имел высокую посадочную скорость, что обусловило значительную его аварийность.

В 1966 г. в Италии была создана улучшенная версия самолета F-104G, которая пошла в серию под обозначением F-104S.

Силовая установка — турбореактивный двигатель Дженерал Электрик J79-GE-19 с тягой 8120 кг.

Пять внутренних фюзеляжных баков вмещают 3392 л топлива и могут быть дополнены четырьмя подвесными баками общей емкостью 2770 л. Имеется оборудование для дозаправки в полете.

Самолет оснащен оборудованием для действий в условиях плохой видимости, а также автопилотом.

Стационарное вооружение состоит из шестиствольной пушки М-61 «Вулкан». На 9 узлах внешней подвески могут устанавливаться бомбы (в том числе и ядерные) и ракеты общим весом 3400 кг.

Серийное производство завершилось строительством более чем 2570 самолетов F-104. Модернизацией самолета в 1986 г. занималась итальянская фирма «Аэриталия/Аления». Он получил обозначение F-104 S-ASA. Самолеты были оснащены усовершенствованным оборудованием, таким как бортовая РЛС, усовершенствованная система РЭП и распознавания «свой-чужой», более современная электроника и системы наведения оружия, дополнительные пилоны, укрепленные снаружи от топливных баков на крыле для УР класса «воздух-воздух» «Аспид» или AIM-9L «Сайдуиндер».

Экипаж, чел 1

Скорость максимальная, км/ч 2330

Практический потолок, м 17 680

Дальность перегоночная км 2920

Масса, кг

максимальная взлетная 13 170

пустого самолета 6348

Габариты самолета, м

размах крыла 6,68

длина 16,69

высота 4,11

Двигатель: ТРД General Electric J79-GE-11 А, кгс 7076.
