Сейчас нас интересует не значимость для истории сообщения на вышитом платке, а лишь количество переданной информации. В английском алфавите 26 букв, добавим еще служебные знаки препинания — всего 32 знака. Значит, осуществлялся выбор одного из 32 знаков. Пример характерен тем, что при передаче любых телеграмм, на любом языке в приемном устройстве происходит выбор одной буквы из алфавита, который чаще всего содержит 32 знака. Если вероятность появления каждого из знаков одинакова и, следовательно, составляет 1/32, то при передаче одного знака сообщается log232 = 5 бит информации. Ту же цифру мы можем получить и иным способом. Перенумеруем все буквы алфавита по порядку.

Буква L стоит на двенадцатом месте, и ее порядковый номер будет 12. Теперь для выбора этой буквы достаточно передать ее порядковый номер. Число 12, выраженное в двоичном коде, выглядит как 01100. Для передачи любого из 32 чисел двоичным кодом нужно пять разрядов, а любого из N чисел log2N. Вы еще не умеете переводить числа из десятичного исчисления в двоичное и обратно?

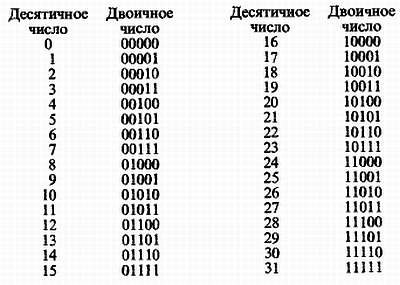

Научитесь, это не так уж сложно! Вам поможет приведенная таблица и простое правило: последний разряд двоичного числа дает единицы (20), предпоследний — двойки (21), третий разряд справа — четверки (22), четвертый восьмерки (23), и т. д. Обозначив символы двоичного кода (1 и 0) в последнем разряде х1, в предпоследнем х2 и т. д., получим простую формулу для структуры двоичного числа:

N = х1·20 + х2·21 + х3·23 +…

Для передачи любого числа от 0 до 31 необходимо пять двоичных разрядов, или 5 бит информации. Таким образом, сообщение гангстера Лучано мафиози содержало 5 бит информации.

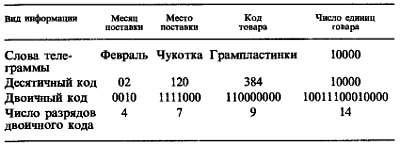

В народном хозяйстве необходимо передавать значительно больше информации. Не вызовет удивления, например, такая телеграмма, переданная работником снабжения: «В феврале на Чукотку поступило 10 000 грампластинок». Информация здесь такова: во-первых, февраль. Надо думать, поставки товаров подобного рода производятся ежемесячно, поэтому февраль надо обозначить цифрой 2. Отсюда определяем число двоичных разрядов, необходимых для передачи номера месяца: 4 (24 = 16, имеется некоторая избыточность информации). Далее необходимо ввести код Чукотки. Пусть соответствующая организация поставляет товары в 120 краев и областей, причем Чукотке ввиду ее удаленности присвоен последний номер. Тогда для передачи кода Чукотки (120) потребуется 7 двоичных разрядов (27 = 128). После кода области надо указать код товара. Если всего поставляется, например, 512 наименований товаров, то для обозначения грампластинок, скажем № 384, потребуется 9 разрядов (29 = 512). И наконец, число грампластинок 10000 в двоичном коде займет 14 разрядов. Получаем следующую таблицу:

Полное сообщение требует 34 двоичных разряда. Спереди обычно добавляют несколько разрядов служебной информации адрес, знак начала сообщения и т. д. Последовательность кодов и число разрядов каждого кода, указанные в таблице, должны быть и у отправителя, и у получателя сообщения, чтобы они имели возможность закодировать и раскодировать телеграмму. На линии связи эти процессы автоматизированы, соответствующие устройства называют кодерами и декодерами.

В книгах про разведчиков подобные таблицы называются шифрами и ключами к шифрам, скажет сообразительный читатель, и будет совершенно прав. Надеюсь, что наиболее юные и энергичные из читателей придумывают свои собственные шифровальные таблицы для игры в разведчиков, и их шифры, особенно представленные в двоичном коде, вряд ли расшифрует «неприятель». Итак, мы научились представлять информацию в цифровой форме и определять ее объем. А как быть с аналоговыми сигналами? Раньше их обрабатывали в аналоговой форме, теперь все чаще преобразуют в цифровую.

Вспомним автопилот самолета, который мы уже рассматривали, и попробуем сконструировать простейший датчик углового положения фюзеляжа. Возьмем отвес — жесткий стержень с грузом на конце, закрепленный на горизонтальной оси 0. Верхний конец стержня соединим с подвижным контактом потенциометра R, а к крайним выводам потенциометра подключим источники напряжения -10 и + 10 В. Если фюзеляж самолета находится в горизонтальном положении, подвижный контакт будет в середине резистивной подковки потенциометра, а потенциал на нем U обратится в нуль.

Стоит самолету наклониться вперед, скажем войти в пике, движок потенциометра переместится влево по подковке и потенциал U станет отрицательным. Если же носовая часть самолета будет направлена вверх, потенциал U станет положительным. Пусть при наклоне фюзеляжа на угол ± 20° потенциал U изменяется от + 10 до —10 В. Крутизна характеристики преобразования угол напряжение для такого датчика составит 0,5 В на градус. Таким образом мы получим аналоговый сигнал углового положения самолета. Для преобразования этого сигнала в цифровую форму необходимо задаться шагом дискретизации — минимальным изменением напряжения, соответствующим изменению цифрового кода на единицу.

Если в нашем простейшем случае достаточна точность 1°, то шаг дискретизации будет равен 0,5 В. Число шагов дискретизации, на которое изменилось напряжение U, и будет являться углом наклона фюзеляжа, выраженным в градусах. Его значение можно представить и двоичным кодом, как это показано на рисунке.

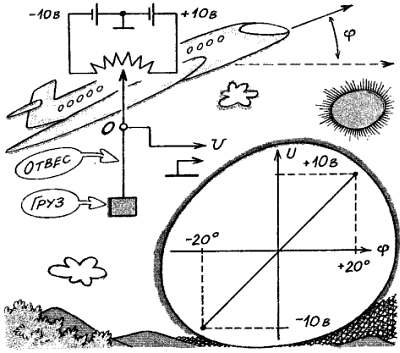

Датчик углового положения.

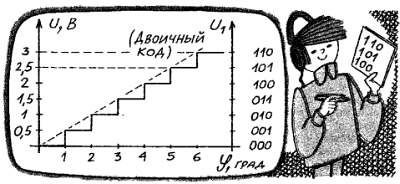

Дискретизация по уровню.
