Подобные процессы происходят и в любой другой системе управления. Органы, планирующие выпуск и распределение товаров, обязательно должны иметь информацию об их наличии в магазинах, на складах, у населения. Иначе может случиться, что будет их избыток в одном месте и недостаток в другом.

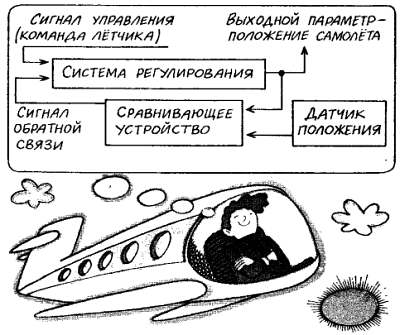

На старых самолетах при вхождении в пике пилот, отклоняя от себя штурвал, или ручку управления, должен был внимательно следить за положением самолета относительно горизонта, чтобы пикирование не превратилось в отвесное падение или самолет не вошел в «штопор». На современных самолетах имеются приборы (гировертикали или гирогоризонты), автоматически определяющие положение фюзеляжа самолета в пространстве. Сигналы этих приборов воздействуют на рули управления таким образом, чтобы выдерживался заданный летчиком угол пикирования. Комплекс устройств, обеспечивающих автоматическое ведение самолета с заданными скоростью, курсом и высотой, называют автопилотом. Примерная структурная схема устройства автопилота, обеспечивающего регулирование только одного параметра, например курса самолета, показана на рисунке.

Автопилот.

При появлении сигнала (летчик повернул штурвал на некоторый угол) система управления заставляет отклоняться рули самолета, и его курс изменяется. Датчик положения вырабатывает сигнал, соответствующий новому курсу, а сравнивающее устройство контролирует, достиг ли этот сигнал требуемого значения, и, если нужно, вносятся коррективы. Как только самолет лег на нужный курс, сигнал обратной связи, вырабатываемый сравнивающим устройством, прекращает действие сигнала управления и система управления устанавливает рули в нейтральное положение. Особое значение имеет обратная связь для автоматического поддержания заданного курса. Допустим, что никакого сигнала управления от летчика не поступало, но курс самолета несколько изменился (подул боковой ветер или на пути попалась «воздушная яма»). Датчик положения немедленно отреагирует на изменившееся направление полета, и сравнивающее устройство выработает сигнал ошибки. По цепи обратной связи он поступит в систему управления, а она повернет рули самолета и скорректирует курс.

Другой пример автоматическое устройство для поддержания заданной температуры — термостат. Он используется и в аппаратуре для тонких биохимических исследований, и в высокостабильных кварцевых генераторах, и в инкубаторах для выведения цыплят.

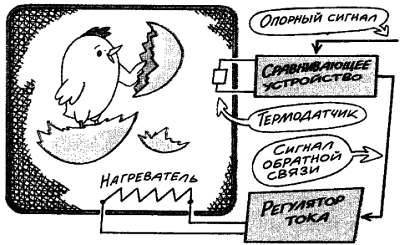

Температура внутри устройства контролируется датчиком, например терморезистором. Его сигнал сравнивается с опорным, задающим нужное значение температуры. Если температура понижается, сопротивление терморезистора возрастает и сравнивающее устройство вырабатывает сигнал обратной связи, управляющий регулятором тока, который, в свою очередь, включает нагреватель.

Но как только температура объекта достигает заданной, нагреватель отключается. Как видим, здесь тоже имеет место управление с обратной связью: регулируемый параметр управляет работой системы управления.

Устройство термостата.

Простейший термостат.

Какова же роль электроники в описанных процессах? Самая непосредственная. Здесь мы имеем дело с сигналами управления, датчиков, обратной связи. Они могут передаваться в различной форме, но главное-чтобы их можно было легко и быстро обработать. Для этого на данном этапе развития науки и техники лучше всего подходят электрические сигналы. Следовательно, все устройства и блоки, показанные на структурных схемах, должны быть электронными. Конечно, в ряде случаев пригодны и очень простые устройства, не содержащие электронных схем. Например, простейший регулятор температуры содержит лишь биметаллическую пластинку с контактами и спираль нагревателя. Благодаря разным коэффициентам линейного расширения металлов, из которых изготовлена пластинка, при изменениях температуры она изгибается, замыкая контакты при остывании и размыкая при нагреве. Точность регулирования в таком устройстве невысока и составляет единицы градусов. Как правило, электронный регулятор температуры содержит интегральную микросхему-операционный усилитель, усиливающий слабый сигнал датчика и сравнивающий его с опорным, а также мощные транзисторы и тиристоры, управляющие током нагревателя. В результате получают точность поддержания температуры до сотых долей градуса, а при необходимости и еще выше.

Итак, управление осуществляется посредством сигналов.

Я рад, что редактор после долгих споров пропустил этот подзаголовок, не выдерживающий никакой критики с литературной точки зрения. Следовало бы сказать проще: «Поговорим о сигналах». Но само слово «сигнал» имеет общий корень с английским sign, что можно перевести как знак, обозначение. Написанное слово означает некоторое понятие и, таким образом, тоже является сигналом. Ну а передача сигналов, хотя бы и на бумаге, — это сигнализация. Поэтому посигнализируем немного словами-сигналами на тему о сигналах.

Сигналы, передаваемые в электрической форме, обладают множеством достоинств. Во-первых, не требуется движущихся механических устройств, медленных и подверженных поломкам. Во-вторых, скорость передачи электрических сигналов приближаемся к максимально возможной скорости света. Наконец, в-третьих, электрические сигналы легко обрабатывать, сравнивать и преобразовывать с помощью электронных устройств, отличающихся чрезвычайно высоким быстродействием. Вот почему электрический телеграф, изобретенный в первой половине прошлого века, прочно удерживает свои позиции и не уступает их до настоящего времени в почтовых ведомствах всех стран. Телефон, созданный во второй половине прошлого века, основан на преобразовании механических колебаний частиц воздуха в электрические сигналы. Радио это тоже передача сигналов, но уже не с помощью электрического тока, текущего по проводам, а с помощью электромагнитных волн, не требующих для распространения какой-либо среды. Радиоволны лучше всего распространяются в космосе, несколько хуже — в атмосфере Земли и совсем плохо — в толщах суши и океанов (там они просто поглощаются, проникая лишь на ограниченную глубину порядка длины волны). Радиоволны — истинные приверженцы свободы и простора; вдали от поглощающих материальных тел, в безбрежных просторах открытого космоса они живут вечно. Я не утрирую. Совсем недавно открыто реликтовое (древнее) излучение, существующее столько же лет, сколько лет и нашей вселенной. Об этом я еще расскажу позже, а сейчас вернемся к сигналам, не внеземных цивилизаций, конечно (они пока не обнаружены, хотя исследования в этом направлении проводятся), а к нашим обычным, земным.

Сигнал в его простейшей форме может принимать два дискретных и вполне определенных значения. Например, на сигнальной башне огонь есть — огня нет. Яркость огня никакого значения не имеет, лишь бы огонь было ясно видно.

В телеграфной азбуке Морзе сигнал тоже может принимать только два дискретных значения: пищит-не пищит, есть ток — нет тока, передатчик излучает электромагнитную волну — не излучает.

Кстати говоря, не бывает сигнала, принимающего только одно дискретное значение. Например, если костер на башне жгут постоянно или не зажигают вовсе, то нет никакой возможности узнать, когда же вторгся неприятель.

Во всех разобранных случаях использован простейший двоичный или бинарный код. Наличие сигнала удобно обозначать символом «1», отсутствие «0». Сигналы, передаваемые двоичным кодом, удобны во многих отношениях. Как и любые цифровые дискретные сигналы, их можно регенерировать, т. е. восстановить, воссоздать их форму, искаженную помехами. Костер, загоревшийся на двенадцатой сигнальной башне, является копией первого костра, зажженного на первой башне, и несет он абсолютно тот же смысл, абсолютно то же сообщение, обозначенное нами символом «1». Не имеет значения, хорошо виден огонь или не очень, что форма костра совсем другая — это влияние помех, которое не сказывается на принятии наблюдателем решения, что костер на предыдущей башне горит. Следствием этого будет регенерация сигнала — зажигание костра на следующей башне.
