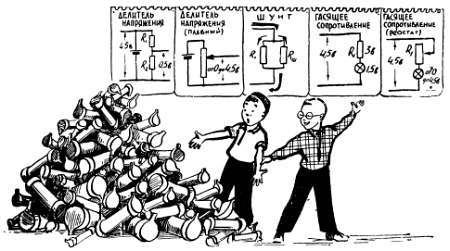

В любом проволочном переменном сопротивлении имеется так называемая дужка из изоляционного материала, на которую и намотан провод. К этому проводу прижат подвижной контакт, закрепленный на оси переменного сопротивления. От подвижного контакта, так же как и от обоих концов проволоки, сделаны выводы в виде латунных лепестков, к которым можно легко подпаять монтажные провода. При поворачивании оси подвижной контакт перемещается по намотанному на дужку проводу, и при этом меняется сопротивление между подвижным контактом и крайними выводами. Существуют два способа включения переменных сопротивлений — в качестве реостата и в качестве потенциометра (делителя напряжений). В первом случае переменное сопротивление используется для регулировки тока в цепи, во втором — для регулировки напряжения, снимаемого с делителя, в роли которого и выступает переменное сопротивление.

Из проволоки, как правило, выполняются сопротивления от долей ом до нескольких десятков, а иногда и сотен ом. Непроволочные сопротивления имеют более широкие пределы — от нескольких ом до сотен тысяч мегом.

Основой непроволочного сопротивления обычно является небольшая керамическая трубка, на которую нанесен тончайший проводящий слой. Толщина этого слоя и его состав и определяют сопротивление детали. На концах керамической трубки закреплены металлические выводы, создающие надежный контакт с проводящим слоем. Снаружи вся деталь покрыта специальной краской (обычно красной или зеленой), предохраняющей проводящий слой.

В непроволочных переменных сопротивлениях проводящий графитовый слой нанесен непосредственно на дужку, по которой двигается подвижной контакт (ползунок). Эти сопротивления всегда помещают в металлический корпус, на котором иногда закреплен еще и выключатель, связанный с осью сопротивления. Это позволяет в приемнике управлять выключателем и сопротивлением с помощью одной ручки.

Величина сопротивлений (и постоянных и переменных) указывается непосредственно на их корпусе в омах (ом), килоомах (ком) или мегомах (Мом). Кроме того, указывается возможное отклонение от указанной величины, которое может составлять 5, 10 или 20 %.

На схемах величину сопротивления указывают с сокращениями (лист 38). Так, буква «к» обозначает ком, отсутствие букв говорит о том, что величина указана в омах, а величины, выраженные в мегомах, обозначаются в виде десятичной дроби (например 1,5 или 2,0).

Важной характеристикой любого сопротивления является его допустимая мощность.

Когда мы говорим о работе, выполняемой тем или иным устройством, очень важно знать, за какое время эта работа выполняется. Так, например, если вам предлагают насос, о котором известно только то, что он может перекачать 100 л воды, то представить себе такой насос совершенно невозможно, так как неизвестно, сколько времени понадобится, чтобы с его помощью выполнить эту работу. Если вся работа может быть выполнена за год, то, значит, это не насос, а игрушка, а если 100 л воды перекачивается за одну секунду, то, значит, нам достался очень мощный насос.

Работа, которая выполняется тем или иным устройством за единицу времени, называется мощностью (обозначается буквой Р). Единицей измерения мощности служит ватт (вт), который соответствует работе в 1 дж, выполненной за 1 сек (рис. 18, листы 39, 40).

Рис. 18. Мощность — это работа, выполненная электрическим током за одну секунду. Одну и ту же мощность можно получить при большом напряжении и малом токе или при малом напряжении и большом токе.

Если какое-либо устройство выполняет за 1 сек работу более чем 1 дж или работа 1 дж выполнена менее чем за 1 сек, то мощность устройства больше чем 1 вт. Более крупной единицей мощности является киловатт (квт), более мелкими единицами — милливат (мвт) и микроватт (мквт).

Мощность является также характеристикой потребителей энергии. Так, например, если на осветительной лампочке указано, что ее мощность 200 вт, значит, потребляя меньшую мощность, она будет светиться недостаточно ярко. При большей мощности нить лампочки будет перегреваться и может даже перегореть.

На каждом сопротивлении указывается максимально допустимая для него мощность, при которой сопротивление не перегревается. Конечно, если подвести к сопротивлению меньшую мощность, то оно будет работать в еще более легких условиях, но если превысить допустимую мощность, указанную на сопротивлении, то проводящий слой перегреется и может совсем разрушиться (рис. 19).

Рис. 19. Выбирать сопротивление для какого-либо участка цепи нужно так, чтобы мощность, развиваемая на этом участке, не превышала бы величину, допустимую для данного сопротивления.

О допустимой мощности можно судить по внешнему виду сопротивления — чем больше его размеры, тем лучше оно рассеивает тепло, тем большую мощность можно подвести к этому сопротивлению. На схемах радиоаппаратуры мощность, допустимая для того или иного сопротивления, обозначается определенной комбинацией черточек (лист 36). Само собой разумеется, что на практике можно использовать сопротивления, рассчитанные на мощность большую, чем это указано на схеме.

Мощность, потребляемая каким-нибудь участком цепи, определяется следующей формулой (лист 39):
