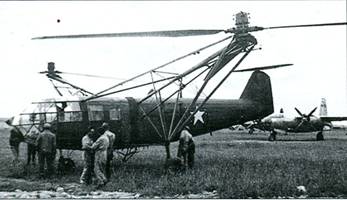

Fa 223ES51, ставший трофеем американцев. Май 1945 г.

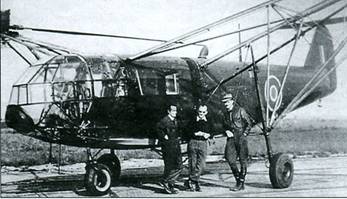

Fa 223V14 после прибытия в Англию. 6 сентября 1945 г.

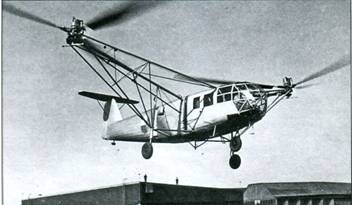

Построенный в Чехословакии вертолет VR 3.2. Лето 1948 г.

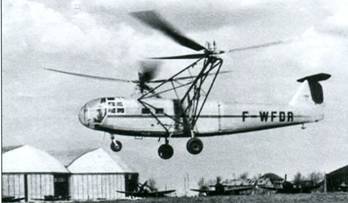

Первый экземпляр французского вертолета SE3000. Октябрь 1948 г.

Сам профессор Фокке и 12 его коллег попали к французам.

1 сентября 1945 г. с ними подписали контракт на создание нового вертолета на базе Fa 223. Работы должны были вестись на предприятии SNCASE в Вилакубле. Туда доставили вывезенные из Германии агрегаты двух «Драконов» и несколько двигателей Bramo 323. Недостающие узлы изготовили на месте.

Французский вертолет получил обозначение SE3000 и несколько отличался от исходного Fa 223. В частности, его фюзеляж был удлинен на 530 мм, а также улучшено остекление кабины. Первая машина (сер. № 01, борт F-WFDR) поднялась в воздух 23 октября 1948 г. под управлением экипажа из трех человек во главе с летчиком-испытателем Жаном Стакенбургом (Jean Stackenburg). В мае 1949 г. ее продемонстрировали на авиапразднике в Орли. Второй вертолет (сер. № 02, борт F-WFRS) взлетел в 1950 г. До конца того года оба SE3000 активно использовали для исследовательских работ, а затем передали в музей.

Профессор Фокке вернулся в Германию и до 1952 г. работал конструктором на автозаводе NDF в г. Вильгельмсгафен. Потом он переехал в Бразилию, где руководил созданием конвертоплана на базе своего проекта времен войны Fa 269, а также легкого вертолета BF-1 Beija-Flor, положившего начало бразильскому вертолетостроению. В 1956 г. Фокке вернулся в родной Бремен, где основал компанию Borgward, в которой создал легкий вертолет Kolibri. Но в 1961 г. компания потерпела крах. После этого он пошел работать техническим консультантом в корпорацию VFW, где пользовался уважением и непререкаемым авторитетом. Всего Генрих Фокке создал 47 летательных аппаратов различных типов. Умер он в 1979 г. в возрасте 89 лет.

Подводя итоги, отметим, что на первых порах успеху вертолетов поперечной схемы способствовали такие их достоинства, как сбалансированность, хорошая устойчивость, малые вибрации и неплохая управляемость. Однако недостатков тоже хватало: большие габариты, сложная трансмиссия, плохая аэродинамика. В конечном итоге достоинства померкли среди недостатков, которые стали особенно заметны на фоне успехов вертолетов классической и продольной схем. Уже в 1950-х годах интерес к таким вертолетам угас. В дальнейшем конструкторы лишь эпизодически обращались к поперечной схеме, а наиболее ярким примером такой машины стал милевский экспериментальный гигант В-12, который до сих пор остается самым большим винтокрылым аппаратом в мире.

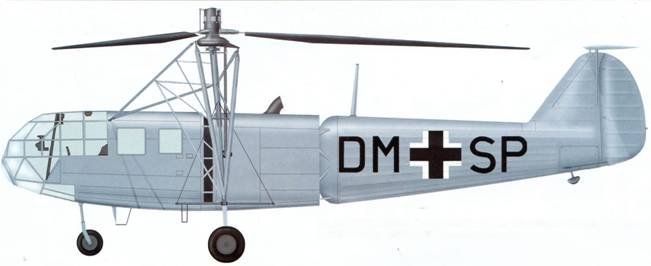

Fa 223 V12 (зав. № 22300012) нес гражданскую регистрацию

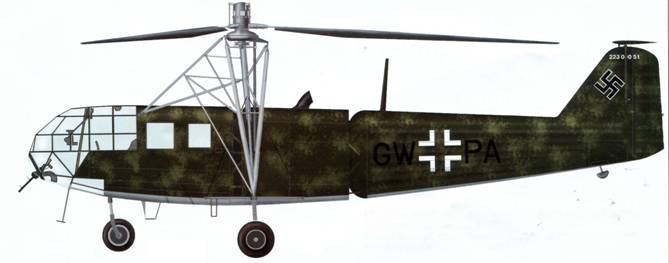

Первый серийный Fa 223ES51 (зав. № 22300051) взлетел 6 февраля 1945 г.

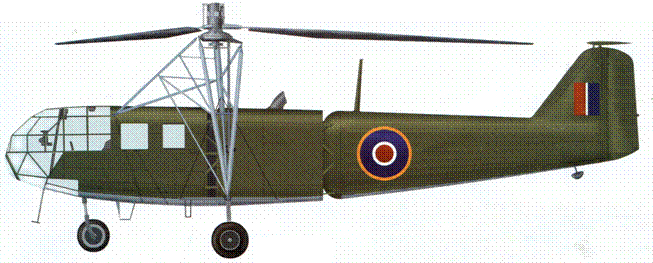

Fa 223 V14 (зав. № 22300014), доработанный по сравнению с его исходной конфигурацией (новые руль направления и носовое колесо). С июля по октябрь 1945 г. вертолет тестировали британцы

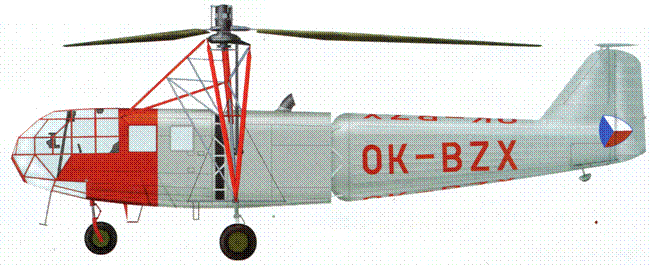

Первый экземпляр чехословацкого вертолета VR 3
