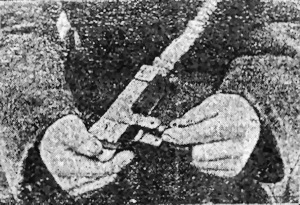

Фиг. 17.

б) Вложить подаватель въ прiемникъ. Для этого сначала одть шпильку (съ дырою) на конецъ пружины подавателя и вставить подаватель въ прiемникъ, причемъ дйствуя шпилькой, вложить конецъ пружины подавателя въ зарзъ прiемника. Вставить ось, пригоняя ее на мсто ударами молотка (фиг. 18), въ конецъ ея продть проволочную чеку.

23) Вставить пружину отражателя и отражатель. Пружина вставляется черезъ верхнее окно короба, отражатель вставляется также. Затмъ вставляется пружинная чека съ правой стороны.

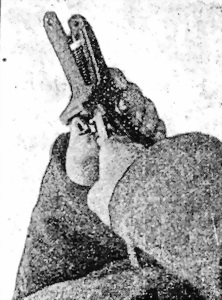

Фиг. 18.

24) Собрать направляющую планку. Колнчатую пластинчатую пружину вложить въ пазъ планки и завинтить винтомъ.

Вставить въ гнздо планки спиральную пружинку личинки. Надть личинку; при этомъ наблюдать, чтобы пружинка взошла въ вырзъ личинки. Вложить въ окно короба и завинтить винтомъ.

25) Собрать затворъ. Для сборки затвора надть пружину ударника на стебель ударника и вложить ударникъ съ пружиной въ каналъ затвора, наблюдая, чтобы гнздо на внчик пришлось противъ дыры на затвор. Затмъ, держа затворъ въ лвой рук, какъ при разборк, завинтить винтъ ударника.

26) Вложить затворъ въ ствольную коробку. Положить ствольную коробку на правый бокъ, взять затворъ въ лвую руку и заднимъ концомъ вставить въ нижнее окно ствольной коробки. Затмъ затворъ перекосить (фиг. 19) и правой рукой ввести сосокъ движка шатуна въ продольный пазъ затвора. Посл этого, одновременно подавая заднюю часть затвора назадъ, а переднюю впередъ, вложить затворъ на мсто. Перевернуть ствольную коробку на противуположную сторону, вставить затворную чеку въ отверстiя въ коробк и затвор. Нажать пальцемъ на пятку чеки и, повертывая ее на право, поставить на мсто.

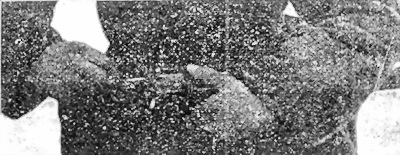

Фиг. 19.

27) Вложить стволъ въ кожухъ. Для того чтобы вставить стволъ во внутрь короба и кожуха, положить коробъ верхней крышкой книзу, затмъ взявши стволъ въ правую руку вложить его, наблюдая, чтобы выступы ствольной коробки взошли въ пазы короба, Посл того, удерживая ствольную коробку за ось вилки шатуна, продвинуть стволъ впередъ на мсто.

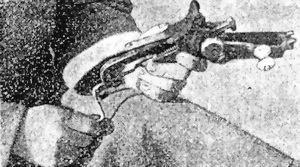

Фиг. 20.

28) Соединить прикладъ съ коробомъ и ствольной коробкой (фиг. 20). Поставить курокъ на боевой взводъ. Держа коробъ въ лвой рук, взять прикладъ въ правую руку и вставить зацпы замочной коробки въ гнзда короба и, подавая рукоять назадъ, ввести конецъ рычага въ пазы хвостовой планки и тмъ соединить прикладъ съ коробомъ и ствольной коробкой; спустить курокъ.

29) Завинтить соединительный винтъ.

75. До начала стрльбы ружье-пулеметъ не заряжено, стволъ запертъ затворомъ, въ хвостовую планку ствольной коробки упирается возвратный рычагъ, курокъ спущенъ, переводчикъ поставленъ для одиночной стрльбы.

Для заряжанiя въ прiемникъ надо вставить обойму съ патронами. Затмъ повернуть рукоятку и отпустить ее. При вращенiи рукоятки произойдутъ слдующiя измненiя во взаимномъ положенiи частей.

76. При вращенiи рукоятки назадъ, возвратный рычагъ, посаженный на квадратъ боевой оси, будетъ также вращаться и, упираясь въ стержень возвратной пружины, подастъ его назадъ и сожметъ пружину. Переднiй же конецъ этого рычага (головная часть), находясь въ пазахъ хвостовой планки, отведетъ ствольную коробку со стволомъ назадъ. При этомъ движенiи скошенный конецъ хвостовой планки, упираясь въ головку курка, вращаетъ его и передвигаетъ стержень боевой пружины, при чемъ боевая пружина сжимается, а курокъ становится на боевой взводъ, такъ какъ боевой взводъ его заскакиваетъ за шептало.

При томъ же движенiи ствольной коробки назадъ, затворъ, идя шипомъ своимъ по верхнему пазу направляющей планки, поднимается переднимъ концомъ кверху, а затмъ, при конц движенiя, онъ, когда шипъ его выйдетъ изъ верхняго паза, переднимъ концомъ опускается книзу.

При отход ствольной коробки назадъ подаватель, подъ дйствiемъ своей спиральной пружины, повертывается направо, такъ какъ зубъ его, скользя по скошенной пластинк, и входя въ окно ствольной коробки, соскакиваетъ съ пластинки, освобождается и опускается внизъ.

При конц движенiя ствольной коробки назадъ, патронъ, находящiйся въ подавател, переходитъ въ ствольную коробку и пуля ложится на верхнюю часть затвора.

77. При отпусканiи рукоятки, возвратный рычагъ, подъ дйствiемъ возвратной пружины, вращается впередъ и давитъ своею головкою на хвостовую планку, отчего заставляетъ ее, вмст со ствольной коробкой и стволомъ, двигаться впередъ.

При этомъ движенiи курокъ остается на боевомъ взвод, потому что шептало заскочило за боевой взводъ курка. Затворъ, идя своимъ шипомъ по нижнему пазу направляющей планки, опускается переднимъ концомъ внизъ и этимъ открываетъ патронникъ. Патронъ, поданный изъ подавателя, передвигается движкомъ шатуна впередъ и входитъ въ патронникъ. При конц этого движенiя затворъ поднимается, такъ какъ шипъ его входитъ въ среднiй пазъ направляющей планки, и такимъ образомъ затворъ запираетъ стволъ.
