Стропильная система представляет собой каркас второго, мансардного этажа. В данном случае добротность каркаса обусловлена его усиленной конструкцией, представляющей собой сочетание двух систем стропил – висячих и наслонных (рис. 4.23). В самом деле, с одной стороны стропила связаны в рамы, базирующиеся на балках перекрытия, которые играют роль стяжек. С другой – большие стропила крепятся на коньковом брусе, опирающемся на собственные силовые стойки, и на прогонных брусьях 5 каркаса мансарды. Дополнительную жесткость всей системе придают короткие стропила 3. Аналогично каркасу «коробки» каркас мансарды может быть собран посредством металлических соединительных элементов. При этом выигрыш будет большим, поскольку врубки стропильной системы более сложны.

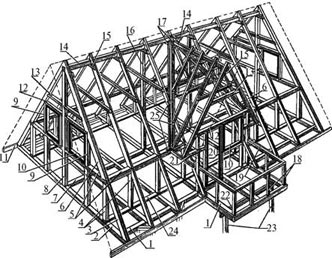

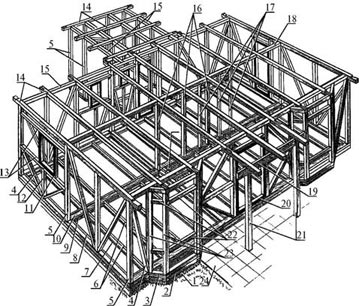

Рис. 4.23. Конструкция стропильной системы: 1 – брус верхней обвязки; 2 – балка перекрытия (подстропильный брус); 3 – короткое стропило; 4, 8 – стойки каркаса мансарды; 5 – ригели мансарды; 6 – стропило большое; 7, 24 – прогоны; 9 – стойка оконного проема; 10 – оконная коробка; 11 – карнизная доска; 12, 13 – ригели каркаса фронтона; 14 – коньковый брус; 15 – соединительный элемент стропильной рамы; 16 – опорная стойка конькового бруса; 17 – силовой элемент ендовы; 18 – стойки балконного ограждения; 19 – перила ограждения; 20 – дверная коробка; 21 – бабка затяжная; 22 – затяжка балконных стоек; 23 – балконные стойки; 25 – металлические соединительные элементы

В целом конструкция стропильной системы из рисунка ясна. Пояснений требует лишь традиционно трудное место пересечения двускатных крыш – ендова. Более простым является случай примыкания крыши над тамбуром и хозяйственным помещением. Здесь ендова образована «лежачей» на обрешетке стропильной рамой (рис. 4.24). Аналогичную конструкцию может иметь и ендова на пересечении крыши холла второго этажа и основной крыши дома (см. рис. 4.23). Разница лишь в том, что «лежачая» стропильная рама базируется на стыке коньковых брусьев (сверху) и на прогоне 24. При этом «лежачее» стропило каждой ендовы попадает в плоскость обрешеточных досок и их трудно соединить со стропилами примыкающего ската. Проблема решается, если к уже установленным «лежачим» стропилам изнутри подшить доски, образующие уступ, на котором и базируются примыкающие к стропилам концы обрешетин (позиция 17 на рис. 4.23).

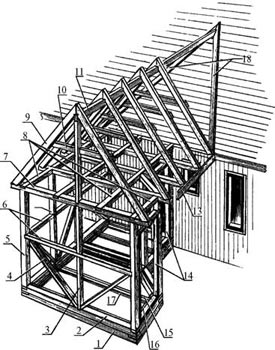

Рис. 4.24. Конструкция каркаса тамбура и хозяйственного помещения: 1 – нижняя обвязка; 2 – верхний венец нижней обвязки; 3 – промежуточные стойки; 4 – подкосы; 5 – угловая стойка; 6 – ригели каркаса; 7 – верхняя обвязка; 8 – балки перекрытия; 9 – стропило; 10 – ригель; 11 – коньковый брус; 12 – ендова; 13 – карнизная доска; 14 – дверные коробки; 15 – лага; 16 – распорная вставка; 17 – черепные бруски; 18 – ендова

Конструкция каркаса дома со всеми удобствами (см. рис. 4.4) понятна из рис. 4.25.

В данном случае элементы каркаса соединены в единое целое посредством традиционных врубок при минимальном количестве креплений гвоздями. Порядок изготовления и сборки следующий. Размечают соединения брусьев. В стороне от фундамента, на специально оборудованном месте, делают необходимые выборки в брусьях, после чего начерно (без окончательного крепления) собирают нижнюю обвязку на цоколе. Проверяют и при необходимости выравнивают диагонали, затем окончательно соединяют брусья между собой.

Рис. 4.25. Устройство каркаса дома: 1 – стойки угловые; 2 – лаги; 3 – стойки боковые; 4 – брусья нижней обвязки; 5 – прогонный брус верхнего перекрытия; 6 – дополнительные балки; 7 – брусья верхней обвязки; 8 – подоконная стойка; 9 – горизонтальные элементы оконного проема; 10 – вертикальные элементы оконного проема; 11 – нижний брус стропильной рамы; 12 – стропило; 13 – обрешетка; 14 – косынки стропильных рам

Далее устанавливаются угловые и боковые каркасные стойки с вертикальной ориентацией их в двух плоскостях и подкреплением технологическими (временными) крепями. Затем монтируется верхняя обвязка, сразу же после чего по всему каркасу устанавливаются штатные раскосы (при этом убираются те технологические крепи, которые становятся лишними, прочие же рекомендуется держать так долго, как это возможно). В итоге получается еще не каркас, а лишь его основа, далеко еще не обладающая полной жесткостью. Появится он лишь в результате монтажа внутренних (по отношению к периметру) стоек каркаса и балок перекрытия, что и необходимо проделать, желательно одновременно. Теперь можно установить дверные и оконные коробки.

Необходимые на указанном этапе работ виды типичных соединений деревянных элементов с привязкой к конкретным узлам по рис. 4.25 показаны на рис. 4.26. Традиционно далее должна последовать установка стропил и завершение силовой конструкции крыши. В данном же случае, особенно в варианте одноэтажного дома, имеет смысл произвести весь цикл работ, связанный с обустройством потолочного перекрытия. Это потому, что работы такие гораздо легче и проще проводить «сверху» при отсутствии, разумеется, стропил, а тем более кровли.

При такой последовательности дальнейшего строительства, кроме прочего, существенно упрощаются монтаж стропил и основной объем кровельных работ, которыми, как правило, завершается сборка каркаса. Такой порядок ведения работ наглядно иллюстрирует рис. 4.27.

Рис. 4.26. Типичные соединения в узлах каркаса

Дальнейшие действия. Теперь просто необходимо как можно быстрее обшить дом снаружи, что позволит заняться внутренней отделкой независимо от погоды. Наиболее интересные моменты этих этапов работ вполне наглядно представлены на рис. 4.28, 4.29.
