Коэффициент нагрузки будет оптимальным.

Коэффициент мощности cos2 будет увеличиваться (в идеале – до единицы).

Мощность потерь Pх будет уменьшаться.

Мощность потерь Pк будет уменьшаться.

А теперь развернем теоретические выводы п.п.1…3 в направления совершенствования конструкции силового трансформатора.

Пункты 1 и 2. Оптимальный коэффициент нагрузки – это прежде всего отсутствие колебаний напряжений в сети, как в первичной, так и во вторичной. Высокий коэффициент мощности – это компенсация реактивной мощности. Т.е. очевидной является необходимость так называемой «умной сети» (Smart Grid, как ее называют в англоязычных странах). Термин «Smart Grid» означает построение интеллектуальной электрической распределительной сети, позволяющей на фоне устаревания основных фондов и увеличения объемов потребления повысить рентабельность, надежность и безотказность работы, снизить потери в сетях. Также эти системы направлены на гораздо более эффективную эксплуатацию, оптимизацию и распределение нагрузки в сети, что снижает потребность в масштабных капитальных затратах на новые подстанции и линии электропередач. В условиях чрезвычайных происшествий Smart Grid позволяет быстрее реагировать на ситуацию и восстанавливать работоспособность сети. При применении различных моделей тарификации для конечных потребителей, «умная» инфраструктура обеспечивает двустороннюю связь с потребителями и активно способствует сокращению электропотребления и снижению пиковых нагрузок. При этом в такие сети легко впоследствии интегрировать и возобновляемые источники энергии. Что все вышесказанное означает с точки зрения конструкции силового трансформатора? Чтобы скомпенсировать колебания напряжения, необходимо переключаться с одной вторичной обмотки на другую, с отличающимся числом витков. В настоящее время наиболее перспективным признано использование в качестве электронных переключателей тиристоров – полупроводниковых устройств, использующих свойства p-n перехода. Реализация проекта повысит качество электрической энергии, что означает не только стабильность напряжения, но также и более надежную топологию энергетической сети. Так, в настоящее время напряжение в сети регулируется трансформаторами, в которых переключения между обмотками осуществляется электромеханическим способом. Учитывая же, что в некоторых случаях такое переключение должно длиться не более одной секунды, мы получим «на выходе» быстрый износ контактов. Проблему может решить отказ от электромеханических переключателей и переход к твердотельным, использующим свойства полупроводникового перехода. Надежность таких переключателей существенно выше. Однако, и управлять ими существенно сложнее.

Пункт 3. Уменьшение мощности потерь холостого хода Pх (потерь в магнитопроводе), очевидно, связано с изменением конструкции и материала магнитопровода.

Наиболее перспективный путь снижения затрат на производство и эксплуатацию силовых распределительных трансформаторов – это применение магнитопроводов из аморфных (нанокристаллических) сплавов, при этом обеспечивается более чем пятикратное снижение потерь холостого хода трансформаторов по сравнению с магнитопроводами из холоднокатаной электротехнической стали.

Сегодня силовые распределительные трансформаторы с сердечником из аморфной стали серийно выпускаются в США, Канаде, Японии, Индии, Словакии. Всего в мире уже изготовлено 60 – 70 тыс. единиц трансформаторов мощностью 25 – 100 кВА, примерно 1000 единиц прошли успешные многолетние испытания в различных энергосистемах. Наибольших успехов добились США и Япония. Японская фирма «Hitachi» в сотрудничестве с американской «Allied Signal» выпустила на рынок гамму силовых трансформаторов (мощностью от 500 до 1 тыс. кВА), сердечник которых изготовлен из аморфного сплава. Как показали испытания, он позволяет сократить потери энергии в сердечнике трансформатора на 80% по сравнению со стальным аналогом. По оценке, если бы во всех действующих в мире трансформаторах установить сердечники из аморфных металлов, среднегодовая экономия энергии составила бы 40 млн. кВт*ч. Недостатком сердечников из аморфных материалов является их более высокая стоимость по сравнению с традиционными материалами – у японской фирмы эта разница достигает 15 – 20%. Компания «Allied Signal» производит аморфный сплав для трансформаторов на заводе в г. Конуэй (США). Его цена не превышает стоимости кремнистой стали – 2 – 2,5 долл./кг. Тем не менее, руководство фирмы утверждает, что производство таких сердечников обходится дороже в силу большего потребления металла и неотработанности технологического процесса. Еще одной проблемой является усложнение процесса изготовления сердечника по мере увеличения его размеров. Японской фирме с этой целью пришлось освоить специальную технологию. «Allied Signal» имеет два завода по выпуску сердечников из аморфных сплавов: один в Индии (с 1993 г) и другой в КНР (в г Шанхай с 1996 г). Годовая мощность последнего составляет 450 т, в ближайшее время предполагается ее увеличение в три раза. Фирмы – партнеры рассчитывают на сбыт силовых трансформаторов с сердечником из аморфных металлов на рынках стран с дорогой электроэнергией.

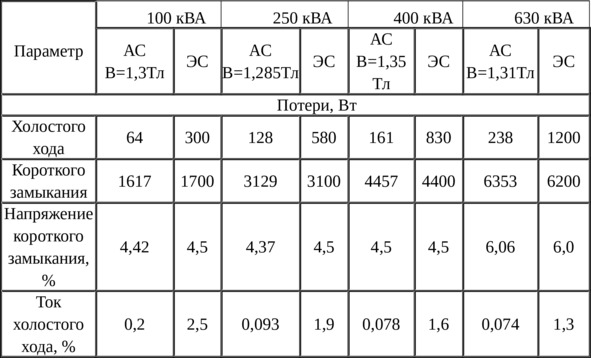

Сравнительные проектные параметры силовых распределительных трансформаторов с сердечником из аморфной (АС) и из холоднокатаной электротехнической стали (ЭС) представлены ниже в таблице 1.1.1.

Таблица

Особенности АС потребовали изменения конструкции магнитопровода. В связи с малой толщиной аморфный материал наиболее пригоден для витой конструкции магнитопровода, то есть для трансформаторов I – II габарита (до 1000 кВА). К условно витой конструкции магнитопровода можно отнести технологию производства магнитопроводов UNICORE, разработанную и запатентованную австралийской компанией A.E.M.Cores (рисунок 1).

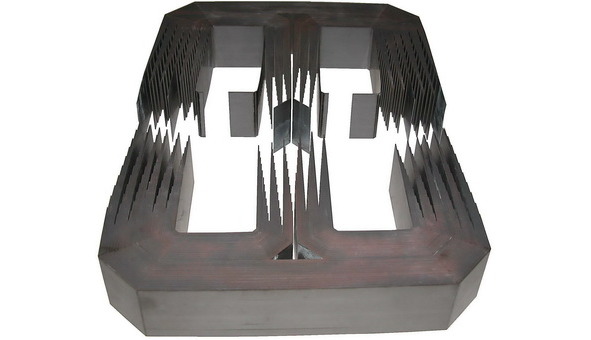

Рисунок 1. Трансформатор 630/6/1,2 собранный с магнитопроводом по технологии UNICORE.

Технология UNICORE является очень гибкой, высокоточной и надежной. Одним из основных преимуществ UNICORE технологии является получение минимальных потерь в сердечнике. Магнитный поток не преодолевает препятствие в виде воздушного зазора, а минует его, используя соседние несущие ленты (дорожки), которые, в свою очередь, таких препятствий в этом месте не имеют.

Пункт 4. Уменьшение мощности потерь короткого замыкания Рк (потери в обмотках) – это инновации в конструкции обмоток силового трансформатора. В этой области наиболее интересны два направления.

Первое связано с использованием высокотемпературных сверхпроводниковых (ВТСП) материалов. Отметим следующие преимущества трансформаторов с обмотками из ВТСП-материалов:

1) снижение нагрузочных потерь при номинальном токе почти в два раза, что значительно увеличивает КПД трансформатора;

2) уменьшение веса и габаритов трансформатора до 40%, что, в свою очередь, позволяет применять такие трансформаторы в уже существующих подстанциях без их конструкционных изменений со значительным увеличением мощности. Облегчается и транспортировка трансформаторов;

3) свойство ограничения токов короткого замыкания, что в аварийных режимах защищает электрооборудование сети;

4) значительное уменьшение реактивного сопротивления, что позволяет обеспечить стабилизацию напряжения, не прибегая к его регулированию;

5) большая перегрузочная способность без повреждения изоляции и старения трансформатора;

6) уменьшение уровня шума.

Кроме того, трансформатор с ВТСП-обмотками пожаробезопасен и экологичен.

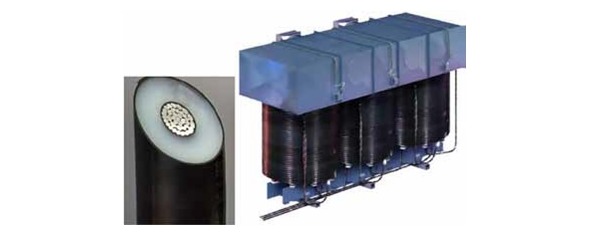

Рисунок 2. Кабельный трансформатор типа DryFormer.

Второе направление уменьшения мощности потерь короткого замыкания – это новый тип трансформатора DryFormer (фирма АВВ Tranformatoren, рисунок 2), обмотки которого выполняются из специального кабеля. Этот кабель имеет многопроволочную медную или алюминиевую токопроводящую жилу, поверх которой наложен тонкий слой полупроводящего материала, что позволяет устранить неравномерность электрического поля, вызванного многопроволочностью жилы. Изоляция такой жилы изготавливается из полиэтилена, ее толщина выбирается из соображений электрической прочности (практически достижим уровень напряжения 220 кВ). Поверх изоляции наложен экран, выполненный также из полупроводящего материала, который заземляется, что обеспечивает рациональное распределение электрического поля. Отсутствие масла, снижение более чем вдвое доли горючих материалов по сравнению с обычным трансформатором устраняют риск пожара, взрыва, загрязнения воды и почвы при повреждении трансформатора. Это позволяет применять такие аппараты в зонах с большой плотностью населения, в подземных установках, в экологически охраняемых регионах. Для такого трансформатора не нужны вводы высокого напряжения; просто кабель, которым выполнена обмотка, протягивается к распределительному устройству на любую длину.
