Российские трансформаторные заводы успешно освоили выпуск энергоэффективных силовых распределительных трансформаторов типа ТМГ, почти соответствующих европейским нормам в области энергоэффективности. Характеристики таких трансформаторов приведены в таблице 1.1.2.
К сожалению, серийное производство трансформаторов с сердечником из аморфной стали, освоил пока только МЭТЗ им. В. И. Козлова. Отдельные трансформаторы изготовили «Электрозавод» и «Подольский трансформаторный завод».
Электротехнические характеристики зарубежных трансформаторов с сердечником из АС приведены в таблице.

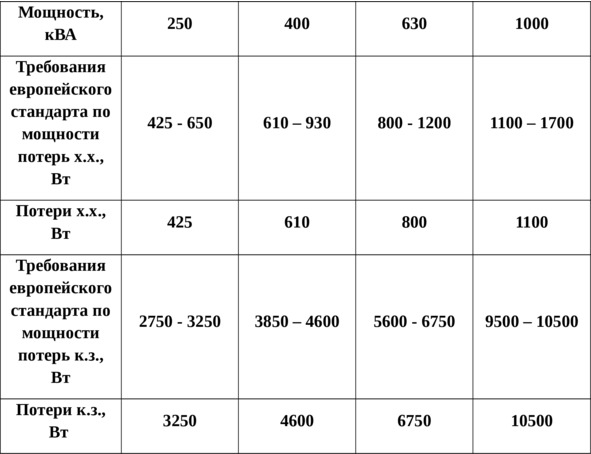

Таблица. Характеристики лучших российских трансформаторов в сравнении с европейскими требованиями.

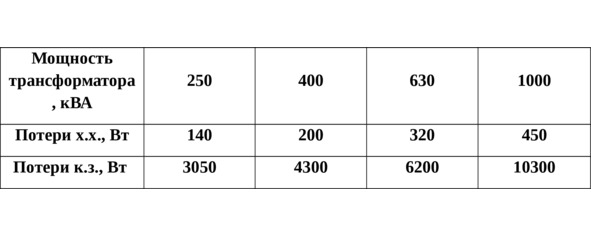

Таблица. Характеристики трансформаторов с магнитопроводом из аморфной стали.
В содружестве с ведущими конструкторами нескольких трансформаторных заводов автор данного отчета спроектировал и рассчитал стоимость аморфного трансформатора типа ТМГ с сердечником из аморфной стали.
На основе (также разработанной автором) модели оценки совокупной стоимости владения силовым трансформатором был произведен сравнительный анализ совокупной стоимости трансформаторов с обычными характеристиками и инновационного энергоэффективного трансформатора.
Ниже приведены лишь данные результаты расчетов по совокупной стоимости владения для трансформатора ТМГ-630/10/0,4 с магнитопроводом из обычной электротехнической стали и с магнитопроводом из аморфной стали. Уже на временном горизонте срока эксплуатации 5 лет дисконтированная стоимость владения стоимость энергоэффективного трансформатора ТМГ-630/10/0,4 составляет 663 632,75 рублей, в то время как для обычного трансформатора эта сумма равна 732 934,14 рублей. Т.е. энергоэффективный трансформатор практически по истечении двух – трех лет эксплуатации окупает свою более высокую закупочную цену.
Весь приведенный выше материал свидетельствует о необходимости предусмотреть выпуск ЭНЕРГОЭФФЕКТИВНЫХ ИННОВАЦИОННЫХ СИЛОВЫХ ТРАНСФОРМАТОРОВ по мере становления проекта по производству силовых трансформаторов.
Оценка объема спроса и емкости рынка силовых трансформаторов I – III габарита
Оценкой объема спроса на рынке силовых трансформаторов I – III габарита автор занимается 2008 года. К настоящему времени автором настоящего отчета было обработано огромное количество статистического материала на основе поступающих на заводы заявок на приобретение силовых трансформаторов, по тендерам на закупку трансформаторного оборудования.
В результате была установлена однозначная взаимосвязь роста электропотребления и потребности рынка. Для получения количественных оценок спроса автором проработан ряд моделей, результаты расчетов по которым показали хорошую сходимость.
Однако все эти модели НЕ ПОЗВОЛЯЛИ ОЦЕНИТЬ ПОТРЕБНОСТЬ И ДАТЬ ПРОГНОЗ ПО КАЖДОЙ КОНРЕТНОЙ МОЩНОСТИ ТРАНСФОРМАТОРА.

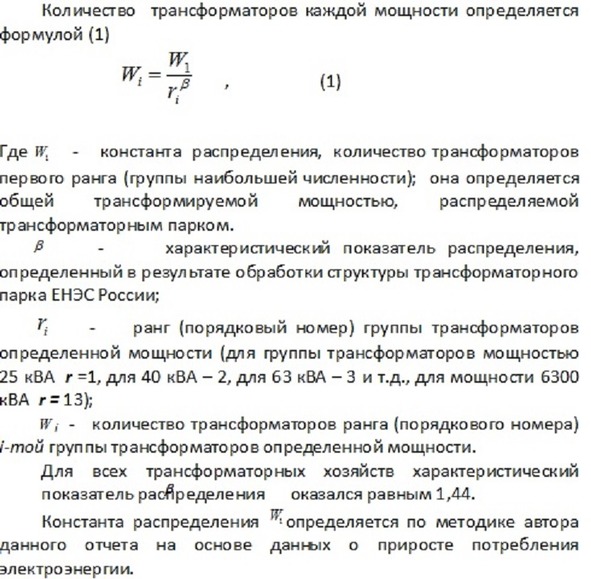

Теоретическое и практическое моделирование для установления связи электропотребления и потребности в трансформаторах конкретной мощности базируется на известном свойстве сообщества объектов с так называемыми «слабыми» связями распределяться по определенному закону. Например, распределение слов в тексте по частоте (распределение Ципфа), распределение «богатые-бедные» (распределение Парето), распределение видов в живой природе (распределение Виллиса) и др. Применительно к электротехнике данное свойство (зарегистрированное как научное открытие) замечено российским ученым Борисом Ивановичем Кудриным в 1974 году.
Недавно автором закончено создание уникальной модели структуры трансформаторного парка страны, обобщающей все предыдущие исследования и позволяющей прогнозировать спрос на рынке силовых трансформаторов. В принципе, возможно, оценивать и прогнозировать спрос НА ЛЮБОЕ ЭЛЕКТРОТЕХНИЧЕСКОЕ ОБОРУДОВАНИЕ, ВХОДЯЩЕЕ В РАСПРЕДЕЛИТЕЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СЕТИ (например, комплектные трансформаторные подстанции, различные выключатели, разъединители и т.д., вплоть до потребности в изоляторах и трансформаторной стали).
Для оценки и прогнозирования спроса на основе анализа структуры ЕНЭС России, а также схем электроснабжения различных объектов был определен диапазон мощностей групп трансформаторов, обеспечивающих электроснабжение, 25 кВА – 6300 кВА.
Рассчитанные значения количества требуемых новых трансформаторов по каждой мощности для потребителей Российской Федерации приведены в графе 2 Таблицы 1.
Годовая потребность всех потребителей электроэнергии России в силовых трансформаторах для распределительных сетей составляет ~ 57 000 штук в диапазоне мощностей 25 кВА … 6300 кВА.

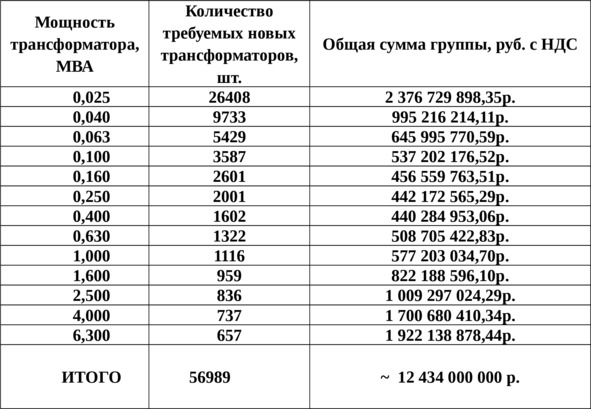

Таблица. Данные для оценки в рублевом выражении емкости рынка силовых трансформаторов I – III габарита.
На основе данных Таблицы оценка ежегодного объема рынка силовых трансформаторов I – III габарита в финансовом выражении составляет более 12 миллиардов рублей. В качестве базовых цен были использованы минимальные рыночные цены на трансформаторы типа ТМГ и ТСЛ в 2015 году.
Однако, поскольку приведенные значения характеризуют только масляные трансформаторы типа ТМГ и сухие трансформаторы с литой изоляцией типа ТСЛ с алюминиевыми обмотками, это нижняя граница объема рынка в финансовом выражении. Учитывая, что изготавливаются и потребляются рынком и другие, более дорогие типы трансформаторов (ТМЗ, ТМН), сухие силовые распределительные трансформаторы в защитном кожухе (ТСЗ, ТСЗЛ), а также трансформаторы с медными обмотками, стоимость которых может в 1,5…2,0 раза превышать стоимость трансформаторов, принятых за базу расчета, следует принять за оценку ежегодного объема рынка силовых трансформаторов I – III габарита сумму в ~ 20 млрд. рублей. И это, скорее всего, – пессимистическая оценка.
