Измерительные линейки
Еще раз подчеркнем, что изменение масштаба документа с помощью инструмента Zoom (Масштаб) никак не сказывается на размере самого документа. По своему действию инструмент напоминает лупу. В нем вы видите предмет крупнее, хотя его размер остается прежним. Реальные размеры объектов иллюстрации определяются пользователем при их создании и редактировании. Визуально оценить их помогают линейки, расположенные вдоль верхней и левой сторон окна документа. Линейки задают обычную прямоугольную систему координат, позволяющую описать положение любого объекта иллюстрации и его размер. За начало координат (точку с координатами 0. 0) по умолчанию принимается левый нижний угол рабочей страницы. При необходимости вы можете переместить его в любую точку страницы или рабочего стола.
1. Если окно документа не имеет линеек, выберите команду Rulers (Линейки) меню View (Вид).
2. Поместите курсор в пределы квадрата с пиктограммой системы координат, образованной пересечением вертикальной и горизонтальной линеек.
3. Нажмите левую кнопку мыши и перетащите курсор в поле рабочей страницы. Вслед за курсором потянется перекрестие из пунктирных линий. Точка их пересечения, совпадающая с концом стрелки курсора, задает положение начала координат.
4. Отпустите кнопку мыши. Начало координат перемещено в новое место. Обратите внимание на линейки и убедитесь, что установленное начало координат соответствует нулевым делениям на обеих линейках.
Восстановление положения начала координат
Двойной щелчок мышью в области пересечения линеек возвращает начало координат в левый нижний угол рабочей страницы.
Линейки в окне документа отградуированы в соответствии с текущей единицей измерения, которая в CorelDRAW может быть практически любой. Богатый набор единиц измерения представлен в списке Drawing Units (Единицы измерения) панели свойств инструмента Pick (Указатель). При выборе нового значения программа автоматически изменит разметку линеек.
Режим отображения документа
Режимы отображения документа можно установить с помощью команд пункта меню View (Вид), представленного на рис. 2.28.
В табл. 2.6 представлены возможные плавающие панели программы.

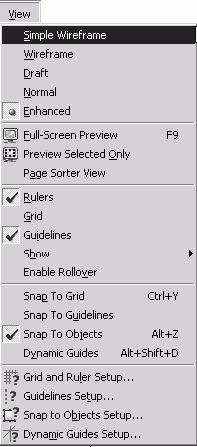

Рис. 2.28. Команды пункта меню View

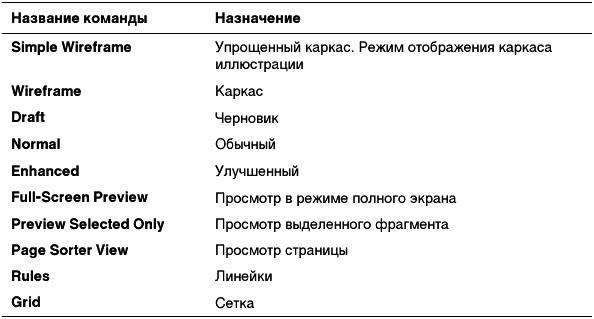

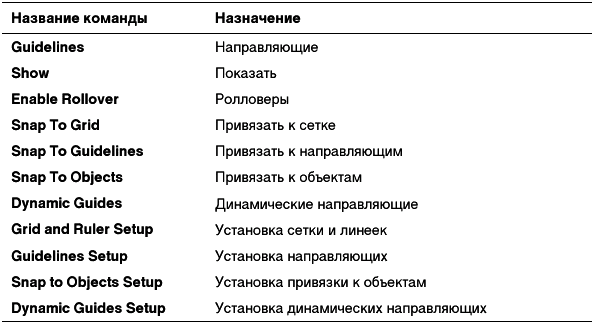

Таблица 2.6. Перечень команд пункта меню View

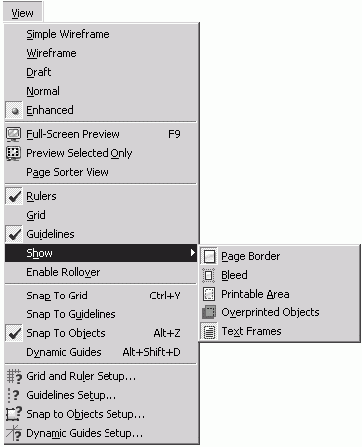

Рис. 2.29. Команды пункта меню View с раскрывающимся списком Show
На рис. 2.29 показаны командами пункта меню View (Вид) с раскрывающимся списком Show (Показать). Можно показать страницу в рамке, страницу без полей, печатную область, перекрывающиеся объекты или текстовые блоки.
Вызов команды Grid and Ruler Setup (Установка сетки и линеек) приводит к появлению диалогового окна, показанного на рис. 2.30.

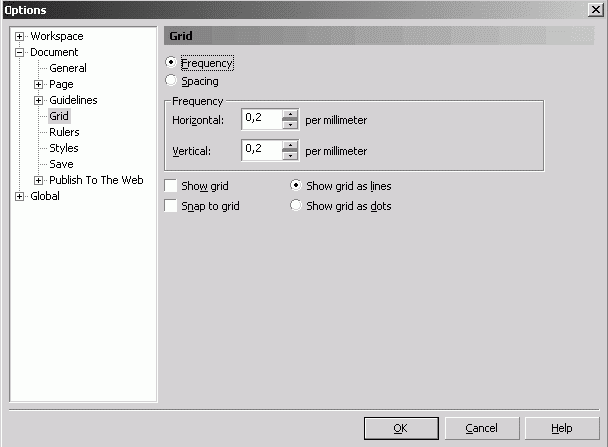

Рис. 2.30. Диалоговое окно, открываемое командой Option | Grid and Ruler Setup
Вызов команды Guidelines Setup (Установка направляющих) приводит к появлению диалогового окна, показанного на рис. 2.31.

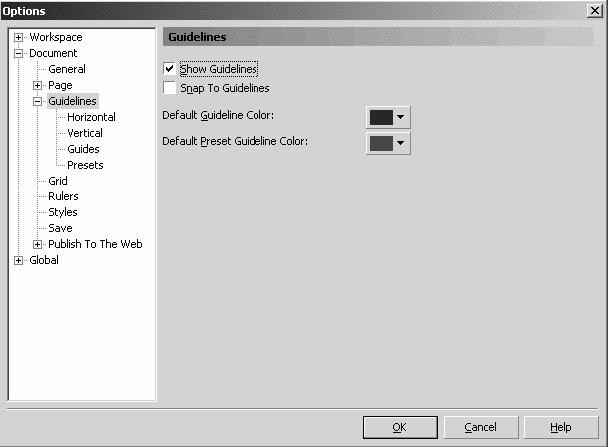

Рис. 2.31. Диалоговое окно, открываемое командой Option | Guidelines Setup
Вызов команды Snap to Objects Setup (Установка привязки к объектам) приводит к появлению диалогового окна, показанного на рис. 2.32.

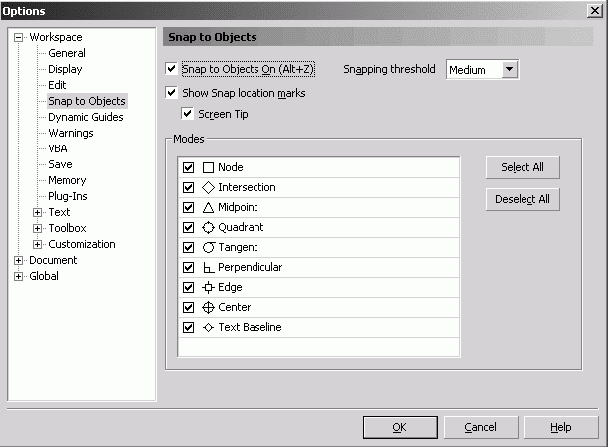

Рис. 2.32. Диалоговое окно, открываемое командой Option | Snap to Objects Setup
Вызов команды Dynamic Guides Setup (Установка динамических направляющих) приводит к появлению диалогового окна, показанного на рис. 2.33.

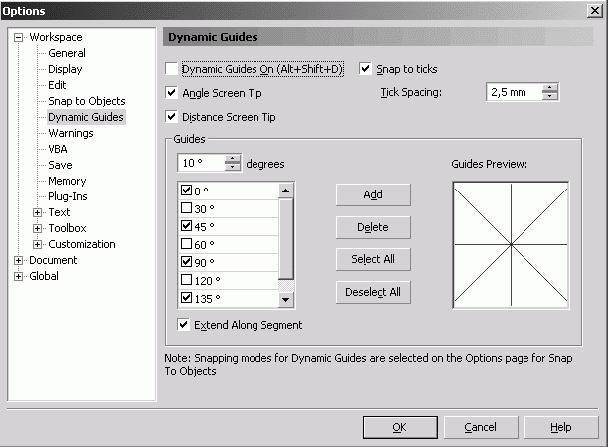

Рис. 2.33. Диалоговое окно, открываемое командой Option | Dynamic Guides

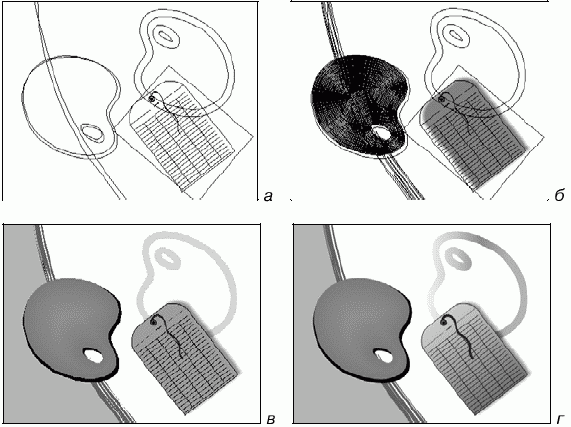

CorelDRAW имеет пять режимов отображения документа. Они переключаются соответствующими командами пункта меню View (Вид) (фрагмент иллюстрации в четырех из этих режимов отображения представлен на рис. 2.34).
Рис. 2.34. Режимы отображения: а – Simple Wireframe; б – Wireframe; в – Draft; г – Enhanced
