Настройка шага перемещения объектов
Шаг смещения объектов при нажатии клавиши управления курсором настраивается в диалоговом окне Options (Параметры), в подразделе Rulers (Линейки) раздела Document (Документ) (рис. 3.17). В области Nudge (Смещение) задаются величина смещения Nudge (Шаг смещения), множитель увеличения шага при нажатой клавише <Shift> Super nudge (Ускоренное перемещение), делитель уменьшения шага при нажатой клавише <Ctrl> Micro nudge (Микроперемещение) и единица измерения шага в списке Units (Единицы). Таким образом, вы можете использовать одновременно три независимо настраиваемых шага для перемещения объектов с помощью клавиатуры.

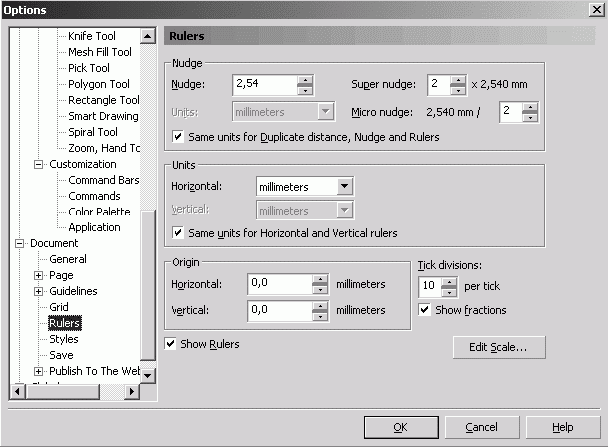

Рис. 3.17. Настройка шага перемещения объектов в диалоговом окне Options
Масштабирование объектов
Инструмент Pick (Указатель) используется и для изменения размера контуров.
1. Выделите первый контур.
2. Подведите курсор к правому нижнему угловому манипулятору. Курсор примет вид двунаправленной черной стрелки.
3. Нажмите левую кнопку мыши и перемещайте курсор по диагонали вправо и вниз. Размер контура будет увеличиваться. Его текущее состояние отображается синим цветом (рис. 3.18).

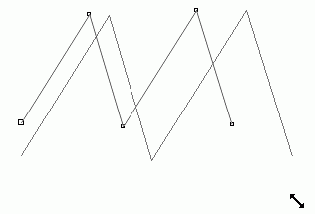

Рис. 3.18. Пропорциональное масштабирование объектов с помощью инструмента Pick
4. Обратите внимание на панель свойств. В полях Object(s) Size (Размер объекта) отображается текущий размер объекта. Та же информация находится и в строке состояния, но дополнительно указываются координаты геометрического центра объекта. Значения размеров автоматически обновляются при масштабировании с помощью мыши. Вместе с абсолютными размерами объекта обновляются данные о коэффициенте масштабирования в строке состояния и на панели свойств в полях Scale Factor (Коэффициент масштабирования). Добейтесь увеличения контура примерно на четверть.
5. Отпустите кнопку мыши. В строке состояния и на панели свойств вы увидите новые размеры объекта.
В новой версии программы с объектом всегда ассоциирован коэффициент масштабирования, который отсчитывается от размера объекта в момент его создания. В предыдущих версиях текущий масштаб объекта всегда принимался равным 100 %.
Перетаскивание любого углового манипулятора объекта приводит к пропорциональному масштабированию. В таком режиме его вертикальный и горизонтальный размеры изменяются с одинаковым коэффициентом масштабирования. Если требуется масштабирование только по одному измерению (по вертикали или горизонтали), используют боковые манипуляторы объекта.
1. Подведите курсор мыши к боковому манипулятору нижней стороны габаритного прямоугольника.
2. Нажмите левую кнопку мыши и, не отпуская ее, перемещайте манипулятор вверх. Контур будет "сжиматься" по вертикали (рис. 3.19). Обратите внимание на изменение значений в полях Object(s) Size (Размер объекта). Уменьшается только размер по вертикали, а коэффициент масштабирования изменяется только в нижнем поле Scale Factor Factor (Коэффициент масштабирования).

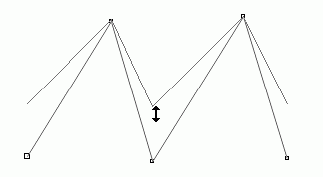

Рис. 3.19. Непропорциональное масштабирование объектов с помощью инструмента Pick
3. Когда вертикальный размер контура уменьшится примерно на четверть, отпустите кнопку мыши.
При масштабировании, как и при перемещении, CorelDRAW позволяет численно задавать новые размеры объектов или коэффициент масштабирования. Масштабирование может быть пропорциональным или непропорциональным, в зависимости от положения кнопки-переключателя Nonpro-portional scaling/Sizing Ratio (Непропорциональные размеры) с пиктограммой замка. В нажатом состоянии (замок открыт) масштабирование будет непропорциональным. Ввод значения в одно из полей приведет к масштабированию только по соответствующему измерению. В противном случае ввод размера или коэффициента масштабирования в одном поле приведет к их автоматическому пересчету в другом.
Кратное масштабирование
Довольно часто возникает потребность увеличить или уменьшить объект в кратное количество раз. Если производить масштабирование мышью при нажатой клавише <Ctrl>, программа будет использовать такой шаг автоматически.
Отражение объектов
Нас окружает множество объектов, имеющих зеркальную симметрию. Поэтому операции зеркального отражения присутствуют и в CorelDRAW. Для этой цели используют перетаскивание мышью или специальные кнопки на панели свойств инструмента Pick (Указатель).
1. Выделите любую из нарисованных вами кривых.
2. Нажмите клавишу <Ctrl>.
3. Подведите курсор мыши к верхнему боковому манипулятору выделенного контура.
4. Нажмите левую кнопку мыши и перемещайте манипулятор вниз, за противоположную сторону габаритного прямоугольника. Кривая отразится зеркально, что будет показано синим цветом (рис. 3.20).
Рис. 3.20. Зеркальное отражение объектов с помощью инструмента Pick
