Рис. 3.58. Построение прямоугольника
4. Отпустите левую кнопку мыши. Прямоугольник нарисован. Он образован четырьмя прямолинейными сегментами и четырьмя узлами, расположенными в углах.
Построение квадратов
Квадрат – частный случай прямоугольника. Чтобы длина всех сторон прямоугольника была одинакова, удерживайте при его построении нажатой клавишу <Ctrl>.
Построение прямоугольников «от центра»
Рисовать прямоугольники можно, начиная не только с любого угла, но и "от центра", если во время построения удерживать нажатой клавишу <Shift>. Такой способ удобен для построения центрально-симметричных фигур. В этом случае прямоугольник строят от общего центра симметрии.
Каждый графический примитив обладает собственным набором характеристик, подлежащих редактированию. У прямоугольника это величина скругления углов.
1. Подведите курсор к любому узлу прямоугольника. Обратите внимание, что при этом все узлы становятся выделенными.
2. Нажмите левую кнопку мыши и перемещайте курсор от узла вдоль любого из смежных сегментов. Величина смещения курсора задает степень скругления углов (рис. 3.59, а).
3. Отпустите кнопку мыши. Прямоугольник приобрел скругленные углы.
4. В последних версиях CorelDRAW появилась возможность независимого задания радиуса кривизны для каждого угла прямоугольника. Подведите курсор к одному из узлов.
5. Щелкните левой кнопкой мыши, чтобы снять выделение с остальных узлов.
6. Нажмите левую кнопку мыши и перемещайте курсор от узла вдоль любого из смежных сегментов. Величина смещения курсора задает степень скругления угла (рис. 3.59, б). Таким образом можно придать всем углам различную величину скругления.

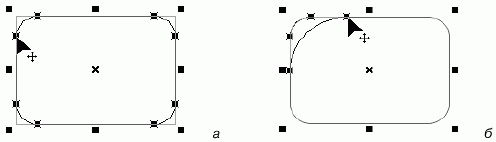

Рис. 3.59. Скругление углов прямоугольника: а – одновременно всех углов; б – одного угла
Редактирование примитивов инструментом Shape
Скругление углов необязательно выполнять сразу после создания прямоугольника. Это можно сделать в любой момент с помощью инструментов Rectangle (Прямоугольник) или Shape (Фигура). Попробуйте осуществить эту же операцию с помощью инструмента Shape (Фигура).
Как и во всех подобных случаях, CorelDRAW позволяет задавать численные параметры любого действия. Величина скругления углов указывается в полях Rectangle Corner Radius (Скругление углов прямоугольника) на панелях свойств инструментов Rectangle (Прямоугольник) и Shape (Фигура). Расположенная рядом с полями ввода радиуса скругления кнопка Round Corners Together (Одинаковое скругление) переключает режим независимого скругления. Если кнопка нажата (замок на ее пиктограмме закрыт), для всех углов прямоугольника принимается одинаковый радиус скругления. Его достаточно ввести в любое из полей Rectangle Corner Radius (Скругление углов прямоугольника). Остальные поля программа автоматически заполнит теми же значениями.
1. Убедитесь, что на странице документа выделен прямоугольник.
2. Выберите инструмент Rectangle (Прямоугольник) или Shape (Фигура) на панели инструментов.
3. Нажмите кнопку Round Corners Together (Одинаковое скругление) на панели свойств.
4. Введите величину скругления 20 в любое из полей группы Rectangle Corner Radius (Скругление углов прямоугольника).
5. Нажмите клавишу <Enter>. Все углы прямоугольника скруглены на 20 %.
6. Еще раз нажмите кнопку Round Corners Together (Одинаковое скругление) на панели свойств.
7. В одно из полей группы Rectangle Corner Radius (Скругление углов прямоугольника) введите 0.
8. Нажмите клавишу <Enter>. Соответствующий угол прямоугольника утратит скругление.
Еще один инструмент CorelDRAW – инструмент построения прямоугольников 3 Point Rectangle (Прямоугольник по трем точкам). Построим прямоугольник с его помощью.
1. Выберите инструмент 3 Point Rectangle (Прямоугольник по трем точкам) в палитре инструментов.
2. Установите курсор на свободное место страницы. Нажмите левую кнопку мыши и сместите курсор в любом направлении. За курсором потянется линия, отмечающая первую сторону будущего прямоугольника.
3. Отпустите кнопку мыши.
4. Переместите мышь в направлении, перпендикулярном первой стороне. CorelDRAW отобразит контур получающегося прямоугольника.
5. Попробуйте варьировать его форму, перемещая мышь в разных направлениях.
