Разработчики определяют следующие минимальные требования для платформы Windows:
операционная система Windows 2000 или Windows ХР или Windows Tablet PC Edition;
процессор Pentium II, 200 МГц или выше;
RAM 128 Мбайт;
250 Мбайт на жестком диске;
привод CD-ROM;
монитор SVGA с разрешением не менее 1024 x 768;
манипулятор "мышь" или графический планшет.
Требуется еще 500 Мбайт свободного пространства на жестком диске.
CorelDRAW отличается от других программ своего класса (Macromedia FreeHand, Adobe Illustrator) высокой скоростью работы и довольно низкими требованиями к аппаратуре. Тем не менее, мы бы рекомендовали для работы более быстродействующие компьютеры класса Pentium IV. Несколько заниженными представляются и требования к дисковому пространству. Если вы планируете использовать другие программы пакета и/или устанавливать дополнительные шрифты, ICC-профили устройств и т. п., то более реальной цифрой будет примерно 300–350 Мбайт.
Точечная и векторная графика
Прежде чем начинать знакомство с программой CorelDRAW, определим точнее сферу ее применения. Для этого нам придется рассмотреть принципы описания изображений, используемые графическими программами. По этому признаку все изображения делятся на два больших класса: точечные (растровые) и векторные (объектные).
В первом случае в памяти компьютера хранится информация о цвете каждой точки изображения. Разумеется, "точка", о которой идет речь, не является математическим понятием, точкой нулевого размера. Чем большим количеством точек можно описать изображение, тем оно будет подробнее, с лучшей деталировкой. Небольшое количество точек, напротив, превратит изображение в "мозаичное панно", дающее только общее представление об оригинале (рис. 1.3). Количество точек, описывающих изображение, приходящееся на единицу длины, называется разрешением точечного изображения.

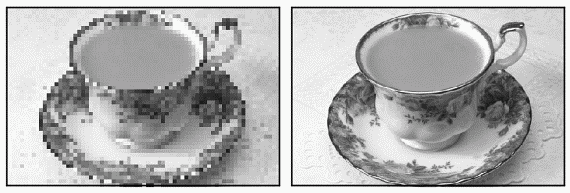

Рис. 1.3. Изображения а – с низким и б – высоким разрешением
Чем выше разрешение, тем качественнее изображение. К сожалению, за качество приходится дорого платить. Изображениям с высоким разрешением требуется много памяти для хранения информации о цвете каждой из множества описывающих его точек. Например, для хранения обложки цветного журнала требуется не менее 40 Мбайт. Для эффективной обработки точечных изображений необходимо достаточное количество дорогой оперативной памяти (RAM), чтобы разместить в ней изображение с двойным запасом. Разумеется, вычислительная мощность компьютера должна быть соответствующей, чтобы справиться с таким количеством данных.
Высокие требования к ресурсам компьютера и большой размер являются серьезными недостатками растрового способа представления изображений. Альтернативный, векторный вариант представления изображений, который использует CorelDRAW, лишен этих недостатков.
Векторные изображения состоят из контуров произвольной формы, которые могут иметь заливку и/или обводку (рис. 1.4). Контуры, из которых строится изображение, в подавляющем большинстве компьютерных программ представляются так называемыми кривыми (сплайнами) Безье. Они носят имя французского инженера Пьера Безье, впервые применившего их в системе проектирования в 70-х годах XX века. Векторные программы позволяют визуально управлять параметрами этих кривых.

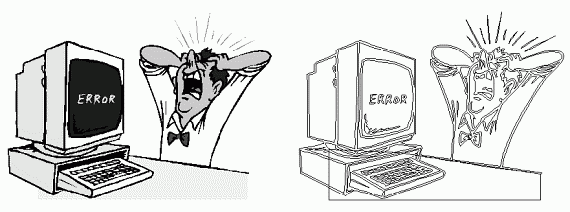

Рис. 1.4. Пример векторного изображения и контуров, на основе которых оно создано
Каждый контур состоит из одного или нескольких сегментов. Общая точка соседних сегментов называется узлом. Форма криволинейного сегмента задается отрезками касательных, проведенных через его узлы (рис. 1.5). Эти отрезки называются управляющими линиями. Они начинаются в узле сегмента и заканчиваются управляющей точкой. Перемещая управляющие точки, вы изменяете длину управляющей линии и угол ее наклона. В соответствии с этим изменяется и форма сегмента.

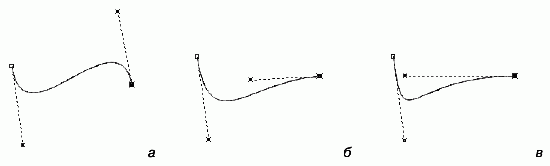

Рис. 1.5. Зависимость формы криволинейного сегмента от положения управляющих точек
Если контур состоит из нескольких криволинейных сегментов, все его узлы (за исключением конечных) имеют по паре управляющих линий, которые определяют форму соседних сегментов (рис. 1.6).
Рис. 1.6. Контур, состоящий из нескольких криволинейных сегментов
Сегменты могут быть не только криволинейными, но и прямолинейными (рис. 1.7). В этом простейшем случае для управления сегментом не нужны направляющие линии.
Рис. 1.7. Контур с прямолинейным сегментом
Векторный способ описания изображений гораздо экономнее точечного. Он требует хранения и обработки не множества точек, а всего лишь узлов контуров и нескольких типов заливок и обводок. Такая экономия имеет и отрицательные стороны. Для того, чтобы векторное изображение было столь же реалистичным, как фотография, требуется множество контуров, что сводит на нет простоту и компактность способа. Путь к реалистичности в векторных изображениях лежит не столько через усложнение контуров, сколько через расширение набора типов заливок и обводок. CorelDRAW в этом смысле – одна из лидирующих программ.
