Вода поднимается за счет вакуума, образующегося под действием ручного насоса типа 5КФ4, КР–3, КР–4, НР–3, НК–10, «Поток», «Урал» и других. Технология устройства абиссинского колодца очень проста и заключается в следующем.

Вначале копают шахту размером 0,8 х 0,8 х 1 м. Трубу-фильтр жестко соединяют с трубой, на которую надевают свободно перемещаемый груз (бабу) весом до 30 кг. На расстоянии 1 м от фильтра крепят стальной хомут – подбабок. На 1–1,5 м выше под-бабка устанавливают второй хомут с двумя блоками. Трубу с фильтром, клапаном и наконечником устанавливают точно по центру выкопанной шахты и засыпают грунтом до верха шахты. Грунт вокруг трубы утрамбовывают, обеспечивая ее устойчивое положение.

Чтобы труба была более устойчива, на дне шахты можно пробурить ствол глубиной 1 м и вставить в него конец трубы. Забивают трубу в грунт ударами бабы по подбабку до тех пор, пока последний не станет вровень с поверхностью земли. Затем подбабок вновь перемещают на 1 м в высоту и продолжают забивать трубу. И так до тех пор, пока в трубе не появится вода.

Но трубу забивают и дальше, чтобы фильтр погрузился в водоносный слой и уровень воды превысил верхний край фильтра на 0,5–1 м. Воду откачивают до полного осветления в течение 15—30 минут. Чтобы проверить наличие воды в трубе, в нее опускают маленькую трубку на шнуре, которая при соприкосновении с водой издает характерный хлопок. Абиссинский трубчатый колодец обеспечивает расход воды, равный 10—15 л/мин.

Совершенно справедливо будет утверждать, что владельцу участка очень повезло, если на его территории обнаружен природный родник. Если же таковой имеется неподалеку, организовать на его основе водоснабжение можно совместно с соседями. При использовании родника в данном качестве необходимо устроить каптажную камеру (рис. 17), в которой будет собираться запас воды. Камера должна быть со всех сторон закрыта, чтобы избежать замерзания и попадания в воду частиц грунта. Для восходящих родников обычно устанавливают бетонное кольцо прямо над выходом родника из-под земли. Перед каптажем родник следует расчистить от ила и наносов до самой основной породы, по которой проходит главная жила ключа.

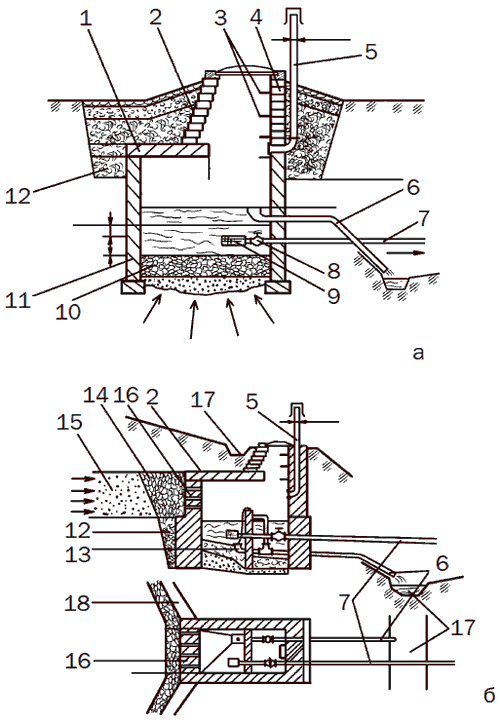

Рис. 17. Устройство каптажных камер для родников: а – восходящий родник; б – нисходящий родник; 1 – плита перекрытия; 2 – гидроизоляция; 3 – ходовые скобы; 4 – кирпичная кладка; 5 – вентиляционный стояк; 6 – переливная труба; 7 – водозаборная труба; 8 – вентиль; 9 – фильтр; 10 – обратный гравийный фильтр; 11 – бетонное кольцо; 12 – глиняный замок; 13 – сливная воронка с пробкой на цепи; 14 – гравийный фильтр; 15 – водоносный слой; 16 – дренажная стенка; 17 – нагорная водоотводная канава; 18 – открылки.

При песчаной породе дно каптажной камеры покрывают слоем гранитного щебня или гальки, что будет служить обратным фильтром. Силу напора восходящего ключа определить очень сложно, и может получиться так, что сооружение каптажной камеры приведет к уменьшению притока ключевой воды. Чтобы избежать этого, лучше всего обеспечить родниковой воде свободный ток в водосборную камеру.

Каптажную камеру нисходящего родника сооружают из природного камня или кирпича на цементном растворе, покрывают сводом и засыпают землей. Свод непременно оборудуют вентиляционной трубой с колпаком. Вода поступает в камеру через дренажные отверстия в стенке со стороны водоносной породы. Чтобы не допустить примешивания к родниковой воде дождевой и талой, необходимо соорудить вокруг каптажа «нагорные» отводные канавки, хорошо заизолировать стенки и кровлю, обустроить замок из жирной глины и отмостку.

Каптажную камеру следует оборудовать входным люком, водозаборной трубой, а также сливным патрубком и переливной трубой, объединенными в общий сток. Иногда устраивают каптаж и более сложной конструкции, где вода сначала попадает в отстойную камеру, затем процеживается в водосборную камеру, из которой и поступает в водопровод. При широком выходе водоносного слоя каптажную камеру делают с барражными стенками (открылками), чтобы обеспечить более полный сбор родниковой воды.

Извлекать воду из скважин и колодцев можно двумя способами. Самый простой – ведром или специальной бадьей (рис. 18). Если внутренний диаметр скважины не превышает 200 мм, бадья должна быть меньшего диаметра, а ее высота – в 3–4 раза больше диаметра. Бадья представляет собой вертикальный стакан из тонкой стали диаметром 100 и высотой 600 мм. В дне стакана просверливают отверстие, прикрываемое изнутри обратным клапаном-«язычком». При опускании бадьи в скважину и соприкосновении ее с водой «язычок» приподнимается, и вода заполняет стакан. При поднятии бадьи «язычок» прижимается ко дну, и вода не выливается. При этом бадья не опрокидывается, и за 1 раз в нее входит не менее ведра воды. Для подъема бадьи используют крепкую капроновую веревку.

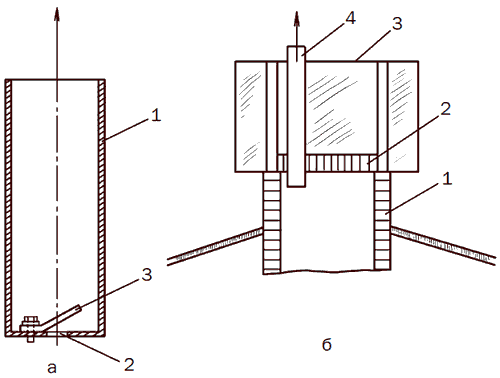

Рис. 18. Бадья для извлечения воды из трубчатого колодца: 1 – стальной стакан; 2 – отверстие в дне стакана; 3 – клапан-«язычок»; 4 – вентиляционный стояк.

Из шахтного колодца также осуществляют порционное извлечение воды с помощью ведра или бадьи. Для этого над устьем колодца устанавливают деревянный или металлический горизонтальный барабан, к которому крепят цепь или веревку с бадьей, устье колодца закрывают крышкой-шатром. Иногда для подъема воды используют устройство типа журавля. В этом случае устье колодца оставляют открытым.
