Окончательная сборка производится при помощи двух 3-миллиметровых болтов BTR (под ключ Allen), но можно довольствоваться и обыкновенными винтами, что, однако, менее практично. В любом случае рекомендуется подложить шайбы под обе головки и гайки.

Большой диаметр (6 мм) отверстий, выполненных в стеклотекстолитовой пластине (С), которая играет роль направляющей для карты, позволяет подогнать ее вертикальное расположение таким образом, чтобы головка точно совмещалась с дорожкой, с которой она должна считывать. Естественно, если пластина (В) вырезана из прозрачного плексигласа, это облегчит подгонку.

Для того чтобы считывать различные дорожки, нужно соответствующим образом выбирать размеры пластины из стеклотекстолита (С). Размеры, указанные на рис. 3.12, соответствуют дорожке ISO 2.

Если все этапы сборки были выполнены надлежащим образом, то механическая часть считывающего устройства должна работать отлично. При продвижении карты должно ощущаться легкое сопротивление.

Можно нанести немного воска или растительного масла на направляющую пластину (С), если сопротивление будет существенным. Если давление головки на карту будет слишком большим, необходимо увеличить высоту втулок.

Общий вид механической части устройства приведен на рис. 3.14.

Рис. 3.14. Общий вид механической части считывающего устройства с магнитной картой

Прежде чем взяться за построение F/2F декодеров, необходимо вспомнить об обыкновенном усилителе, позволяющем восстановить TTL-сигналы, которые были использованы для записи.

Для проведения исследований потребуется осциллограф с памятью. Работа с ним будет особенно интересна тем читателям, которые хотели бы построить декодер на микроконтроллере (мы пытались сделать это на базе PIС-контроллеров фирмы Microchip).

Прямое декодирование можно осуществить посредством процессора достаточно быстродействующего IBM PC-совместимого компьютера при программировании его на ассемблере. Но на практике это все осуществить не так просто, как может показаться.

Схема, представленная на рис. 3.15, включает два каскада усиления и выполнена на ИС сдвоенного операционного усилителя типа LM358. Первый каскад обеспечивает усиление несколько большее, чем в 50 раз, при полосе пропускания в 20 кГц, что достаточно для типичной скорости прохождения карты. Второй работает в режиме насыщения почти как компаратор и выдает прямоугольные сигналы, соответствующие уровням TTL, для чего питание схемы осуществляется от источника напряжения +5 В.

Рис. 3.15. Усилитель считывания

Разрешается увеличить напряжение до 12 В, если возникнет необходимость в более высоких уровнях на выходе.

В коммерческих считывающих устройствах для карт довольно часто применяются более сложные схемы, использующие одну или несколько схем автоматической регулировки усиления (АРУ).

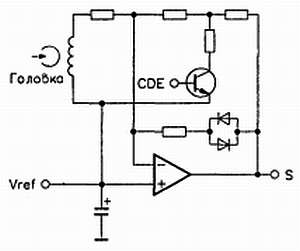

В схеме, представленной на рис. 3.16, сочетаются два способа изменения усиления. Первый состоит во включении нелинейного элемента в цепь отрицательной обратной связи усилителя. В данном случае нелинейный элемент образован двумя (возможно даже четырьмя) диодами, соединенными последовательно с резистором. Это позволяет операционному усилителю работать практически без обратной связи, а значит, с максимальным усилением, пока его выходное напряжение не достигнет значения, достаточного для открывания одного или другого диода. Потом усиление будет определяться резистором.

Рис. 3.16. Пример усилительного каскада с АРУ

Второй способ заключается в реализации управляемой мостовой схемы отрицательной обратной связи. Ее параметры меняются посредством транзистора, соединенного с логическими схемами декодирования (вход CDE).

В принципе АРУ значительно улучшает характеристики считывающего устройства. Однако осциллограмма, приведенная на рис. 3.17, показывает, что результаты, достигнутые с помощью нашей упрощенной схемы, уже вполне удовлетворительны.

Рис. 3.17. Результат считывания начальной части цифровой дорожки с плотностью 75 bpi

Полученная на ПК при помощи восьмиразрядного «виртуального осциллографа» (типа ADC10 производства Pico Technology), эта запись относится к началу цифровой дорожки плотностью 75 bpi, считанной на средней скорости прохождения. Хорошо заметны начальные 0, затем флажок start (11010), за которым следует начало блока данных.
