Однако это совершенно не мешает миллионам американцев и японцев уже на протяжении ряда лет благодаря системе NTSC пользоваться удовлетворяющим их требованиям цветным телевизионным изображением. Не следует также забывать, что эта система лежит в основе всех созданных позднее систем цветного телевидения.

Принимая во внимание, что наиболее существенный недостаток системы NTSC заключается в очень большой чувствительности к фазовым искажениям, авторы системы PAL придумали метод компенсации этих искажений в декодирующем устройстве.

Основная идея изобретателя системы PAL доктора Вальтера Бруха — перевернуть на 180° направление оси (R — Y) на одной строке из каждых двух (отсюда происходит и само название системы Phase Alternation Line — строка с переменной фазой).

Для этой цели в кодирующем устройстве передатчика предусмотрен инвертор.

На приемной стороне подобный инвертор позволяет получить сигнал (R — Y) в правильной фазе. Но главная «хитрость» заключается в том, что с помощью линии задержки, представляющей собой «память», сигналы двух следующих одна за другую строк складываются таким образом, что их фазовые искажения оказываются в противофазе и взаимно уничтожаются.

Выдвигая этот принцип, Вальтер Брух основывался на фундаментальном законе, сформулированном Анри де Франсом; по этому закону цветовое содержание двух соседних строк довольно идентично.

1. КОДИРОВАНИЕ

На основе системы NTSC введен один вариант: у одной из двух строк изменена полярность несущей (R — Y), несущая (В — Y) не подвергается никаким изменениям (стр. 57).

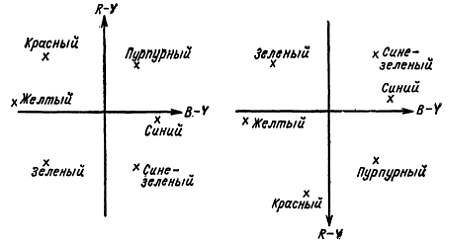

Рис. 57. В системе PAL две передаваемые одна за другой строки имеют различные графики цветности (на левом рисунке сигнал +I находится вверху, а на правом рисунке сигнал +I находится внизу, ось Q у обеих строк занимает на графике одно и то же место).

Дальше в ходе лекции ради простоты изложения мы будем пользоваться обозначениями: I = R — Y и Q = B — Y. Следует помнить, что сигналы I и Q системы PAL не совпадают с сигналами I и Q системы NTSC. В частности, в системе PAL оба сигнала передаются с одинаковой шириной полосы пропускания (рис. 58).

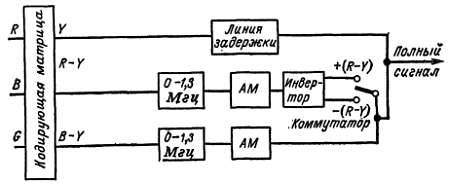

Рис. 58. Упрощенная блок-схема кодирующего устройства системы PAL.

Как мы увидим, декодирующее устройство должно различать полярность несущей I (90 или 270°); для этого передают сигнал синхронизации с чередующейся фазой 180 — 45° и 180 + 45° (чередующийся сигнал синхронизации).

2. ДЕКОДИРОВАНИЕ

а) Стандартная система PAL

Представим, что мы одновременно имеем в своем распоряжении две диаграммы поднесущей, соответствующие графикам цветности четных и нечетных строк. Для достижения этого используют линию задержки со временем, равным времени передачи одной строки (в европейском стандарте с разложением изображения на 625 строк — 64 мксек); эта линия задержки хранит поднесущую и восстанавливает ее с опозданием на одну сторону (рис. 59).

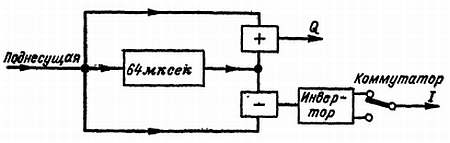

Рис. 59. Упрощенная блок-схема декодирующего устройства стандартной системы PAL.

Вполне ясно, что сумма вектора V1 представляющего одну строку, и вектора V2, представляющего следующую строку, равна 2Q', разность поочередно равна 2I' и —2I' (рис. 60). (Разность векторов получают сложением одного вектора с другим, у которого предварительно изменили знак на противоположный).

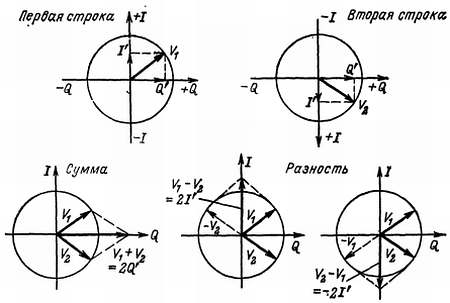

Рис. 60. Сложение и вычитание сигналов Q и I в двух передаваемых одна за другой строках.

Теперь предположим, что вектор V1, характеризующий цвет одного элемента из первой строки, имеет в качестве аргумента угол φ. Но при наличии фазового искажения, соответствующего некоторому углу а, он сместится в положение V2 (рис. 61, а).

На следующей строке (рис. 61, б) направление оси I изменяется на противоположное. Вектор V1 испытывающий такое же фазовое искажение α, перемещается в положение V2.
