Незнайкин. — Мой дорогой друг, лекция профессора Радиоля меня очень заинтересовала. Но на мой взгляд, в ней кое-чего не хватает.

Любознайкин. — Мне кажется, я догадываюсь, чего именно, но сначала закончи свою мысль.

Н. — Ну хорошо, я получил много теоретических сведений о различных совместимых системах цветного телевидения и об их свойствах, а теперь мне хотелось бы, чтобы мы поближе занялись устройством наиболее интересного для нас телевизора, т. е. приемником системы SECAM (рис. 67).

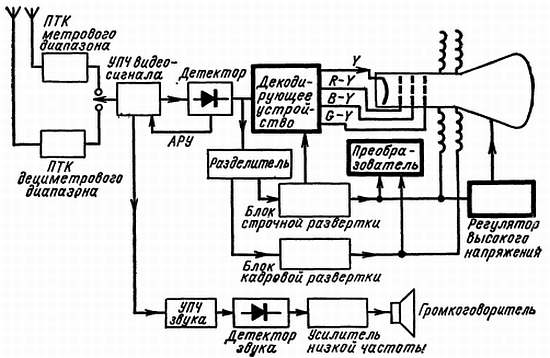

Рис. 67. Блок-схема телевизора системы SECAM.

Блоки, которых нет в черно-белом телевизоре и которые, следовательно наиболее характерны для цветного телевизора, обозначены жирными линиями.

Л. — Пойми хорошенько, что вчерашняя лекция преследовала информационные цели и была предназначена для очень широкой аудитории и поэтому профессор Радиоль не мог вдаваться в подробности.

Н. — Разумеется. Но вернемся к нашему телевизору; если не говорить о кинескопе, то цветной телевизор отличается от классического только своими блоками видеоканала.

Л. — Ты одновременно прав и неправ.

Н. — ???

Л. — Разумеется, с точки зрения теории до детектора в этих двух телевизорах нет никакой разницы. И тем не менее на практике разработчики должны принять некоторые меры предосторожности, например уже в усилителе промежуточной частоты.

Н. — Объясни, что ты хочешь этим сказать.

Л. — С удовольствием. В черно-белом телевидении форма частотной характеристики УПЧ на верхних частотах не очень критична: важно лишь, чтобы несущая звука была хорошо подавлена или, как часто говорят, «режектирована». А в цветном телевидении именно в этой зоне спектра телевизионного сигнала находится поднесущая; следовательно, частотная характеристика УПЧ не должна резко падать; желательно иметь во всей полосе цветности одинаковый коэффициент усиления.

Н. — Я думаю, что такой УПЧ трудно сделать.

Л. — Не совсем так. Ведь несущая звука отстоит от несущей изображения на 6,5 Мгц, а благодаря действию клеш-фильтра максимум энергии цветовой поднесущей расположен около частоты 4,43 Мгц. Таким образом, в спектре телевизионного сигнала имеется достаточное пространство, чтобы можно было правильно подавить несущую звука, не нарушая при этом полосы цветности. Я просто хотел сказать, что нужно сознательно учитывать это различие, такое же требование предъявляется и к автоматической регулировке усиления.

Н. — Иначе говоря, к АРУ.

Л. — Да. Необходимо помнить, что поднесущая в декодирующем устройстве ограничивается, и если детектированный видеосигнал окажется из-за недостаточно эффективной АРУ слишком слабым, то отношение яркость/цветность будет тоже слишком мало.

Н. — И, следовательно, насыщенность получится слишком большой. Значит, когда говорят, что система SECAM верно передает насыщенность цветов…

Л. — …исходят из предположения, что АРУ работает достаточно эффективно.

Н. — И даже более эффективно, чем в черно-белом телевизоре?

Л. — Да. А теперь, если ты не возражаешь, вернемся к декодирующему устройству (рис. 68).

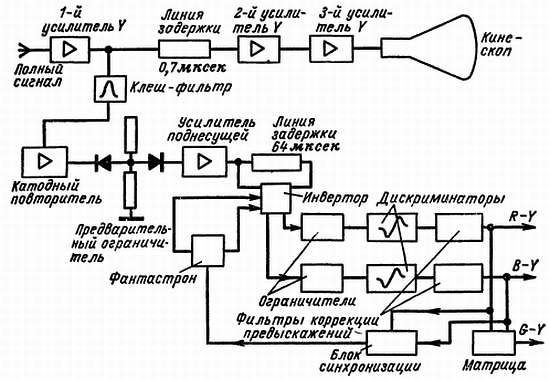

Рис. 68. Декодирующее устройство телевизора системы SECAM.
