Н. — Но ведь это не имеет сколько-нибудь существенного значения; если такое случится, мне достаточно отрегулировать соответствующим образом цветовой тон фона и ненужный оттенок исчезнет (рис. 83).

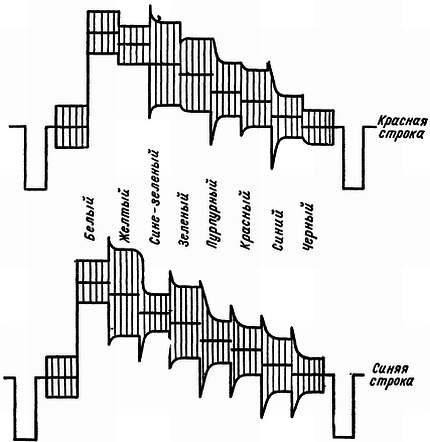

Рис. 83. Снятый с экрана осциллографа реальный точный сигнал с амплитудой на уровне 75 %.

Л. — Ты неправ. Знаешь ли ты, что произойдет в этом случае при приеме черно-белой программы?

Н. — Разумеется! Отсутствие сигналов опознавания цвета запрет каналы цветности декодирующего устройства, и на все три пушки кинескопа будет подаваться только сигнал яркости.

Л. — Ты, безусловно, хорошо выучил свой урок. Но ведь ты нарушил регулировку цветового тона фона, так что же произойдет?

Н. — Черно-белое изображение приобретет нежелательный цветовой оттенок, который будет дополнительным к тому, который был на цветовом изображении перед тем, как мы разрегулировали цветовой тон фона.

Л. — Теперь ты можешь очень легко понять, каким методом регулируют дискриминаторы. Если ты располагаешь генератором цветных полос, то ты можешь убрать модуляцию поднесущей; тогда получишь на экране черно-белое изображение, хотя декодирующее устройство и не будет заперто. Нужно, чтобы цветовой тон фона был один и тот же как при немодулированной поднесущей, так и вообще без поднесущей (или без строк опознавания), иначе говоря, как при работающем, так и при отключенном декодирующем устройстве. Для подстройки нужно повернуть сердечник катушки дискриминатора (но не ошибись сердечником: другой сердечник воздействует на линейность!); красный и синий дискриминаторы подстраиваются раздельно при отключенной другой пушке кинескопа.

Н. — А эта регулировка очень капризна?

Л. — Нет, произвести ее довольно легко, так как допуск достаточно велик: +14 кгц. Впрочем, когда я объясню тебе принцип работы «Сервохрома», ты сам увидишь, что такую регулировку может сделать и ребенок. Этой операцией ты воспользуешься, чтобы проверить, что система запирания декодирующего устройства правильно работает в отсутствие сигналов опознавания цвета; одновременно следует проверить и правильность работы схем синхронизации электронного инвертора. Если обнаружишь неисправность, то посмотри, правильно ли «расположен» во времени кадровый гасящий импульс относительно сигналов опознавания цвета; если и в этом случае блок работает плохо, нужно воздействовать на порог срабатывания триггера Шмитта.

Н. — А сколько времени мне теперь остается?

Л. — Три минуты, это больше, чем нужно! Проверим клеш-фильтр и фильтры коррекции предыскажений. Неправильная регулировка этих фильтров маловероятна и могла бы вызвать удивление, так как и здесь допуски большие (±80 кгц для клеш-фильтра). Фильтры коррекции предыскажений обычно вообще не регулируются, и поэтому риск, что они разрегулируются, исключается. Затем ты уменьшишь модуляцию цветных полос до 30 %, чтобы лучше разглядеть переходы. Это необходимо, так как при кодировании после определенного порога вершины предыскаженных сигналов срезаются.

Н. — Это я знаю. Это делается для того, чтобы предотвратить перемодуляцию на частотном модуляторе.

Л. — Совершенно верно. Само собой разумеется, что в этом случае происходит некоторая потеря хроматической разрешающей способности. Следовательно, ты будешь рассматривать переходы с малой амплитудой; хорошей регулировкой клеш-фильтра считается такая, которая дает минимальную длительность фронта без переходных колебаний. На экране осциллографа ты можешь видеть поднесущую после клеш-фильтра. Она должна иметь постоянную амплитуду. Но необходимо принять меры предосторожности и выключить на твоем генераторе сигнал Y, так как в присутствии этого сигнала иногда (если первый усилитель декодирующего устройства вносит помеху типа «дифференциальное усиление») поднесущая кажется модулированной даже в том случае, когда клеш-фильтр настроен безукоризненно.

Н. — Что же остается сделать?

Л. — Почти ничего. Ты проверишь правильность работы матрицы, формирующей зеленый сигнал, и точность отношения яркость/цветность (т. е. точность воспроизведения насыщенности). Для этого тебе достаточно посмотреть зеленую составляющую изображения цветных полос. Ты знаешь, что четыре первые полосы имеют одинаковую амплитуду зеленого.

Рис. 84. Зеленый сигнал.

а — прошедший через разбалансированную матрицу (красного больше, чем синего);

б — слишком мала насыщенность (сигнал Y слишком велик)

Н. — А четыре последние полосы — одинаковую амплитуду черного.

Л. — Именно так. А что будет означать, если ты все же увидишь восемь полос (вместо двух: одной зеленой и одной черной) и каждая вторая будет более яркой?
