Л. — И пересчитывая схемы в соответствии с новыми напряжениями и сопротивлениями — это может быть первым этапом. Но использование транзисторов может повлиять и на саму конструкторскую мысль.

Н. — Каким образом?

Л. — Ну вот хотя бы сейчас твое замечание о четырех видеоусилителях оказывается полностью оправданным, так как обычные транзисторы для видеоканалов, легко пропускающие 6 Мгц, стоят ничуть не дороже транзисторов с полосой пропускания только на 1,5 Мгц. В этих условиях предпочтение следует отдать матрице на резисторах, формирующей первоначальные сигналы, и трем видеоусилителям (рис. 79).

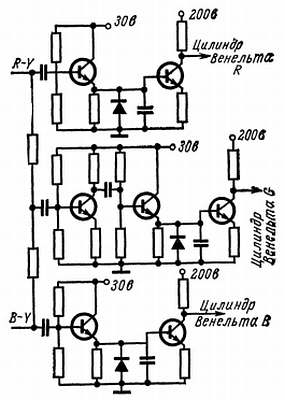

Рис. 79. Транзисторный вариант схемы, изображенный на рис. 76.

Принимая во внимание возможный уход характеристик полупроводниковых приборов от изменения температуры, несомненно, желательно не передавать постоянную составляющую, а предусмотреть в последнем каскаде устройство для ее восстановления. Но знай, что полная транзисторизация цветного телевизора в наши дни представляет собой довольно сложную проблему, по крайней мере для моделей с большим экраном.

Н. — Почему?

Л. — Прежде всего из-за блоков строчной развертки, которые требуют значительно большей мощности, чем в черно-белых телевизорах. Точно так же и значительный ток высокого напряжения требует регулирования, которое можно осуществить только с помощью мощной лампы.

Н. — Но зачем, черт побери, ты хочешь регулировать высокое напряжение?

Л. — Ты хорошо понял, что траектория электронных лучей в кинескопе должна быть очень стабильной, чтобы электроны по ошибке не попадали не на тот люминофор.

Н. — И если высокое напряжение изменяется в зависимости от тока катода (т. е. в зависимости от содержания изображения), есть риск возникновения искажений в чистоте изображения.

Л. — Вот именно!

Н. — Иначе говоря, с точки зрения техники используемых компонентов цветное телевидение все же является шагом назад.

Л. — И да и нет. Транзисторы день ото дня совершенствуются, а кроме того, все, что я тебе сказал, относится лишь к масочному кинескопу. Появление новых типов кинескопов позволит в ближайшее время полностью транзисторизировать цветной телевизор.

Н. — Ты, вероятно, имеешь в виду разработки, о которых говорил демонстратор в Международном музее электронно-лучевой трубки. Будем надеяться, что это совершится очень скоро, так как компромисс между такой передовой техникой, как цветное телевидение, и техникой электронных ламп, которые доказали свои возможности, но теперь пришли в упадок, меня очень смущает.

Регулировка чистоты. Статическая сходимость. Динамическая сходимость. Цветовой тон фона. Испытательная таблица из цветных полос. Регулировка дискриминатора. Клеш-фильтр и коррекция предыскажений. Матрица. Прибор «Сервохром». Можно ли сказать, что это «почти просто»!

Любознайкин. — Здравствуй, Незнайкин У тебя в квартире очень мило!

Незнайкин. — Добрый день, Любознайкин! Ты разве первый раз попал в мою пещеру?

Л. — Да, и я очень счастлив видеть, что после бесед о радио и телевидении ты принял нашу веру.

Н. — Мой дорогой друг, ты внушил мне страсть к радиотехнике, и я стал радиотехником в основном из-за удовольствия мастерить. Я продаю и ремонтирую радиоприемники и телевизоры, но по правде сказать, мне все реже приходится брать в руки паяльник, так. как современная аппаратура не так уж часто выходит из строя.

Л. — Технический прогресс, мой дорогой друг…

Н. — В результате этого часы моего досуга я посвящаю самообразованию. Но скажи, у меня складывается впечатление, что цветные телевизионные приемники неизмеримо сложнее классических телевизоров. И я боюсь, что скоро меня завалят работой, потому что, как мне кажется, придется производить множество сложных регулировок.

Л. — Не надо преувеличивать! Налаживание цветного телевизора, несомненно, требует большого количества более сложных операций, чем налаживание черно-белого телевизора, но совершенно нет необходимости быть крупным специалистом, чтобы справиться с этой задачей. Хорошо знающий свое дело радиотехник очень быстро освоит эту новую технику, тем более что существуют специальные испытательные таблицы для цветных телевизоров, а кроме того, как ты знаешь, цветной телевизор в основном состоит из черно-белого телевизора, в котором видеоблок и кинескоп заменили кое-чем новым.
