Зарамочное оформление топографических карт содержит справочные сведения о данном листе карты, сведения, дополняющие характеристику местности, и данные, облегчающие работу с картой. Расположение элементов зарамочного оформления карт масштаба 1:25 000, 1:50 000, 1:100 000, 1:200 000 и 1:500 000 показано на рис. 6.4. Эти элементы означают:

1. Систему координат.

2. Название республики и области, территория которых изображена на данном листе.

Рис. 6.4. Расположение элементов зарамочного оформления карт масштаба 1:25 000, 1:50 000, 1:100 000, 1:200 000 и 1:500 000

3. Наименование ведомства, подготовившего и издавшего карту.

4. Номенклатуру листа и название наиболее значительного населенного пункта (для карт масштаба 1:200 000 и 1:500 000 – только название населенного пункта).

5. Номер и год издания (на картах масштаба 1:200 000 и 1:500 000 номенклатура, номер и год издания указываются ниже подписи «Гриф карты»).

6. Гриф карты.

7. Метод и год съемки или год составления и исходные материалы, по которым составлена карта; год подготовки к изданию и печати карты.

8. Исполнителей.

9. Шкала заложений (только на картах масштаба 1:25 000, 1:50 000 и 1:100 000).

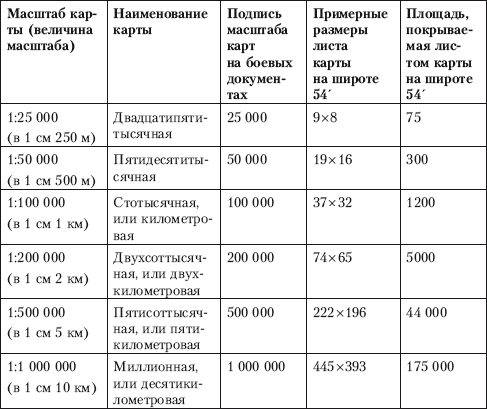

10. Численный масштаб.

11. Величину масштаба.

12. Линейный масштаб.

13. Высота сечения (на карте масштаба 1:500 000 здесь же дается шкала ступеней высот).

14. Система высот (за исключением карты масштаба 1:500 000).

15. Схема взаимного расположения вертикальной линии координатной сетки, истинного и магнитного меридианов и величины склонения магнитной стрелки, сближения меридианов и поправки направления (за исключением карты масштаба 1:500 000).

16. Данные о склонении магнитной стрелки, сближении меридианов и годовом склонении магнитной стрелки (эти сведения на карте масштаба 1:500 000 не даются).

Кроме расположения элементов на карте масштаба 1:200 000 справа и слева от масштаба даются условные знаки, характеризующие проходимость местности, а на обороте или на полях листа печатаются схема грунтов и справка о местности, на карте масштаба 1:500 000 справа от масштаба размещаются схема расположения прилегающих листов и схема административного деления, а левее масштаба даются основные условные знаки.

Полнота, детальность и точность карт

Полнота и детальность топографических карт зависят, главным образом, от их масштаба (чем крупнее масштаб, тем полнее и детальней изображаются и характеризуются на карте элементы местности) и характера местности (чем меньше на местности различных объектов, тем полнее они отображаются на карте). Полнота и детальность отображения отдельных объектов на топографических картах масштаба 1:50 000–1:500 000 на среднепересеченную обжитую местность указаны в табл. 6.2.

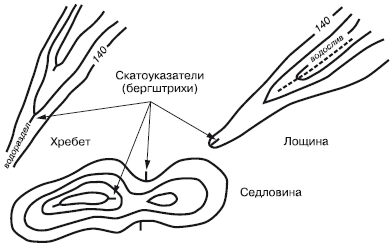

Холмы, котловины, лощины и другие формы рельефа показываются на топографических картах при высоте (глубине) более 0,5 высоты сечения данной карты.

На карте масштаба 1:1 000 000 элементы местности изображаются с более значительным отбором. Например, на карте среднепересечен–ной обжитой местности показываются только главные шоссейные дороги, важнейшие населенные пункты, но не более одного на 100 км2, реки длиной более 10 км и т. п.

Таблица 6.2

Основные нормативы изображения объектов местности

На всех топографических картах как можно полнее показываются объекты местности, существенно определяющие ее тактические свойства: на картах пустынно–степных районов до масштаба 1:200 000 включительно даются все элементы гидрографии, дороги, тропы, а также местные предметы, имеющие ориентирное значение; на картах труднодоступных районов более полно отображается дорожная сеть и т. п.

Точность топографических карт принято характеризовать средними ошибками положения на карте объектов местности.

Наиболее точно (со средней ошибкой 0,1–0,2 мм в масштабе карты) показываются геодезические пункты и некоторые ориентиры (отдельные выделяющиеся башни, заводские трубы, церкви и т. п.).

Элементы местности, ясно и четко выраженные на местности, изображаются на картах со средней ошибкой 0,5 мм. На картах труднодоступных районов (горных, горно–таежных, лесисто–болотистых и др.) такие же элементы местности показываются менее точно – со средней ошибкой 0,75–1 мм.

Средние ошибки положения горизонталей по высоте на картах равнинной и холмистой местности составляют половину высоты сечения рельефа данной карты, а на картах горных районов – высоту сечения рельефа.
