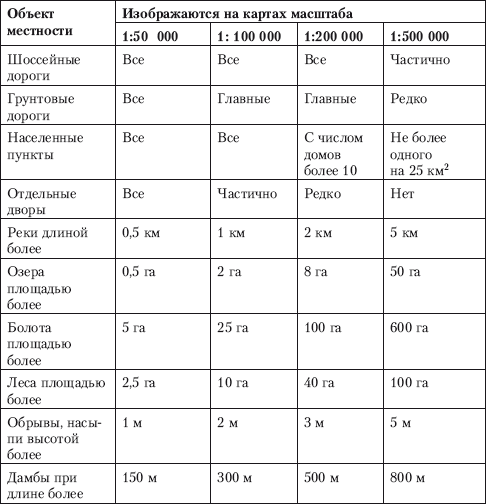

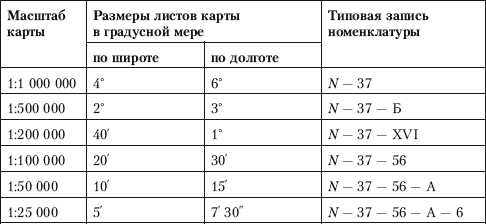

Таблица 6.3

Размеры листов топографических карт

Лист карты масштаба 1:500 000 является четвертой частью листа карты 1:1 000 000 и обозначается номенклатурой листа миллионной карты с добавлением одной из заглавных букв А, Б, В, Г русского алфавита, обозначающих соответствующую четверть. Например, лист карты масштаба 1:500 000 с г. Рязань имеет номенклатуру N —37 – Б. Лист карты масштаба 1:200 000 образуется делением миллионного листа на 36 частей (рис. 6.5); номенклатура его состоит из обозначения листа карты масштаба 1:1 000 000 с добавлением одной из римских цифр 1, II, III, IV, … XXXVI. Например, лист с г. Рязань имеет номенклатуру N – 37 – XVI.

Лист карты масштаба 1:100 000 получается делением листа миллионной карты на 144 части; номенклатура его состоит из обозначения листа карты 1:1 000 000 с добавлением одного из чисел 1, 2,3,4,143,144. Лист карты масштаба 1:50 000 образуется делением листа карты масштаба 1:100 000 на четыре части (рис. 6.6); его номенклатура состоит из номенклатуры стотысячной карты и одной из заглавных букв А, Б, В, Г русского алфавита, например, N —37–56 —А. Лист карты масштаба 1:25 000 получается делением листа карты масштаба 1:50 000 на четыре части; номенклатура его образуется из номенклатуры пятидесятитысячной карты с добавлением одной из строчных букв а, б, в, г русского алфавита (пример на рис. 6.6 – N – 37–56 – А – б).

На листах карт Южного полушария к номенклатуре листа добавляется подпись в скобках Ю. П., например, А—32—Б (Ю. П.).

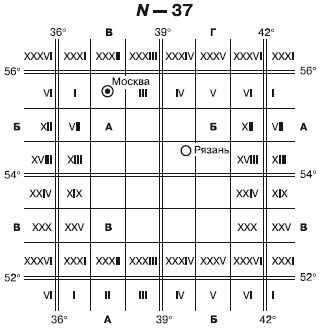

Рис. 6.5. Разграфка и номенклатура листов карт масштаба 1:200 000

Листы карт, расположенные между широтами 60–76°, сдваиваются по долготе – например, лист карты масштаба 1:1 000 000 по долготе будет иметь протяженность не 6, а 12°.

Сдвоенные листы миллионной карты обозначаются указанием ряда (буквой) и двух соответствующих колонн (нечетным и последующим четным числом); например – лист карты масштаба 1:1 000 000 на район г. Мурманск имеет номенклатуру R – 35,36.

Сдвоенные листы карт других масштабов обозначаются аналогичным способом: к номенклатуре западного левого листа приписывается буква или номер восточного листа, например, R – 35–25,26. Листы карт, расположенные севернее параллели 76°, издаются счетверенными по долготе. Их обозначение производится таким же порядком, как и сдвоенных листов, только к номенклатуре западного листа приписываются номера последующих трех листов.

Подбор карт

Для подбора нужных листов карт служат сборные таблицы – схематические карты мелкого масштаба, на которых показаны разграфка и номенклатуры карт.

Рис. 6.6. Разграфка и номенклатура листов карт масштаба 1:100 000

Если известна номенклатура одного или нескольких листов и требуется определить номенклатуры ряда смежных листов, то берут схему разграфки карт соответствующего масштаба, на ней отмечают данные листы и выписывают номенклатуру смежных листов.

Если же приходится определять номенклатуру листов карт на новый район, то нужно по какой–либо географической карте определить географические координаты объекта, находящегося в нужном районе, по ним найти его положение на схеме разграфки листов карты масштаба 1:1 000 000 и выписать номенклатуру этого листа. Затем по схеме разграфки листов карты соответствующего масштаба, приняв во внимание широту и долготу углов листа карты масштаба 1:1 000 000, находят положение объекта по его географическим координатам и выписывают номенклатуры нужных листов.

Номенклатуру листов, смежных с имеющимся листом карты, можно узнать по подписям на рамке с соответствующей стороны (рис. 6.7).

Рис. 6.7. Подписи по сторонам рамки номенклатур смежных листов карты

Подготовка карты к работе

Подготовка карты к работе включает: оценку карты, склеивание листов карты, складывание карты и подъем элементов местности на карте.

Оценка карты – ознакомление с картой и уяснение ее особенностей. Ознакомление с картой производится по следующим вопросам: масштаб, высота сечения рельефа, год съемки (составления), номер и год издания, поправка направления.

Масштаб узнают по подписи внизу листа карты и уясняют размер стороны квадрата координатной сетки в километрах и величину масштаба (сколько метров или километров соответствует 1 см на карте). Кроме того, уясняют точность, полноту и детальность карты.

Высоту сечения рельефа узнают по подписи под масштабом карты и уясняют полноту и детальность изображения рельефа, а также определяют, какая крутизна ската соответствует расстоянию между горизонталями в 1мм.

Год съемки или составления карты по исходным материалам узнают по подписи в юго–восточном углу листа, при этом уясняют современность карты и возможные изменения местности.

Номер и год издания подписывается под номенклатурой листа карты (на картах старого издания – в северо–западном углу листа).

Поправка направления определяется по текстовой справке или схеме, помещаемой в юго–западном углу листа. Поправку направления уясняют, если предстоит работа с картой на местности или движение по азимутам.

Склеивание карты (рис. 6.8). Перед склейкой листы карты раскладывают в соответствующем порядке. Для ускорения раскладки большого количества листов рекомендуется составить схему их расположения или воспользоваться сборной таблицей, очертив на ней склеиваемые листы. После этого приступают к обрезке краев соприкасающихся листов; обрезают восточные края (кроме листов крайней правой колонны) и южные (за исключением нижнего ряда). Обрезка производится острым ножом (лезвием бритвы) или ножницами точно по внутренней рамке листа. Обрезку карт ножом обычно производят без линейки на картонной подкладке. Лезвие ножа (бритвы) следует держать под острым углом (с наклоном по направлению линии обреза).
